叠层模具总结B09999VIP免费

叠层模具总结B09999_第1页
1/39
叠层模具总结B09999_第2页
2/39
叠层模具总结B09999_第3页
3/39

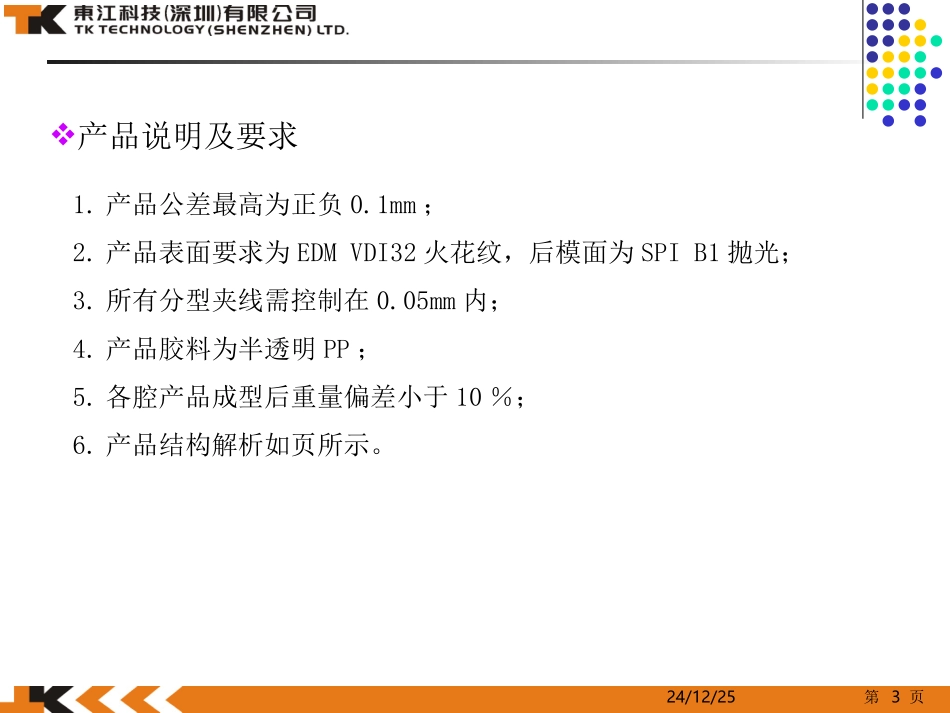

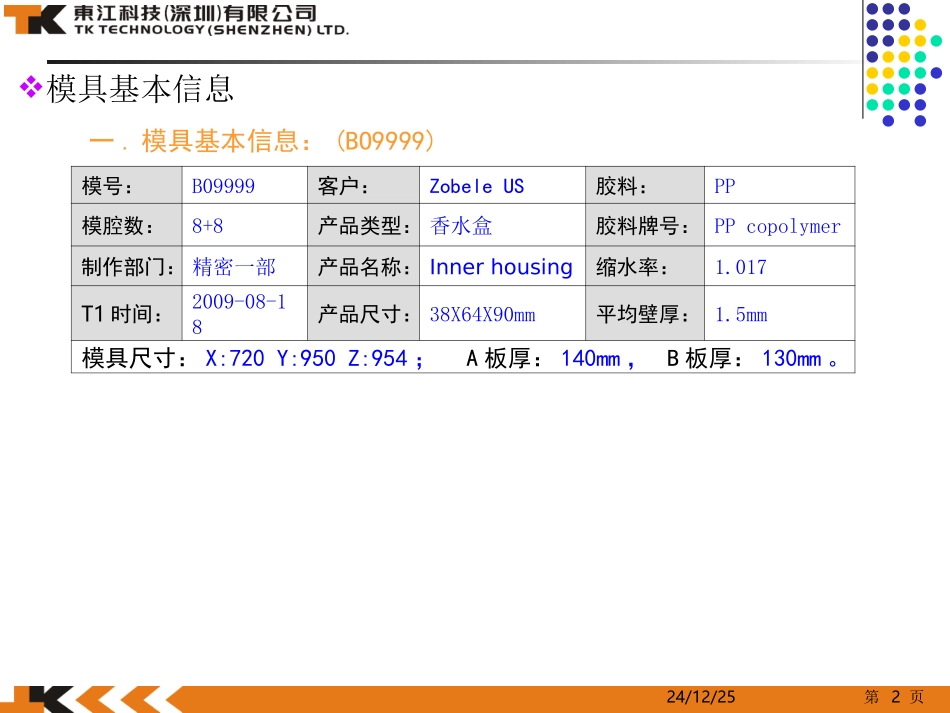

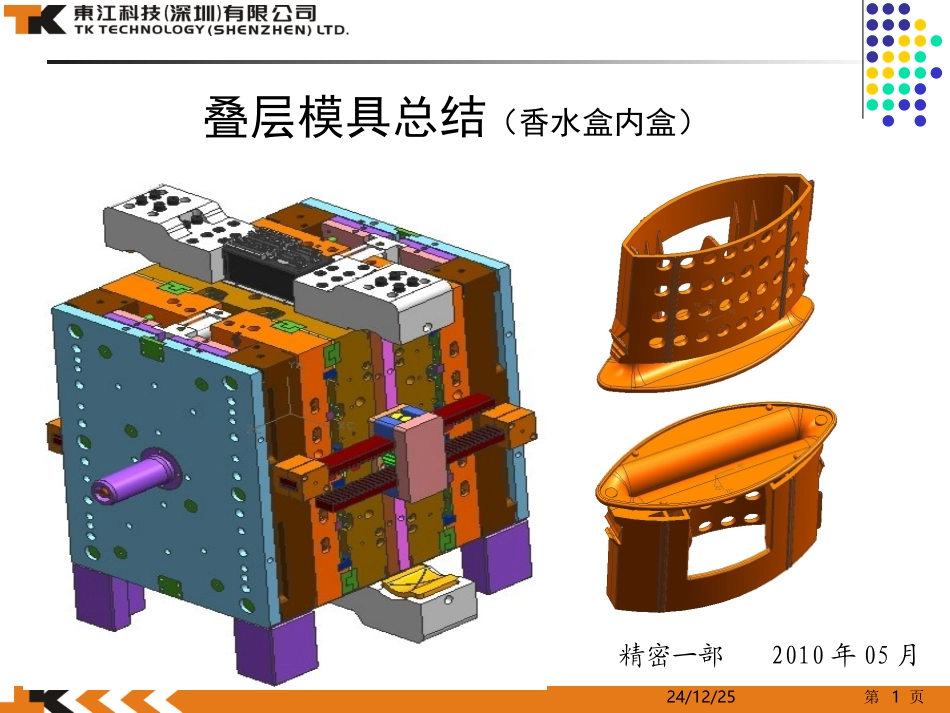

24/12/25第1页叠层模具总结(香水盒内盒)精密一部2010年05月24/12/25第2页模具基本信息一.模具基本信息:(BO9999)模号:B09999客户:ZobeleUS胶料:PP模腔数:8+8产品类型:香水盒胶料牌号:PPcopolymer制作部门:精密一部产品名称:Innerhousing缩水率:1.017T1时间:2009-08-18产品尺寸:38X64X90mm平均壁厚:1.5mm模具尺寸:X:720Y:950Z:954;A板厚:140mm,B板厚:130mm。24/12/25第3页产品说明及要求1.产品公差最高为正负0.1mm;2.产品表面要求为EDMVDI32火花纹,后模面为SPIB1抛光;3.所有分型夹线需控制在0.05mm内;4.产品胶料为半透明PP;5.各腔产品成型后重量偏差小于10%;6.产品结构解析如页所示。24/12/25第4页(1)行位圆碰穿孔为弧面碰穿,fit模难度较大(2)行位和后模擦穿,要求擦穿配合好(3)此两位置钢料较为单薄,需做镶件对应以便更换(4).此后模骨位倒扣,出行位和后模擦穿,需做成镶件24/12/25第5页模具加工镶件排位,线割加工胶件行位排气槽NC加工24/12/25第6页模具加工分型面圆锥管位块凹,管位块的孔NC中光后用CNC磨床加工下模肉上模肉分型面圆锥管位块凸,管位块的孔NC中光后用CNC磨床加工24/12/25第7页模具加工三.侧向分型与抽芯机构:行位与下模肉的管位。模肉侧边须锣孔0.02MM,预防NC返工。行位下模肉模肉两端留出一段高度约为行位一半的钢位,在行位运动方向上做5度斜度,使得行位在模肉中精确定位24/12/25第8页模具加工侧向分型与抽芯机构:行位与下模肉的管位。模肉侧边须锣空0.02MM,预防NC返工。行位上模肉上模肉两端留出一段高度约为行位一半的钢位,在行位运动方向上和开模方向上都做5度斜度,使得行位在模肉中精确定位控制产品前模分型面夹线5度24/12/25第9页模具加工三侧向分型与抽芯机构:行位互锁,保证产品夹线行位互锁落位,一定不能空控制产品行位分型面夹线24/12/25第10页模具制造、加工、装配所有相同的零件均采用同一件号,用相同的公差和加工工艺进行控制,保证其互换性。24/12/25第11页模具制造、加工、装配行位上设计装夹工艺螺丝孔,方便NC和EDM装夹,保证装夹后的定位精度以及牢固性。工艺螺丝孔24/12/25第12页模具制造、加工、装配所有工件有夹口关联,必须保证毛料尺寸,才进行加工24/12/25第13页模具制造、加工、装配所有白色面保留火花纹VDI32,NC光刀时需留0.05MM24/12/25第14页模具制造、加工、装配所有相同行位镶件做成排位图,订一块整料,完成所有NC和EDM加工最后再线割下料,这样能减少装夹分中的次数,提高了加工效率,减少出错几率,降低了加工和材料的成本。24/12/25第15页模具制造、加工、装配此面碰插穿面积多,NC必须锣避空,减少FIT模工作24/12/25第16页模具制造、加工、装配此工件底面和行位镶件碰穿,侧面为插穿,加工碰穿面留0.05MM,插穿面留0.02MM24/12/25第17页模具制造、加工、装配所有黄色面请倒C1的角,以免制作手工挫利角24/12/25第18页模具制造、加工、装配短的红色面要与行位插穿请留0.05MM红色面为封胶面一定要注意转角处的利角,24/12/25第19页模具制造、加工、装配此孔为D0。8MM,打穿线孔时经常过切,应该是在NC未加工之前打好穿线孔24/12/25第20页模具制造、加工、装配此电极骨位千万不能横向加工,因骨位是外小内大此尺寸小此尺寸大24/12/25第21页模具制造、加工、装配上下模肉此两端侧面请锣空0.02MM24/12/25第22页模具制造、加工、装配上模肉蓝色面是平面,请用D8R1刀具加工,效果佳24/12/25第23页模具制造、加工、装配上模肉进胶口直径为D0.6MM,高度必须做0.1MM的厚度,采用线割加工,控制进胶点尺寸一致24/12/25第24页模具制造、加工、装配上模肉背面热嘴孔直径为D8MM,用EDM加工CH18#纹,请配做,不能松!24/12/25第25页模具制造、加工、装配下模肉通框用慢走丝加工控制中心不偏心,后NC挂台24/12/25第26页模具制造、加工、装配下模肉背面此挂台请锣深0.02MM,装镶件时不顶底24/12/25第27页模具制造、加工、装配直径为12.7的推方杆孔线割时请用标准杆配做,预防返工24/12/25第28页模具制造、加工、装配黄色处行位镶件槽先EDM准数...
