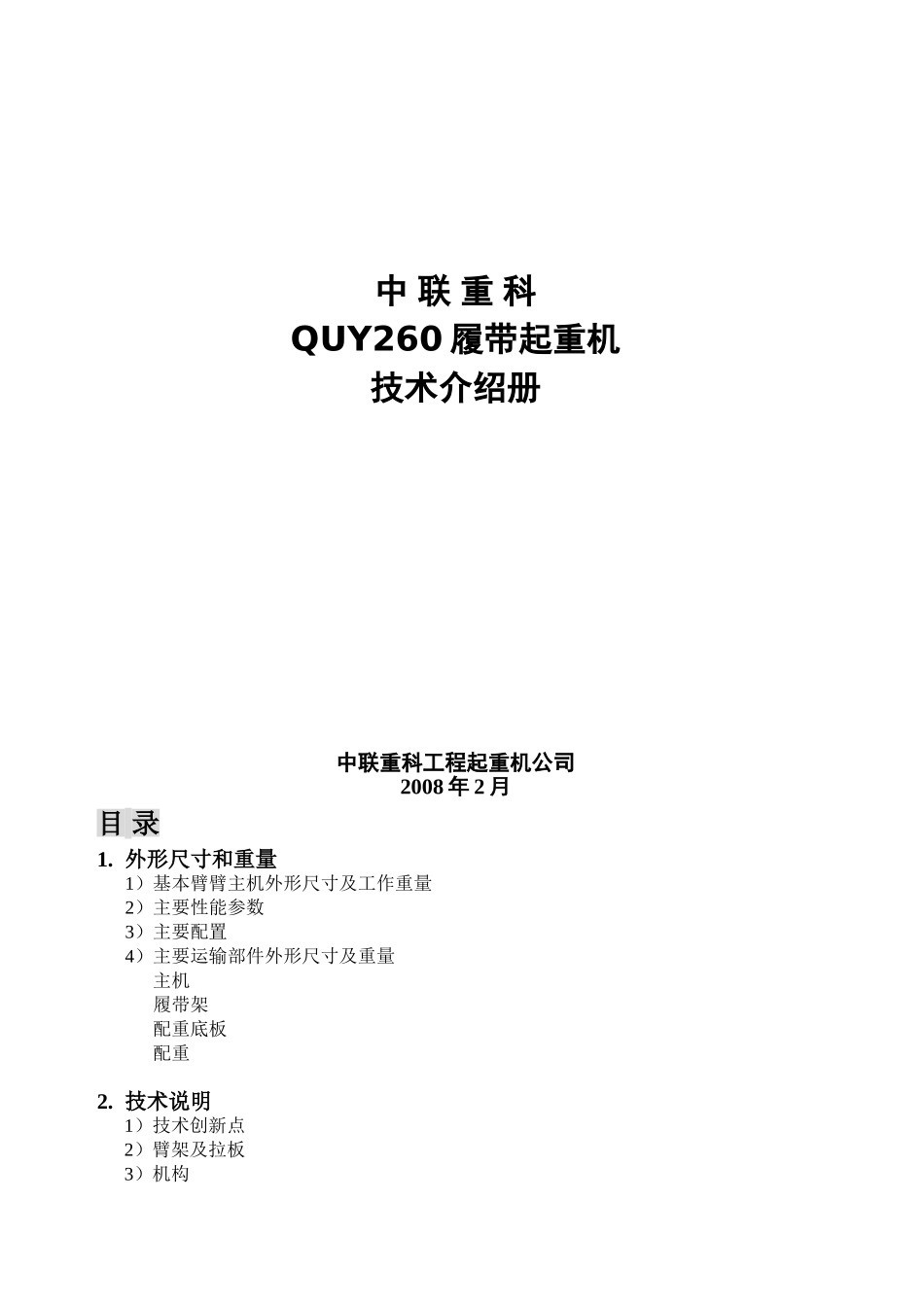

中联重科QUY260履带起重机技术介绍册中联重科工程起重机公司2008年2月目录1.外形尺寸和重量1）基本臂臂主机外形尺寸及工作重量2）主要性能参数3）主要配置4）主要运输部件外形尺寸及重量主机履带架配重底板配重2.技术说明1）技术创新点2）臂架及拉板3）机构4）系统5）安全装置6）操纵室7）吊钩3.臂架配置组合表4.起重性能参数1）主臂起重特性2）主臂＋固定副臂起重特性3）主臂＋塔式副臂起重特性1.外形尺寸和重量1）基本臂臂主机外形尺寸及工作重量2）QUY260主要性能参数项目数值备注最大起重量×幅度t×m260×5基本臂时自重t210主臂长度m20～83主臂轻型臂长度m86～95固定副臂长度m12～30固定副臂最大起重量t34固定副臂安装角度°10,30主臂＋固定副臂最大长度m77＋30塔式副臂长度m21～60塔式副臂最大起重量t73.5塔式工况主臂工作角度°65、75、85主臂＋塔式副臂最大长度m62＋60卷筒单绳速度主起升m/min110卷筒第六层副起升m/min110卷筒第六层变幅m/min29X2卷筒第六层选配塔臂变幅m/min46卷筒第六层回转速度rpm0～1.2行走速度km/h0～1.0爬坡能力％30接地比压MPa0.115总外形尺寸长×宽×高mm10.2×7.6×4.85不含桅杆臂架发动机额定功率/转速kW/rpm256/2100228/2100最大输出扭矩/转速Nm/rpm1750/12001505/1400排放标准EUStageIITierⅢ履带轨距×接地长度×履带板宽度mm6000×8200×1200QUY260主要配置序号名称供应商备注1发动机瑞典VOLVO美国康明斯TWD1240VEQSL9-C3052双变量主泵+齿轮泵博世力士乐（中国）有限公司进口3行走马达日本纳博特斯克有限公司进口4行走减速机5变幅卷扬减速机博世力士乐（北京）液压有限公司力士乐减速机+德国林德马达6变幅卷扬马达7起升卷扬马达8起升卷扬减速机9回转减速机10回转马达11变幅卷扬平衡阀博世力士乐（北京）液压有限公司德国布赫液压12起升卷扬平衡阀13回转支承德国DRR/COM公司进口14电比例减压阀组博世力士乐（中国）有限公司德国布赫液压进口15六联主阀组16集中自动润滑系统德国BAKE有限公司进口17钢丝绳法尔福钢绳（上海）有限公司德国进口注意：技术参数和配置会因技术改进而发生改变2）主要运输部件外形尺寸及重量主机—48t履带总成—25t×2配重底板—15.2t×1配重—4.45t×14配重—2.94t×22.技术说明中联开发的QUY260吨履带吊是综合国际上现有先进机型的优势，并根据国内市场需求而开发的，超过国内同类产品的水平，达到国际先进水平。该产品在臂架、防后倾、控制系统等方面都有所创新，极大地提高了设备的起重性能、操纵性能，且安全可靠，具有较高的性价比。1)技术创新点卓越的起重性能主臂长度为20～95米，5米幅度最大起重量为260t，起重力矩达到1362t•m；主臂与固定副臂组合最大长度107米，最大起升高度108米,最大起重量34t，主臂与塔式副臂组合最大长度122米，最大起升高度120米，塔式副臂可在15°～75°范围内变幅，作业幅度达到86米，最大起重量73.5t。并能带载行驶及360°范围全方位作业。先进的配置a.原装进口电喷发动机，动力强劲，可靠性高，噪音小，燃油经济性好；b.德国进口主泵、主阀，功能先进，工作可靠，可控性好；c.德国进口回转支承，承载能力强；d.进口抗扭钢丝绳，不打绞、不缠绕，抗扭能力强；e.原装日本进口专业行走马达、行走减速机，可实现整机单侧转向和原地转向功能，具有高度的机动性、灵活性和高可靠性；f.德国进口的集中润滑系统，有效的降低零部件磨损，提高零件的耐用度；g.液压管路采用进口卡套式接头、精拔无缝钢管，确保液压管路的可靠性；先进、精确、可靠的液压、电气系统各工作机构工作平稳、可靠，速度可在0%～100%范围内任意调节，精确的微动性能。全功率匹配，工作效率高，能适应各种条件苛刻的作业工况。整车采用电子管理系统，CAN总线连接，控制集成化程度高，PLC计算机集成控制系统根据实际工况统一规划、控制各执行元件，使整车控制优化，各机构动作更加协调，节能、可靠，大屏幕电脑可进行故障智能诊断、数字化智能显示、智能报警等功能。造型美观、人性化的设计整机外型造型美观，采用现代流线型宽大操纵室，前窗安装大幅高透光性玻璃，后部及两侧均配有视窗，视野开阔，座椅乘坐舒适。...
