工程制图与识图(李奉香高职高专)VIP免费

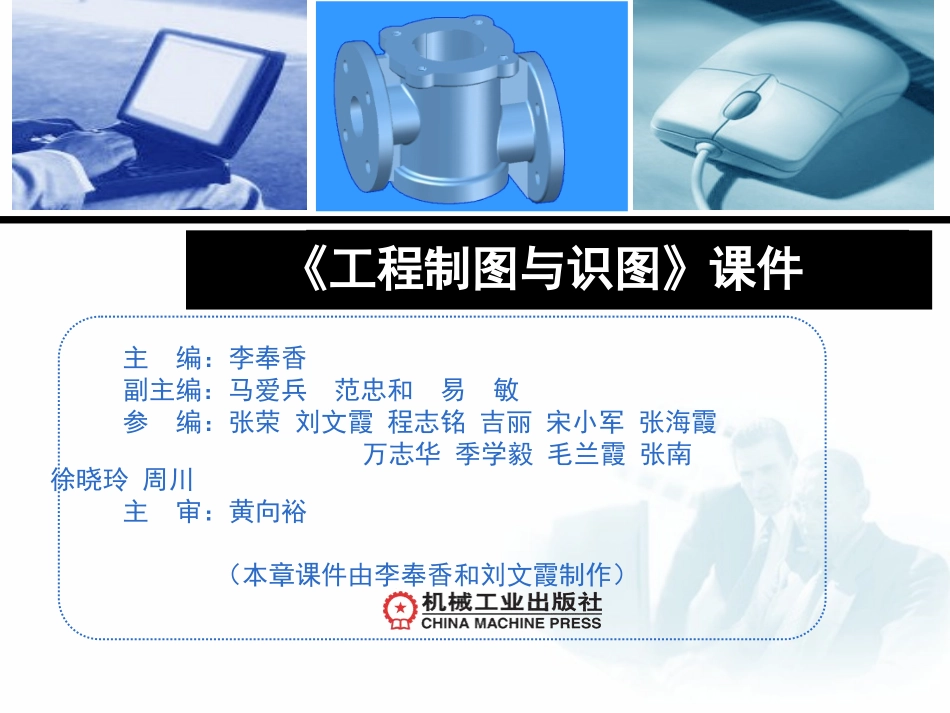

返回退出设计、制作:李奉香书名：工程制图与识图ISBN：978-7-111-34564-0作者：李奉香出版社：机械工业出版社本书配有电子课件计算机系统应用主编：李奉香副主编：马爱兵范忠和易敏参编：张荣刘文霞程志铭吉丽宋小军张海霞万志华季学毅毛兰霞张南徐晓玲周川主审：黄向裕（本章课件由李奉香和刘文霞制作）《工程制图与识图》课件《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能第2章基本体与简单物体三视图绘制第2章基本体与简单物体三视图绘制三面视图是制图学习的基础2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制2.3物体三视图的投影规律及绘制2.3物体三视图的投影规律及绘制单击动画《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能制图国家标准规定：机件向投影面投射时所得的图形称为视图。根据正投影的方法，可以画出形体在一个投影面上的视图。a)视图的形成2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制视图用正投影方法得到的图形.《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•【例2-1】若投影面分别为水平面、后正立面、右侧立面，绘制图2-5a所示物体的视图。前方2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制图2-5a《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•若投影面为水平面，则投射方向由上向下，图形如图2-5b所示前面2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制图2-5a图2-5b《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•若投影面为后正立面，则投射方向由前向后，图形如图2-5c所示前面2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制图2-5a图2-5c《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•若投影面为右侧立面，则投射方向由左向右，图形如图2-5d所示前面2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制图2-5a图2-5d《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•【例2-2】若投影面分别为水平面、后正立面、右侧立面，绘制图2-6a所示物体的视图。前方2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制图2-6a《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•投影面为水平面的图形如图2-6b所示前方2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制图2-6a图2-6b《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•投影面为后正立面的图形如图2-6c所示，不可见轮廓线用虚线绘制2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制前方图2-6a图2-6c《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•投影面为右侧立面的图形如图2-6d所示，不可见轮廓线用虚线绘制2.2物体的视图投影规律及绘制2.2物体的视图投影规律及绘制前方图2-6a图2-6d《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•徒手分别从前、左、上绘制其视图前方训练训练《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能课堂练习课堂练习•可选做《工程制图与识图习题集》P7:2-1《工程制图与识图》（李奉香主编）电子课件机械工业出版社工程图是工程语言,是工程技术人员必备技能•2.3.1三投影面体系的建立•三投影面是由三个相互垂直的投影面所组成。分别是：正投影面，简称正面，用V表示；水平投影面，简称水平面，用H表示；侧立投影面，简称侧面，用W表示三视图是制图学习的基础2.3物体三视图的投影规律及绘制2.3物体三视图的投影规律及绘制《工程制图与识图》（李奉香主编）电...
