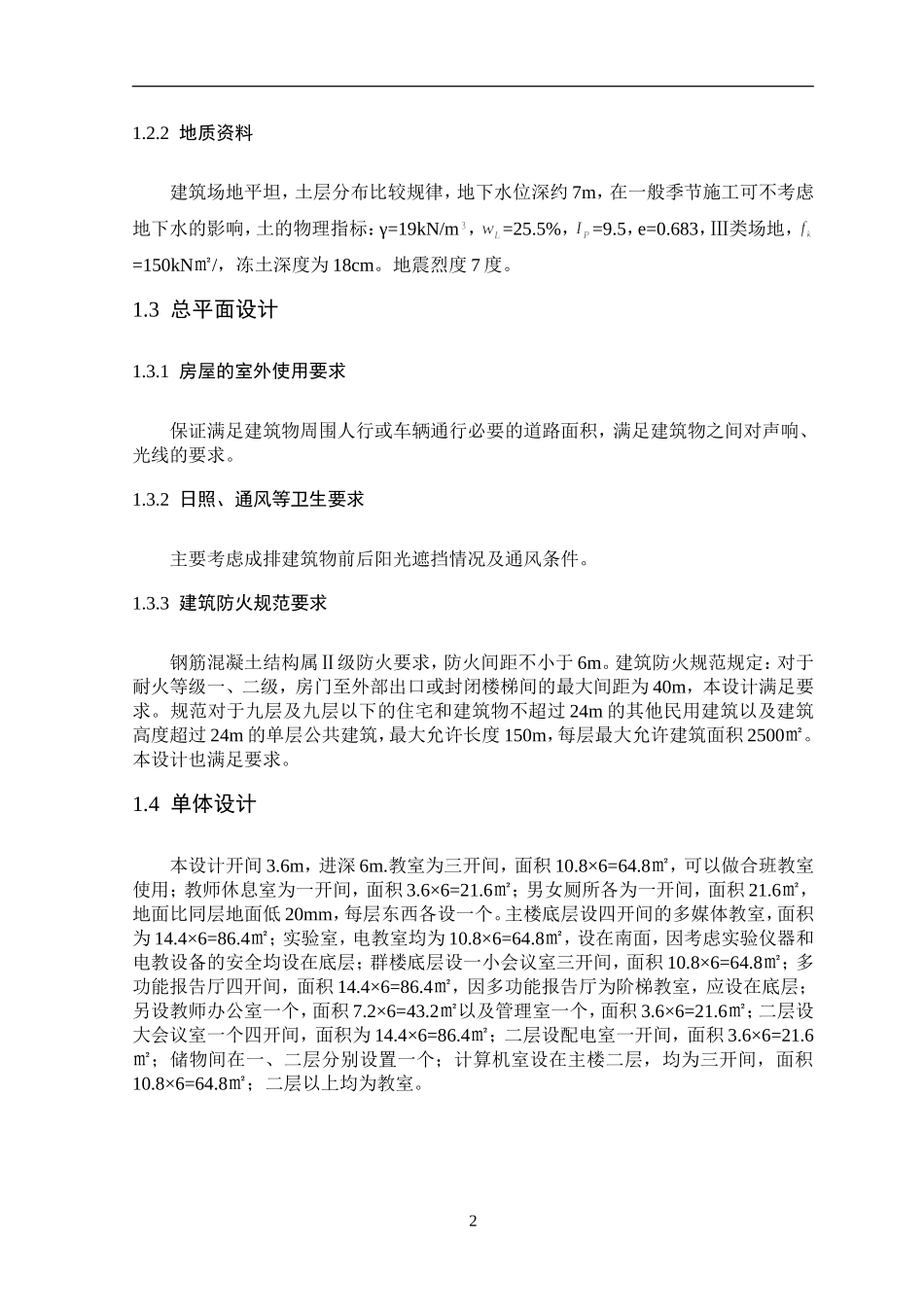

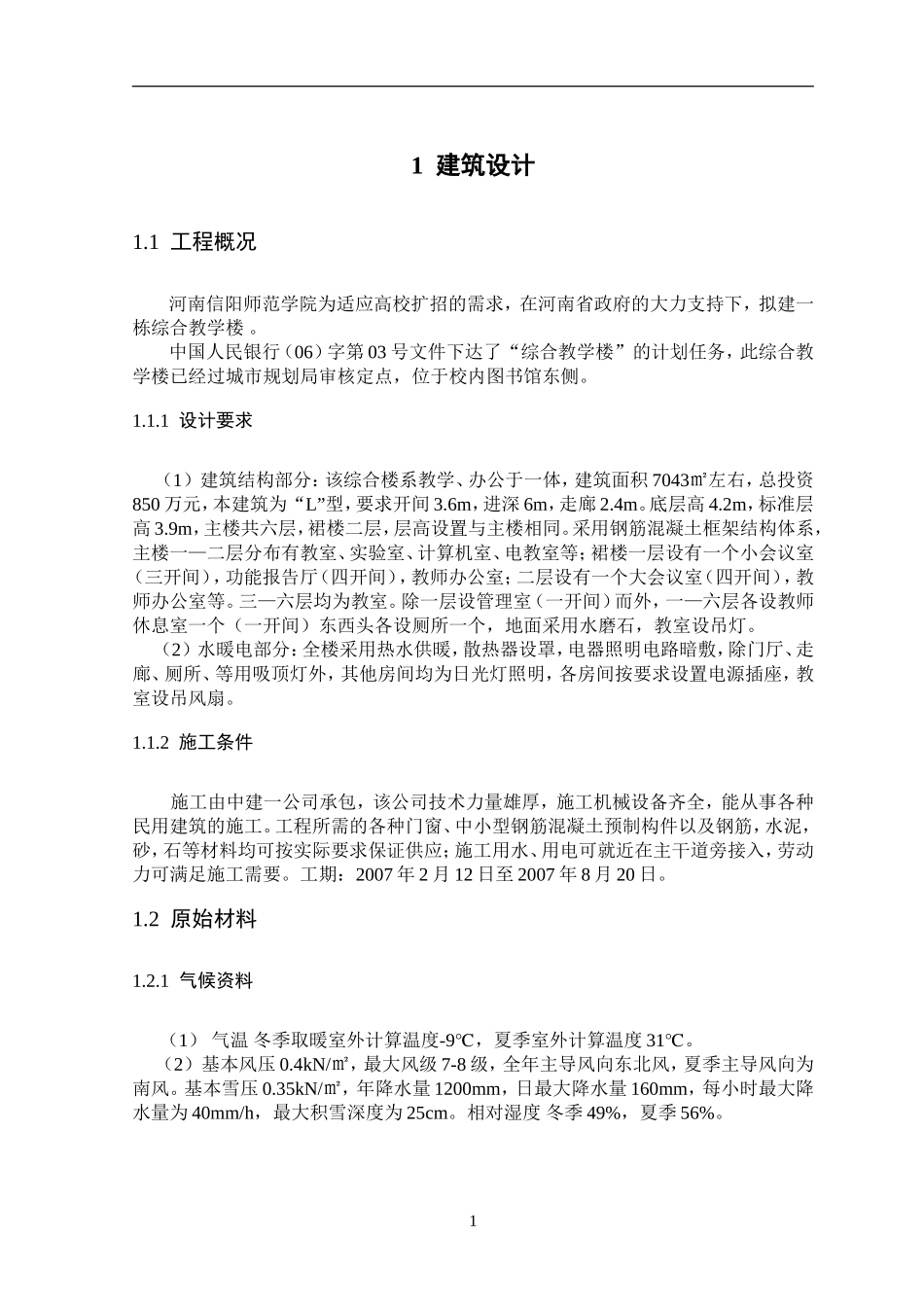

1建筑设计1.1工程概况河南信阳师范学院为适应高校扩招的需求，在河南省政府的大力支持下，拟建一栋综合教学楼。中国人民银行（06）字第03号文件下达了“综合教学楼”的计划任务，此综合教学楼已经过城市规划局审核定点，位于校内图书馆东侧。1.1.1设计要求（1）建筑结构部分：该综合楼系教学、办公于一体，建筑面积7043㎡左右，总投资850万元，本建筑为“L”型，要求开间3.6m，进深6m，走廊2.4m。底层高4.2m，标准层高3.9m，主楼共六层，裙楼二层，层高设置与主楼相同。采用钢筋混凝土框架结构体系，主楼一—二层分布有教室、实验室、计算机室、电教室等；裙楼一层设有一个小会议室（三开间），功能报告厅（四开间），教师办公室；二层设有一个大会议室（四开间），教师办公室等。三—六层均为教室。除一层设管理室（一开间）而外，一—六层各设教师休息室一个（一开间）东西头各设厕所一个，地面采用水磨石，教室设吊灯。（2）水暖电部分：全楼采用热水供暖，散热器设罩，电器照明电路暗敷，除门厅、走廊、厕所、等用吸顶灯外，其他房间均为日光灯照明，各房间按要求设置电源插座，教室设吊风扇。1.1.2施工条件施工由中建一公司承包，该公司技术力量雄厚，施工机械设备齐全，能从事各种民用建筑的施工。工程所需的各种门窗、中小型钢筋混凝土预制构件以及钢筋，水泥，砂，石等材料均可按实际要求保证供应；施工用水、用电可就近在主干道旁接入，劳动力可满足施工需要。工期：2007年2月12日至2007年8月20日。1.2原始材料1.2.1气候资料（1）气温冬季取暖室外计算温度-9℃，夏季室外计算温度31℃。（2）基本风压0.4kN/㎡，最大风级7-8级，全年主导风向东北风，夏季主导风向为南风。基本雪压0.35kN/㎡，年降水量1200mm，日最大降水量160mm，每小时最大降水量为40mm/h，最大积雪深度为25cm。相对湿度冬季49%，夏季56%。11.2.2地质资料建筑场地平坦，土层分布比较规律，地下水位深约7m，在一般季节施工可不考虑地下水的影响，土的物理指标：γ=19kN/m，=25.5%，=9.5，e=0.683，Ⅲ类场地，=150kN㎡/，冻土深度为18cm。地震烈度7度。1.3总平面设计1.3.1房屋的室外使用要求保证满足建筑物周围人行或车辆通行必要的道路面积，满足建筑物之间对声响、光线的要求。1.3.2日照、通风等卫生要求主要考虑成排建筑物前后阳光遮挡情况及通风条件。1.3.3建筑防火规范要求钢筋混凝土结构属Ⅱ级防火要求，防火间距不小于6m。建筑防火规范规定：对于耐火等级一、二级，房门至外部出口或封闭楼梯间的最大间距为40m，本设计满足要求。规范对于九层及九层以下的住宅和建筑物不超过24m的其他民用建筑以及建筑高度超过24m的单层公共建筑，最大允许长度150m，每层最大允许建筑面积2500㎡。本设计也满足要求。1.4单体设计本设计开间3.6m，进深6m.教室为三开间，面积10.8×6=64.8㎡，可以做合班教室使用；教师休息室为一开间，面积3.6×6=21.6㎡；男女厕所各为一开间，面积21.6㎡，地面比同层地面低20mm，每层东西各设一个。主楼底层设四开间的多媒体教室，面积为14.4×6=86.4㎡；实验室，电教室均为10.8×6=64.8㎡，设在南面，因考虑实验仪器和电教设备的安全均设在底层；群楼底层设一小会议室三开间，面积10.8×6=64.8㎡；多功能报告厅四开间，面积14.4×6=86.4㎡，因多功能报告厅为阶梯教室，应设在底层；另设教师办公室一个，面积7.2×6=43.2㎡以及管理室一个，面积3.6×6=21.6㎡；二层设大会议室一个四开间，面积为14.4×6=86.4㎡；二层设配电室一开间，面积3.6×6=21.6㎡；储物间在一、二层分别设置一个；计算机室设在主楼二层，均为三开间，面积10.8×6=64.8㎡；二层以上均为教室。21.5交通部分平面设计交通部分可分为：水平交通联系的走廊、过道等；垂直交通联系的楼梯、坡道、电梯、自动梯等；交通联系枢纽的门厅、过厅等。交通联系部分设计的主要要求：①交通路线简洁明确，联系通行方便。②人流通畅，紧急疏散时迅速安全。③满足一定的采光通风条件。④力求节省交通面积，同时考虑空间处理等造型问题。1.5.1过道设计过道是连接各个房间、楼梯和门厅等各部分，以解决房屋中的水平联系和疏散问题。过道...
