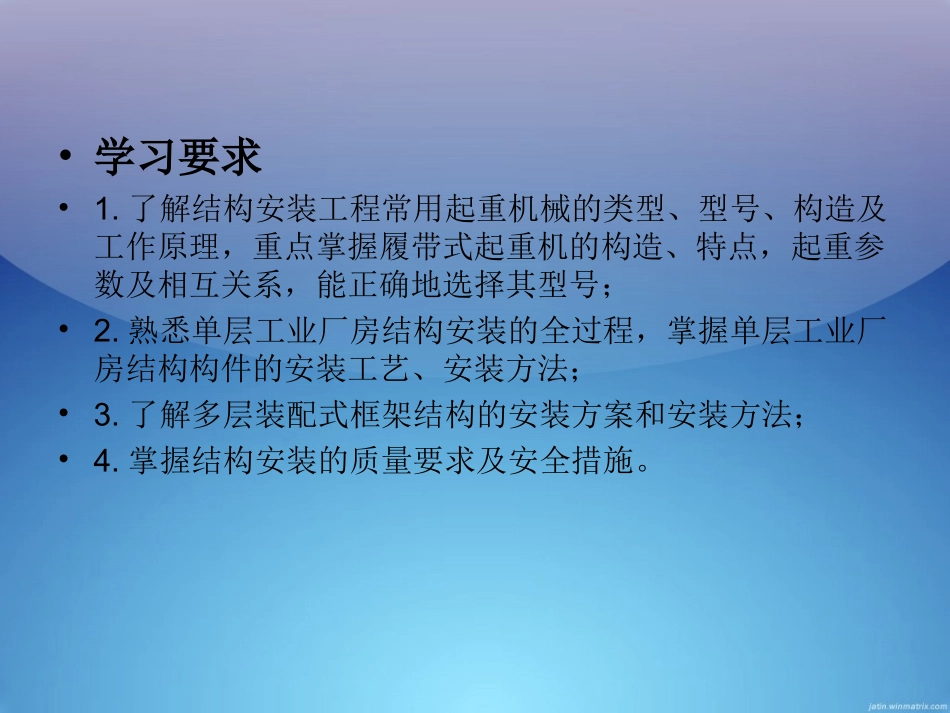

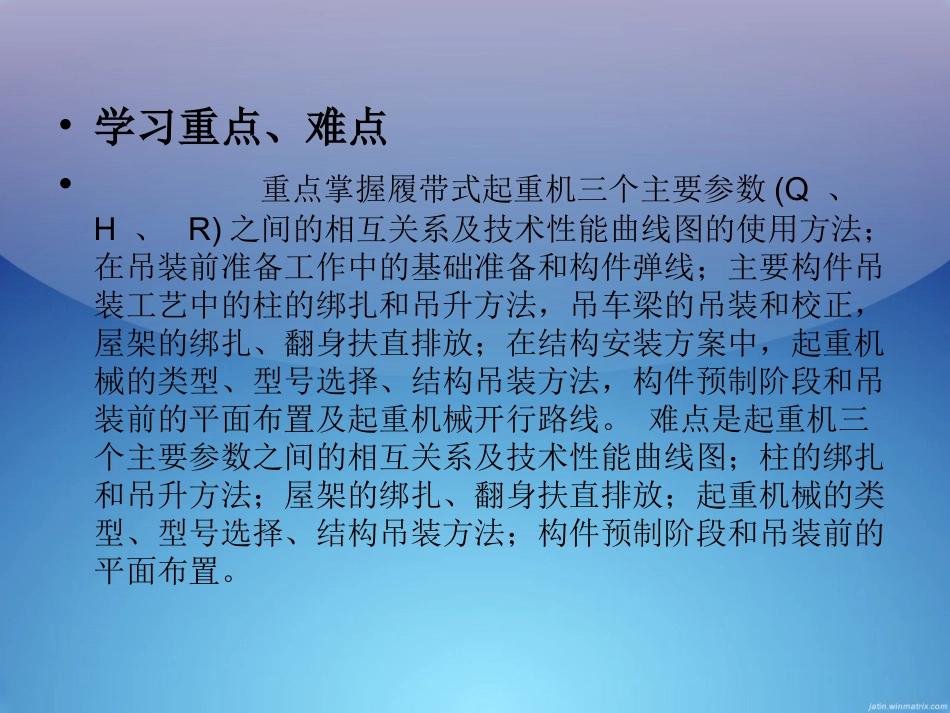

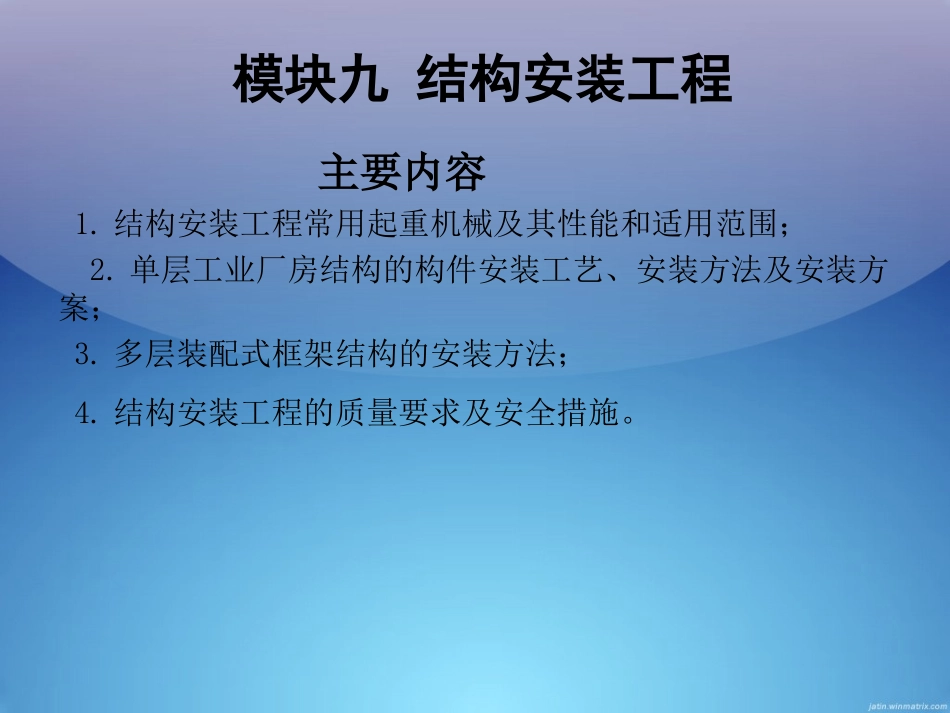

模块九结构安装工程主要内容1.结构安装工程常用起重机械及其性能和适用范围；2.单层工业厂房结构的构件安装工艺、安装方法及安装方案；3.多层装配式框架结构的安装方法；4.结构安装工程的质量要求及安全措施。•学习要求•1.了解结构安装工程常用起重机械的类型、型号、构造及工作原理，重点掌握履带式起重机的构造、特点，起重参数及相互关系，能正确地选择其型号；•2.熟悉单层工业厂房结构安装的全过程，掌握单层工业厂房结构构件的安装工艺、安装方法；•3.了解多层装配式框架结构的安装方案和安装方法；•4.掌握结构安装的质量要求及安全措施。•学习重点、难点•重点掌握履带式起重机三个主要参数(Q、H、R)之间的相互关系及技术性能曲线图的使用方法；在吊装前准备工作中的基础准备和构件弹线；主要构件吊装工艺中的柱的绑扎和吊升方法，吊车梁的吊装和校正，屋架的绑扎、翻身扶直排放；在结构安装方案中，起重机械的类型、型号选择、结构吊装方法，构件预制阶段和吊装前的平面布置及起重机械开行路线。难点是起重机三个主要参数之间的相互关系及技术性能曲线图；柱的绑扎和吊升方法；屋架的绑扎、翻身扶直排放；起重机械的类型、型号选择、结构吊装方法；构件预制阶段和吊装前的平面布置。•学习方法•在理论教学同时，结合图片、动画及视频等形式学习和理解起重机械的类型、型号、构造及工作原理，掌握单层工业厂房、多层装配式框架结构构件的安装工艺、安装方法；宜结合砖砌体施工现场教学。•建议学时数:•8学时第一节起重机械•一.桅杆式起重机•桅杆式起重机又称为拔杆或把杆，是最简单的起重设备。一般用木材或钢材制作。这类起重机具有制作简单、装拆方便，起重量大，受施工场地限制小的特点。特别是吊装大型构件而又缺少大型起重机械时，这类起重设备更显它的优越性。但这类起重机需设较多的缆风绳，移动困难。另外，其起重半径小，灵活性差。因此，桅杆式起重机一般多用于构件较重、吊装工程比较集中、施工场地狭窄，而又缺乏其它合适的大型起重机械时。桅杆式起重机可分为：独脚把杆、人字把杆、悬臂把杆和牵缆式桅杆起重机。•1.独脚把杆•独脚把杆分为：木独脚拔杆、钢管独脚拔杆和格构式独脚拔杆。独脚把杆是由拔杆、起重滑轮组、卷扬机、缆风绳及锚碇等组成。其中缆风绳数量一般为6～12根，最少不得少于4根。起重时拔杆保持不大于10°的倾角。独脚拔杆的移动靠其底部的拖撬进行。•木独脚把杆起重量在100kN以内，起重高度一般为8～15m；钢管独脚拔杆起重量可达300kN，起重高度在20m以内；格构式独脚拔杆起重量可达1000kN，起重高度可达70m。如图7-1（a）所示。•2.人字把杆•人字拔杆一般是由两根圆木或两根钢管用钢丝绳绑扎或铁件铰接而成，两杆夹角一般为20°～30°，底部设有拉杆或拉绳，以平衡水平推力，拔杆下端两脚的距离约为高度的1/3～1/2，如图7-1（b）所示。•3.悬臂把杆•悬臂拔杆是在独脚拔杆的中部或2/3高度处装一根起重臂而成。其特点是起重高度和起重半径都较大，起重臂左右摆动的角度也较大，但起重量较小，多用于轻型构件的吊装，如图7-1（c）所示。•4.牵缆式桅杆起重机•牵缆式桅杆起重机是在独脚拔杆下端装一根起重臂而成。这种起重机的起重臂可以起伏，机身可回转360°，可以在起重机半径范围内把构件吊到任何位置。用角钢组成的格构式截面杆件的牵缆式起重机，桅杆高度可达80m，起重量可达60t左右。牵缆式桅杆起重机要设较的缆风绳，比较适用于构件多且集中的工程。如图7-1（d）所示。•二.自行式起重机•自行式起重机可分为履带式起重机、汽车式起重机与轮胎式起重机。•1.履带式起重机•履带式起重机是一种具有履带行走装置的全回转起重机，它利用两条面积较大的履带着地行走，由行走装置、回转机构、机身及起重臂等部分组成，如图7-2所示。•（2）履带式起重机的稳定性验算在图7-3所示的情况下吊装构件，起重机的稳定性最差，此时以履带中心A点为倾覆点，分别按以下条件进行验算。当考虑吊装荷载及附加荷载时，稳定安全系数•（3）起重臂接长计算当起重机的起重高度或起重半径不足时，在起重臂的强度和稳定性能得到保证的前提下，可...
