工厂供配电系统的一次接线VIP免费

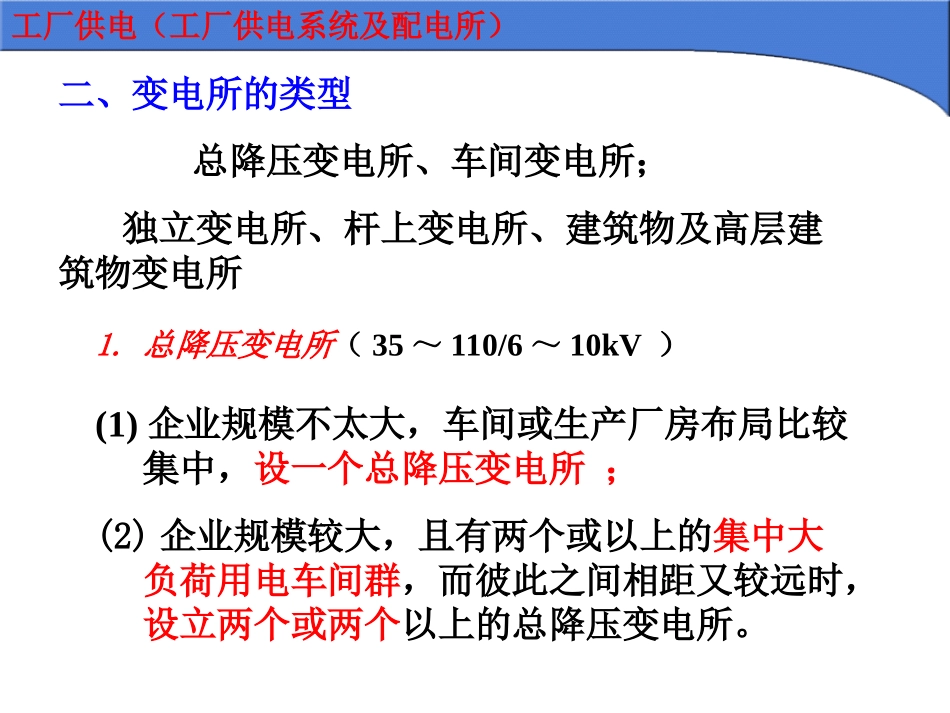

工厂供电（工厂供电系统及配电所）工厂供电（工厂供电系统及配电所）一、变电所的任务变电所是接受、变换、分配电能的环节，是工厂供电系统的枢纽是供配电系统的重要组成部分。第一节工厂变电所的任务和类型第四章工厂供配电系统的一次接线工厂供电（工厂供电系统及配电所）二、变电所的类型总降压变电所、车间变电所；独立变电所、杆上变电所、建筑物及高层建筑物变电所1.总降压变电所（35～110/6～10kV）(1)企业规模不太大，车间或生产厂房布局比较集中，设一个总降压变电所；(2)企业规模较大，且有两个或以上的集中大负荷用电车间群，而彼此之间相距又较远时，设立两个或两个以上的总降压变电所。工厂供电（工厂供电系统及配电所）(1)附设变电所附设变电所是利用车间的一面或两面墙壁，而其变压器室的大门朝外开。车间附设变电所又分内附式和外附式。图4-1中的1、2、32.车间变电所（6～10/0.4/0.23kV）图4-1车间变电所的类型1、2内附式，3、4外附式，5车间内式，6露天或半露天式，7独立式，8杆上，9地下式，10楼上式工厂供电（工厂供电系统及配电所）(2)、车间内变电所车间内变电所位于车间内的单独房间内。图4-1中的5（3）、独立变电所（6～10/0.4/0.23kV）相邻几个车间负荷大，将变电所建到某一车间不适宜；图4-1中的7（4）地下变电所为了减少占地面积，把整个变电所建设在地下，地下变电所通风散热条件差，湿度大，建筑费用高，但是安全系数高。图4-1中的9工厂供电（工厂供电系统及配电所）5.柱上（或杆上）变电所变电器安装在室外电杆上，适用于315KVA及以下变压器，常用于居民区、用电负荷小的用电单位。图4-1中的86.箱式变电所工厂供电（工厂供电系统及配电所）第二节工厂变配电所的一次主接线一次接线（回路）：主电流回路工厂供电系统电气主接线是将变压器、开关电器、互感器等电气设备按一定顺序连接而成的接受、分配和传输电能的总电路，又称一次电路或一次接线图。一次电路中的所有电气设备，称为一次元件或一次电气设备。二次接线（回路）：控制、指示、监测、保护一次回路注：一次接线与二次接线由电压互感器和电流互感器相关连变电所的主接线是实现电能输送和分配的一种电气接线，在变电所主接线图中将导线或电缆、电力变压器、母线、各种开关、避雷器、电容器等电气设备有序地连接起来，只表示相对电气联接关系而不表示实际位置。工厂供电（工厂供电系统及配电所）对变电所主接线的要求1安全充分保证人身和设备的安全2可靠应满足用电单位对供电可靠性的要求。3灵活能适应各种不同的运行方式，操作检修方便。4经济主接线设计应简单，投资少，运行管理费用低。工厂供电（工厂供电系统及配电所）一、高压配电所的主接线1、电源进线该配电所有两路6KV电源进线，一路是架空线WL1，另一路是架空线WL2.最常的进线方案是一路来自于发电厂或电力系统变电站，作为正常的电源，二另一路作为邻单位高压联络，作为备用电源。工厂供电（工厂供电系统及配电所）高压配电所及其附设2号车间变电所主接线图工厂供电（工厂供电系统及配电所）工厂供电（工厂供电系统及配电所）2、母线母线又称汇流排，是配电所装置中又来汇集和分配电能的导体。高压配电所的母线，通常是单母线制。4-2图高压配电所通常常用一路电源工作，另一路电源备用的运行方式，因此通常开关时闭合的。如果工作电源发生故障或检修时在切除该电源即可是整个高压配电所恢复供电。为了监测、监视、保护和控制一次设备电路的需要，每段母线上都接有电压互感器，进线和出线上均串接电流互感器。工厂供电（工厂供电系统及配电所）二、车间变电所的主接线工厂供电（工厂供电系统及配电所）三、工厂总降压变电所的主接线图4-4单母线不分段接线1、单母线接线（1）、单母线不分段接线如图4-4所示，断路器的作用是前段负荷电流或短路故障电流。优点：电路简单、使用设备少、配电装置的建造费用低.缺点：可靠性、灵活性差。当母线的隔离开关发生故障或检修时，必须断开所有回路的电源，造成全部用户停电。适用范围：可用于对供电连续性要求不高的三级负荷用户，或有备用电源的二级负荷用户。工厂供电（工厂供电系统及配电所）...
