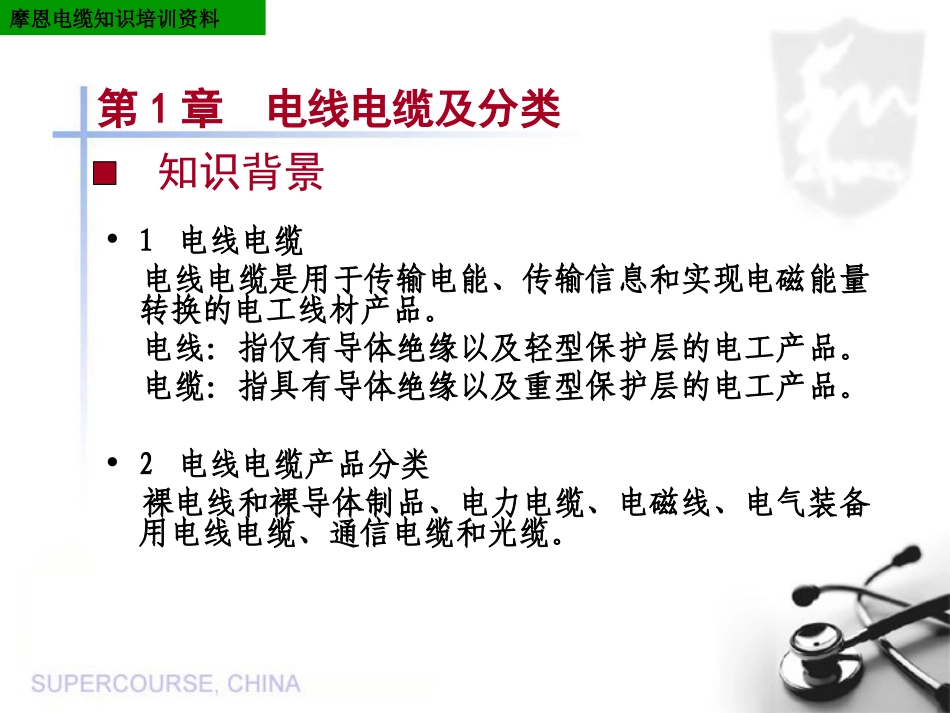

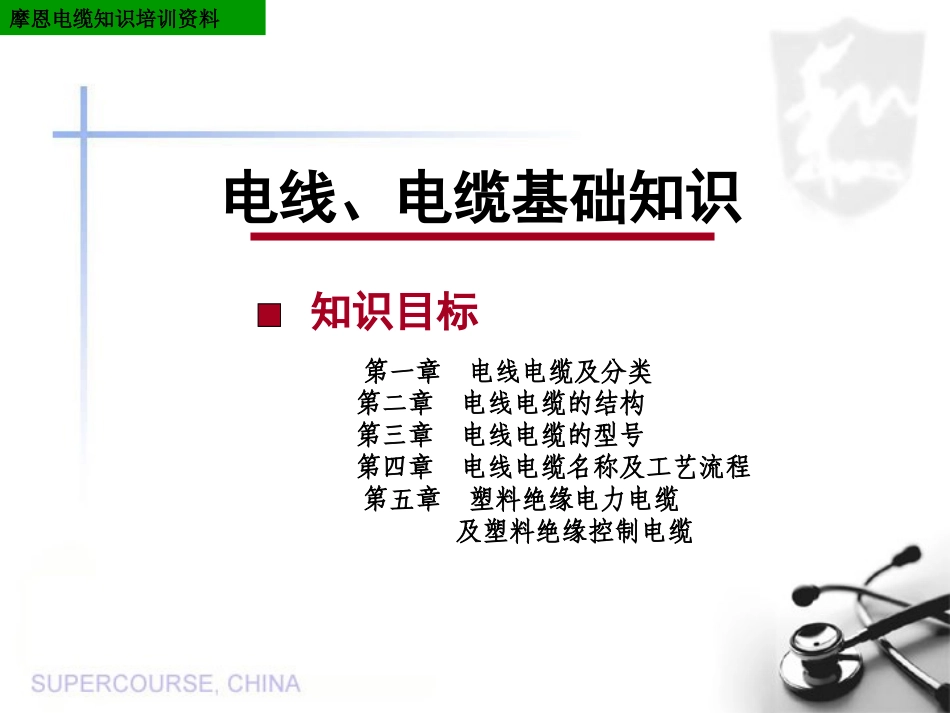

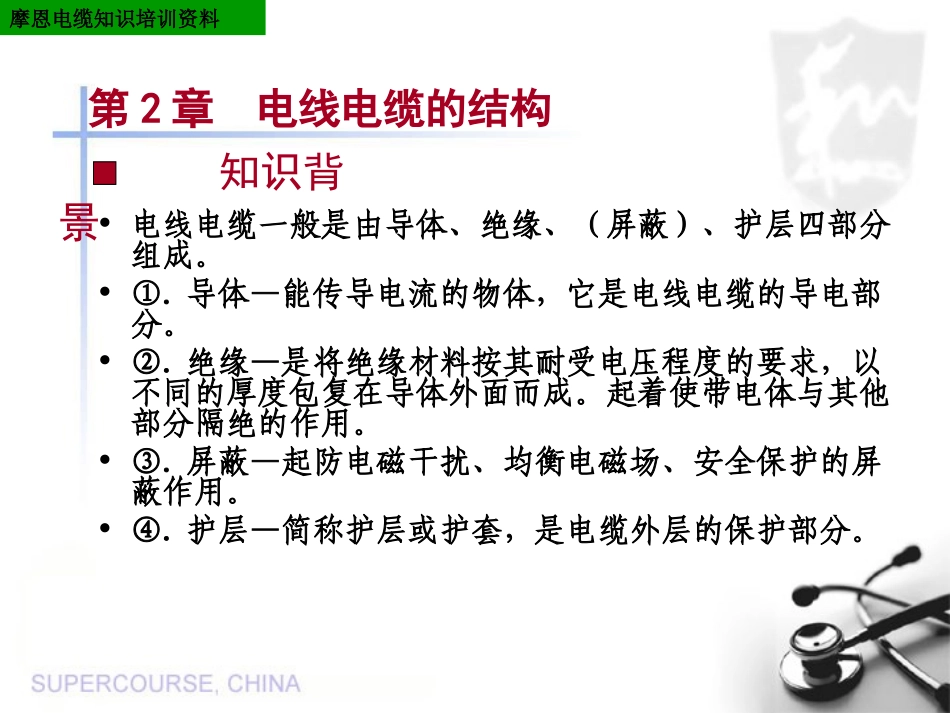

电线、电缆基础知识知识目标第一章电线电缆及分类第二章电线电缆的结构第三章电线电缆的型号第四章电线电缆名称及工艺流程第五章塑料绝缘电力电缆及塑料绝缘控制电缆摩恩电缆知识培训资料第1章电线电缆及分类•1电线电缆电线电缆是用于传输电能、传输信息和实现电磁能量转换的电工线材产品。电线：指仅有导体绝缘以及轻型保护层的电工产品。电缆：指具有导体绝缘以及重型保护层的电工产品。•2电线电缆产品分类裸电线和裸导体制品、电力电缆、电磁线、电气装备用电线电缆、通信电缆和光缆。摩恩电缆知识培训资料知识背景第2章电线电缆的结构•电线电缆一般是由导体、绝缘、（屏蔽）、护层四部分组成。•①.导体—能传导电流的物体，它是电线电缆的导电部分。•②.绝缘—是将绝缘材料按其耐受电压程度的要求，以不同的厚度包复在导体外面而成。起着使带电体与其他部分隔绝的作用。•③.屏蔽—起防电磁干扰、均衡电磁场、安全保护的屏蔽作用。•④.护层—简称护层或护套，是电缆外层的保护部分。1摩恩电缆知识培训资料知识背景第1节电线电缆的导体•电线电缆导体分类：•电线电缆的导体所执行的国家标准GB/T3956-1997。•导体的分类：第1种、第2种、第5种和第6种。第1种和第2种主要用于固定敷设的电线电缆的导体。第1种为实心导体，第2种为绞合导体，第5种和第6种主要用于软电线电缆和软线的导体，第6种比第5种更柔软。•导体的几何形状：圆形、扇形、半圆形和瓦楞形（弓形）。•1kV及以下电缆导体标称截面25mm²及以下一般采用圆形，25mm²及以上一般采用型形或圆形（大截面），3.6/6kV及以上的导体均应为圆形紧压导体。摩恩电缆知识培训资料知识背景第1节电线电缆的导体•导体常用的材料：铜、铝（不适合通信电缆）•铜导体（采用高导电无氧退火铜材）•密度8.89g/cm3，熔点1084.5℃，电阻率≤0.017241Ω•㎜²/m。•铝导体：•密度2.7g/cm3，熔点658℃，电阻率≤0.0283Ω•㎜²/m。•导体标称截面：•0.5mm2、0.75mm2、1.0mm2、1.5mm2、2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2、500mm2、630mm2、800mm2、1000mm21摩恩电缆知识培训资料知识背景第2节电线电缆的绝缘•常用的电线电缆绝缘材料有：塑料、橡皮、纸、漆等。•电线电缆的绝缘一般有绕包和挤包两种生产方法，我们常用挤包的方法来生产绝缘，挤包绝缘的平均厚度应不小于标称厚度，其最薄处厚度应不小为标称值的90%-0.1mm。•塑料：•聚氯乙烯（英文名称：PVC；在电缆型号中的代号：V）：•PVC绝缘电缆的长期最高工作温度为70℃，短路时（最长持续时间5S）电缆承受的最高温度为160℃。•聚乙烯（英文名称：PE；在电缆型号中的代号：Y）：•PE绝缘电缆的长期最高工作温度为70℃，短路时（最长持续时间5S）电缆承受的最高温度为160℃。1摩恩电缆知识培训资料知识背景第2节电线电缆的绝缘•交联聚乙烯（英文名称：XLPE；在电缆型号中的代号：YJ）：•XLPE绝缘电缆的长期最高工作温度为90℃，短路时（最长持续时间5S）电缆承受的最高温度为250℃。•氟塑料•可溶性聚四氟乙烯（英文名称：PFA；在电缆型号中的代号：F4）：•可溶性聚四氟乙烯绝缘电缆的长期最高工作温度为250℃。•聚全氟乙丙烯（英文名称：FEP；在电缆型号中的代号：F46）：•聚全氟乙丙烯绝缘电缆的长期最高工作温度为200℃。•四氟乙烯—乙烯共聚物（英文名称：ETFE；在电缆型号中的代号：F40）：•四氟乙烯—乙烯共聚物绝缘电缆的长期最高工作温度为180℃。•聚偏氟乙烯（英文名称：PVDF；在电缆型号中的代号：F8）：•聚偏氟乙烯绝缘电缆的长期最高工作温度为150℃。•橡胶•硅橡胶（在电缆型号中的代号：G）：•硅橡胶绝缘电缆的长期最高工作温度为180℃。2摩恩电缆知识培训资料知识背景•屏蔽（电磁屏蔽）的概念：传输高频电磁波或微弱电流的电线电缆，为阻拦外界电磁波的干扰，或是防止电线电缆中的高频信号对外界产生干扰，以及防止线对之间的干扰而设置的结构，可称为电磁屏蔽。•屏蔽层的作用：吸收能量、反射能量、抵消能量。•屏蔽的代号:•P——铜丝编织屏蔽•P1—...
