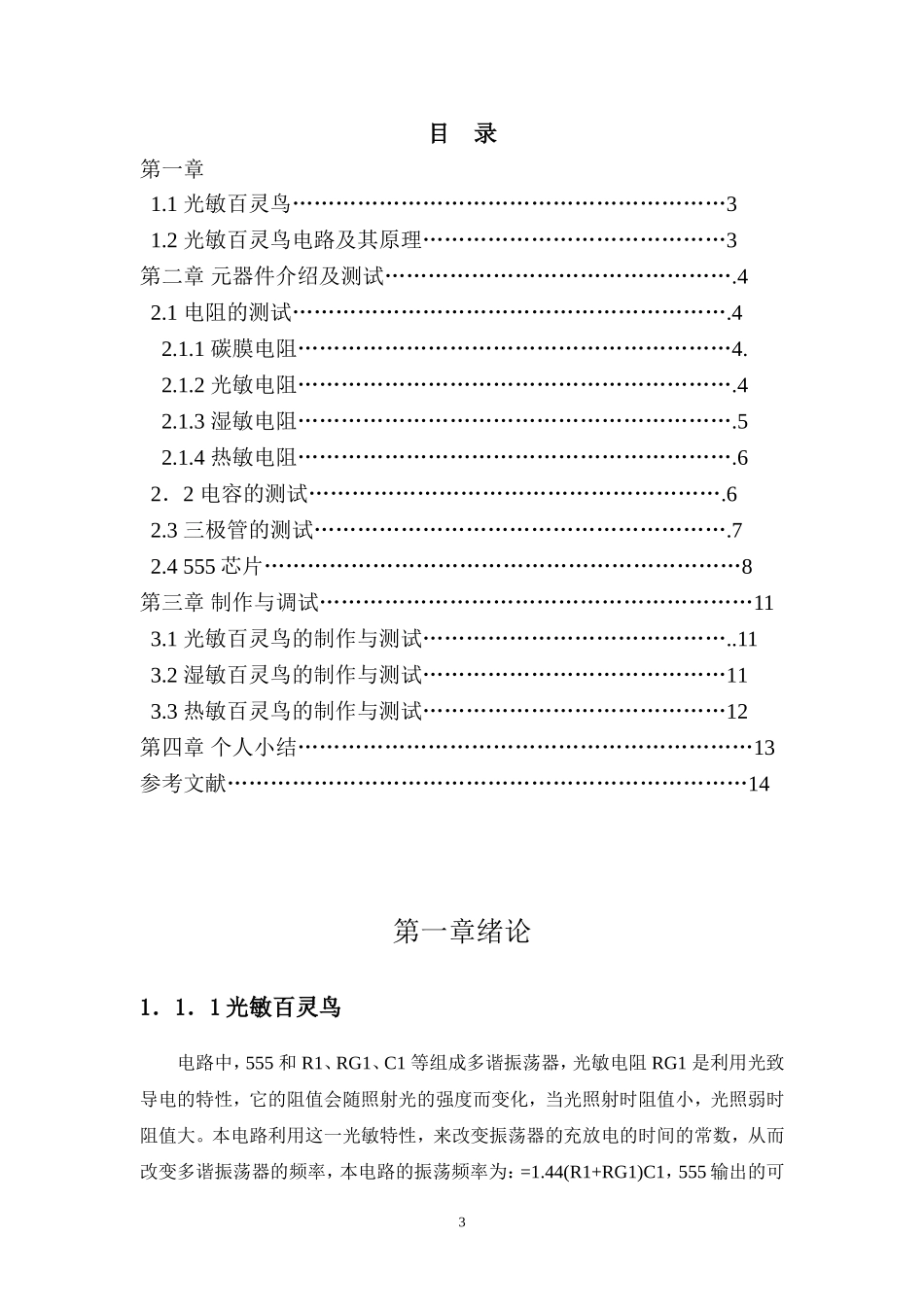

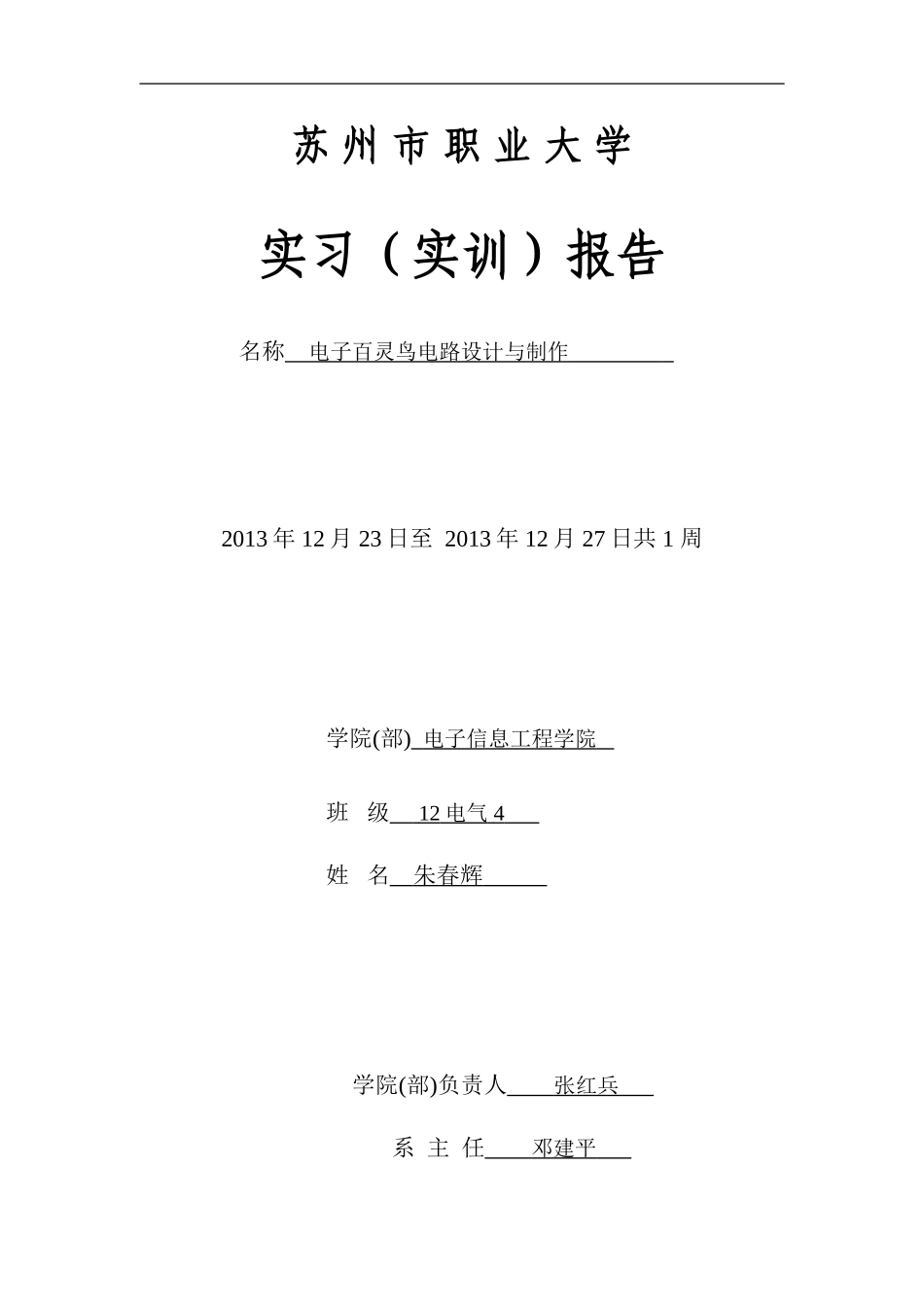

苏州市职业大学实习（实训）报告名称电子百灵鸟电路设计与制作2013年12月23日至2013年12月27日共1周学院(部)电子信息工程学院班级12电气4姓名朱春辉学院(部)负责人张红兵系主任邓建平指导教师张丽2目录第一章1.1光敏百灵鸟……………………………………………………31.2光敏百灵鸟电路及其原理……………………………………3第二章元器件介绍及测试………………………………………….42.1电阻的测试…………………………………………………….42.1.1碳膜电阻……………………………………………………4.2.1.2光敏电阻…………………………………………………….42.1.3湿敏电阻…………………………………………………….52.1.4热敏电阻…………………………………………………….62．2电容的测试………………………………………………….62.3三极管的测试………………………………………………….72.4555芯片…………………………………………………………8第三章制作与调试……………………………………………………113.1光敏百灵鸟的制作与测试……………………………………..113.2湿敏百灵鸟的制作与测试……………………………………113.3热敏百灵鸟的制作与测试……………………………………12第四章个人小结………………………………………………………13参考文献………………………………………………………………14第一章绪论1．1．1光敏百灵鸟电路中，555和R1、RG1、C1等组成多谐振荡器，光敏电阻RG1是利用光致导电的特性，它的阻值会随照射光的强度而变化，当光照射时阻值小，光照弱时阻值大。本电路利用这一光敏特性，来改变振荡器的充放电的时间的常数，从而改变多谐振荡器的频率，本电路的振荡频率为：=1.44(R1+RG1)C1，555输出的可3变频率信号经过R2限流后，驱动三极管VT1带动扬声器发出多变的鸣叫声。如果手拿实验电路板移动，扬声器就会随这移动时光照强度的变化，发出多变的鸣叫，如果将本电路放置在霓虹灯前，则扬声器就会随着光线强度变化无穷的音色。1．2．2光敏百灵鸟电路及其原理（光敏百灵鸟原理图）第二章元器件介绍以及测试2.1电阻的测试将万用表打到欧姆档，分别将两根表棒接到电阻的两端，正确读出万用表的读数，该读数就是电阻的阻值.2.1.1碳膜电阻碳膜电阻器是膜式电阻器(FilmResistors)中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜，然后加适当接头切割，并在其表面涂上4环氧树脂密封保护而成的。其表面常涂以绿色保护漆。碳膜的厚度决定阻值的大小，通常用控制膜的厚度和刻槽来控制电阻器。碳膜电阻器是用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂覆于绝缘基体上，经加热聚合而成。气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，电性能和稳定性较差，一般不适于作通用电阻器。但由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。其用途同高压电阻器。碳膜电阻器误差率一般分为三个等级：I级的误差率为5%二级的误差率为10%III级的误差率为20%碳膜电阻器常用符号RT作标志，R代表电阻器，T代表材料是碳膜，2.1.2热敏电阻热敏电阻是一种电阻元件，即电阻值随温度变化的电阻，一般分为两种基本类型：负温度系数热敏电阻（NTC）和正温度系数热敏电阻（PTC）。NTC热敏电阻表现为随温度的上升，其电阻值下降；而PTC热敏电阻正好相反。这两种热敏电阻均具有特定的特点和优点，以应用于不同的领域。NTC热敏电阻体一般由两种以上过渡金属氧化物按特定比例混合型后，经高温烧结形成，属于一种电子陶瓷材料。可以按照电学参数（电阻值、材料常数B）、测温精度、封装形式和应用领域等标准分类。2.1.3光敏电阻定义：电阻值随入射光强弱变化而明显变化的光敏元件光敏电阻器简介：光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器。主要用于光的测量、光的控制、和光电转换。5光敏电阻器如图：光敏电阻器都制成薄片结构，以便能吸收更多的光能。该类电阻器的特点是入射光越强，电阻...
