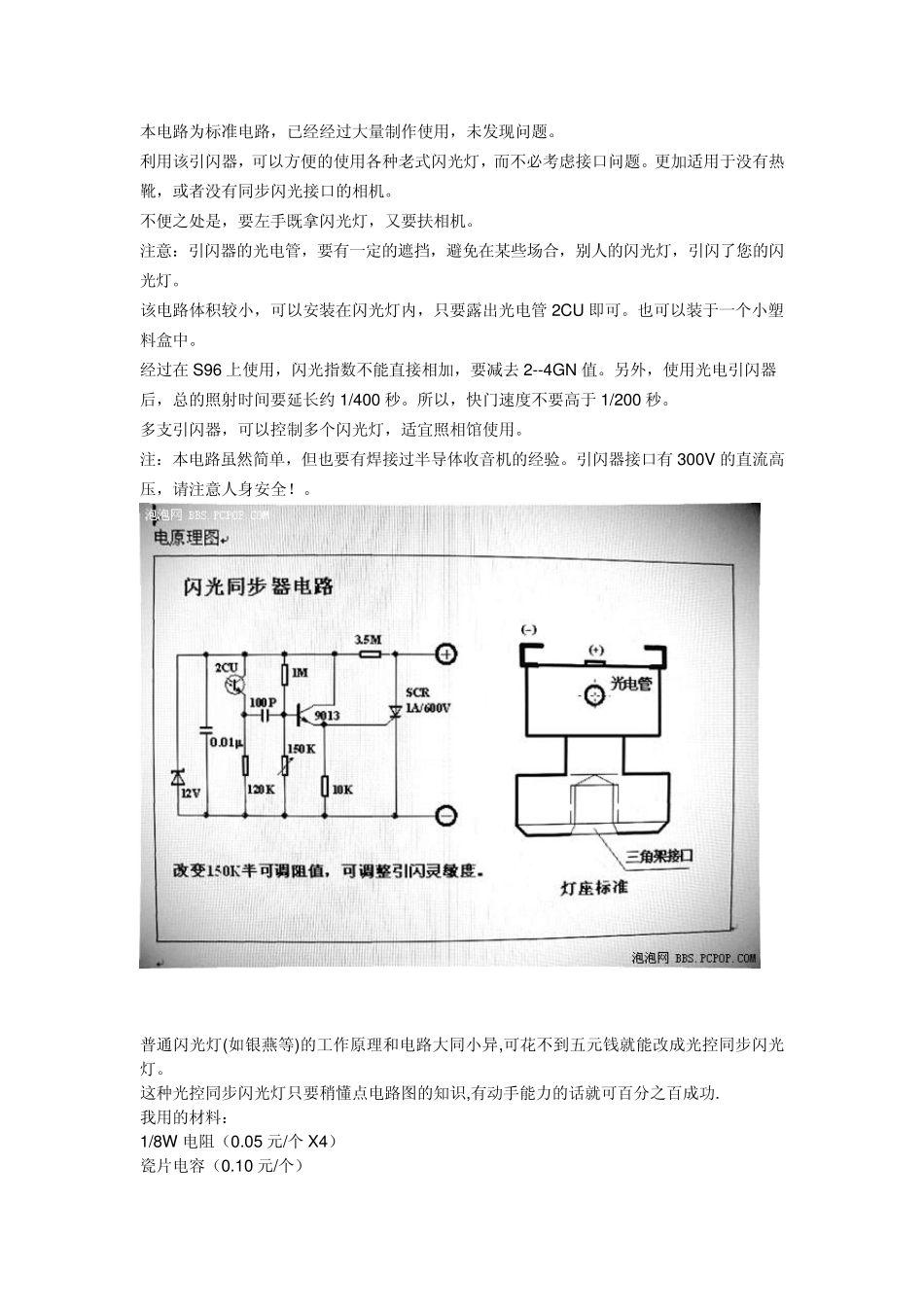

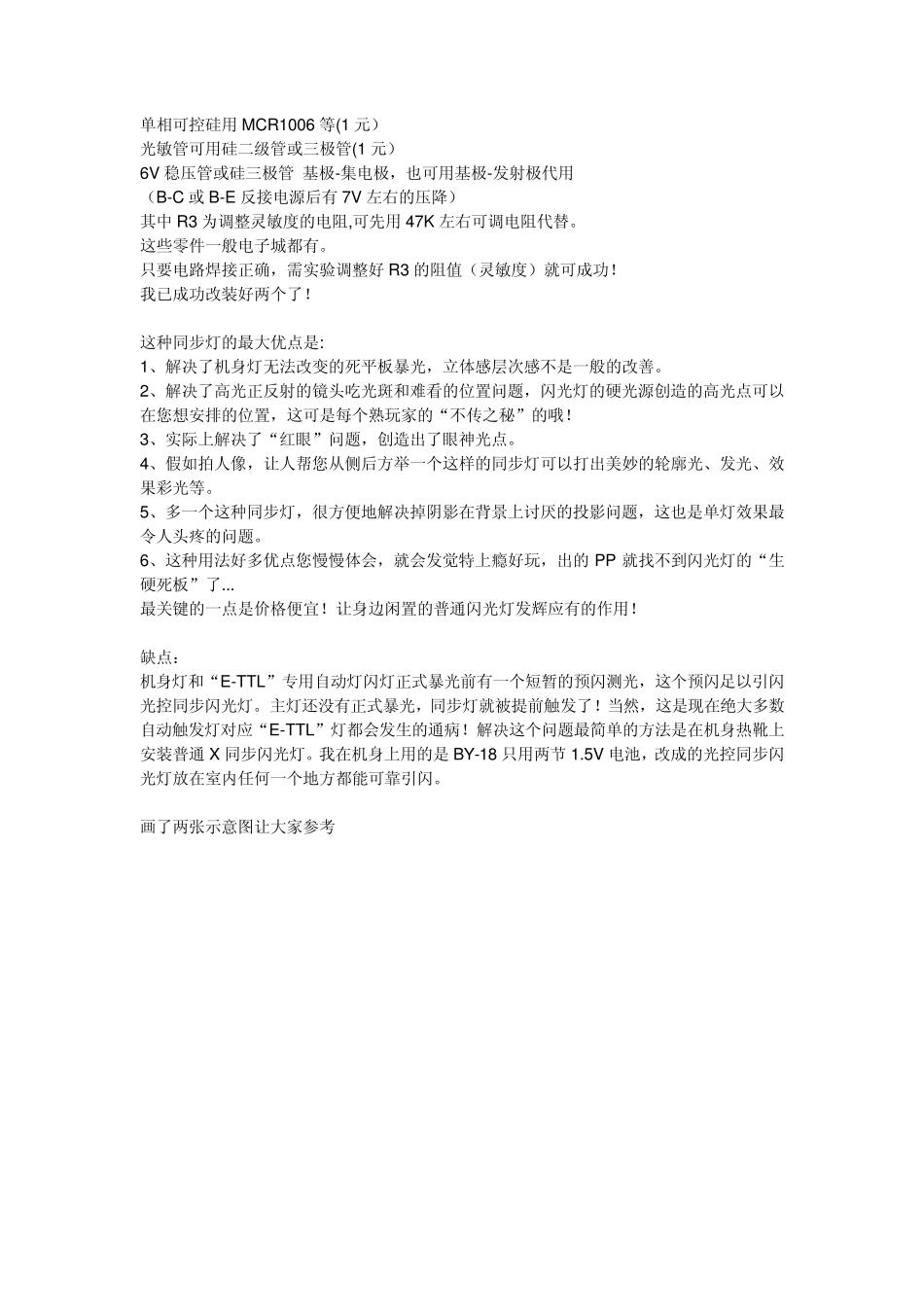

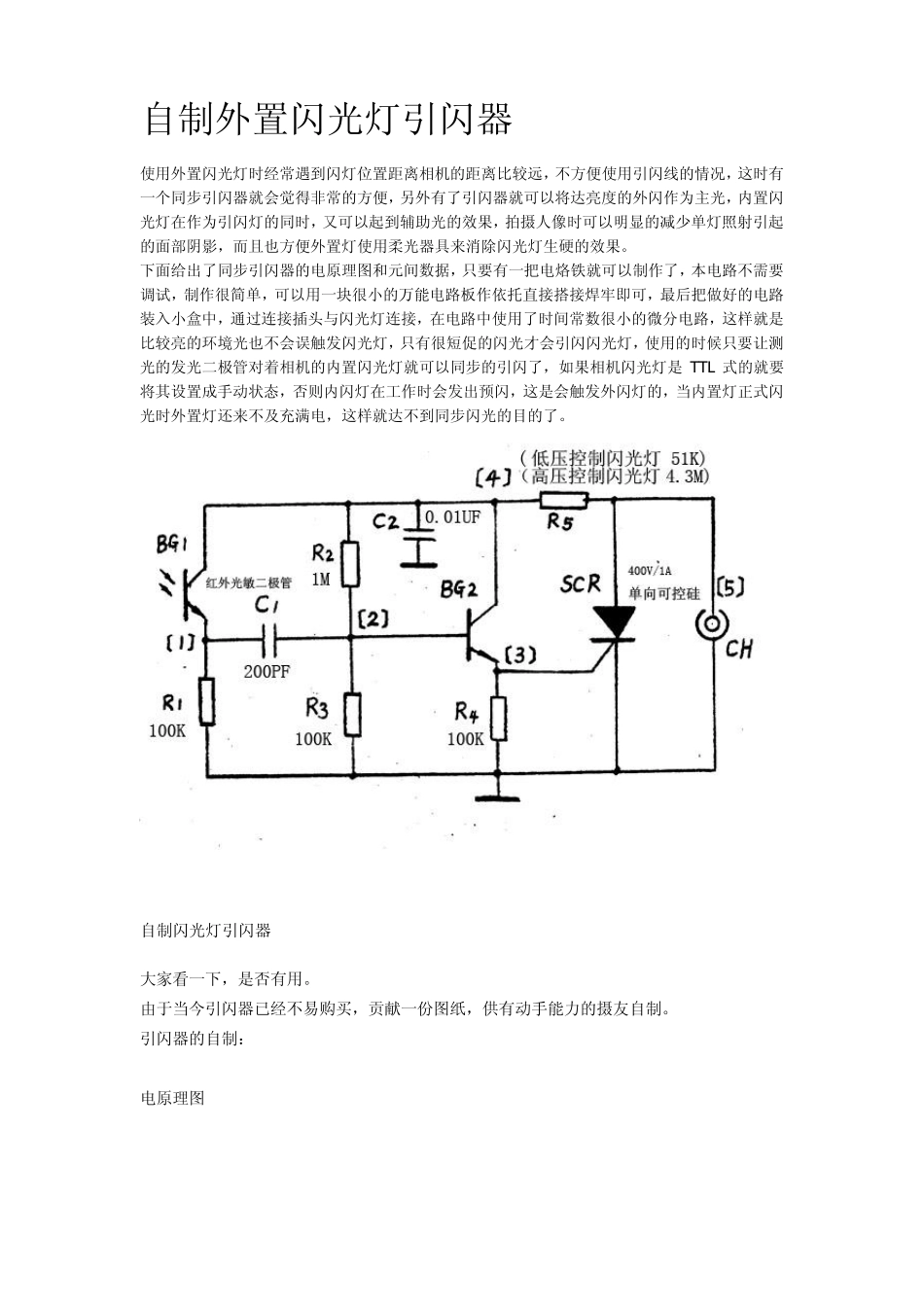

自制外置闪光灯引闪器 使用外置闪光灯时经常遇到闪灯位置距离相机的距离比较远,不方便使用引闪线的情况,这时有一个同步引闪器就会觉得非常的方便,另外有了引闪器就可以将达亮度的外闪作为主光,内置闪光灯在作为引闪灯的同时,又可以起到辅助光的效果,拍摄人像时可以明显的减少单灯照射引起的面部阴影,而且也方便外置灯使用柔光器具来消除闪光灯生硬的效果。 下面给出了同步引闪器的电原理图和元间数据,只要有一把电烙铁就可以制作了,本电路不需要调试,制作很简单,可以用一块很小的万能电路板作依托直接搭接焊牢即可,最后把做好的电路装入小盒中,通过连接插头与闪光灯连接,在电路中使用了时间常数很小的微分电路,这样就是比较亮的环境光也不会误触发闪光灯,只有很短促的闪光才会引闪闪光灯,使用的时候只要让测光的发光二极管对着相机的内置闪光灯就可以同步的引闪了,如果相机闪光灯是 TTL 式的就要将其设置成手动状态,否则内闪灯在工作时会发出预闪,这是会触发外闪灯的,当内置灯正式闪光时外置灯还来不及充满电,这样就达不到同步闪光的目的了。 自制闪光灯引闪器 大家看一下,是否有用。 由于当今引闪器已经不易购买,贡献一份图纸,供有动手能力的摄友自制。 引闪器的自制: 电原理图 本电路为标准电路,已经经过大量制作使用,未发现问题。 利用该引闪器,可以方便的使用各种老式闪光灯,而不必考虑接口问题。更加适用于没有热靴,或者没有同步闪光接口的相机。 不便之处是,要左手既拿闪光灯,又要扶相机。 注意:引闪器的光电管,要有一定的遮挡,避免在某些场合,别人的闪光灯,引闪了您的闪光灯。 该电路体积较小,可以安装在闪光灯内,只要露出光电管 2CU 即可。也可以装于一个小塑料盒中。 经过在 S96 上使用,闪光指数不能直接相加,要减去 2--4GN 值。另外,使用光电引闪器后,总的照射时间要延长约 1/400 秒。所以,快门速度不要高于 1/200 秒。 多支引闪器,可以控制多个闪光灯,适宜照相馆使用。 注:本电路虽然简单,但也要有焊接过半导体收音机的经验。引闪器接口有 300V 的直流高压,请注意人身安全!。 普通闪光灯(如银燕等)的工作原理和电路大同小异,可花不到五元钱就能改成光控同步闪光灯。 这种光控同步闪光灯只要稍懂点电路图的知识,有动手能力的话就可百分之百成功. 我用的材料: 1/8W 电阻(0.05 元/个 X4) 瓷片电容(0.10 元/个) 单相可控硅用 MCR1006 等...
