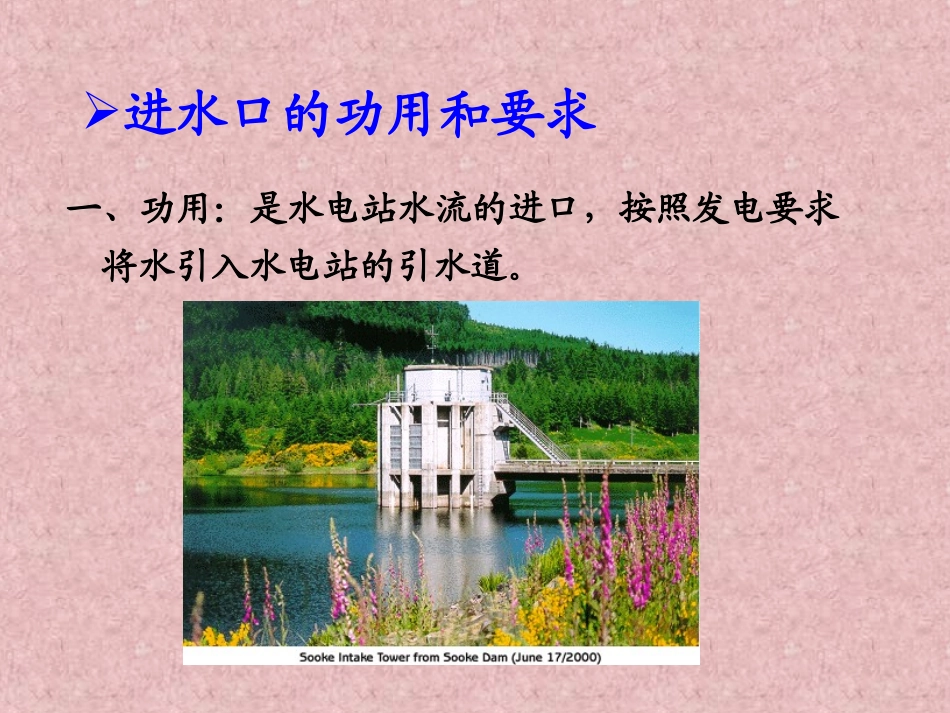

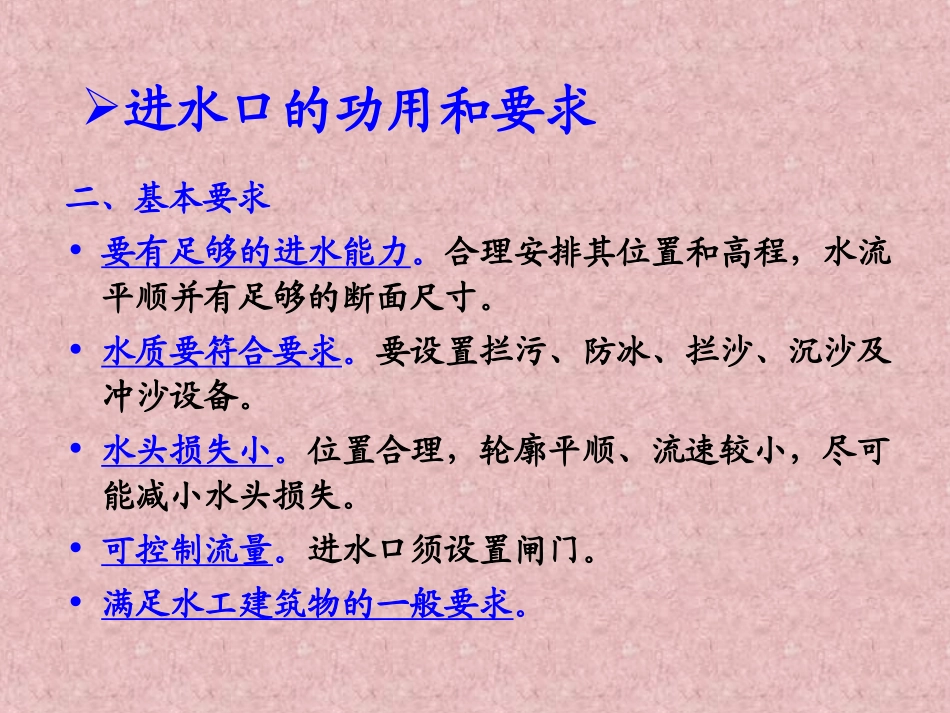

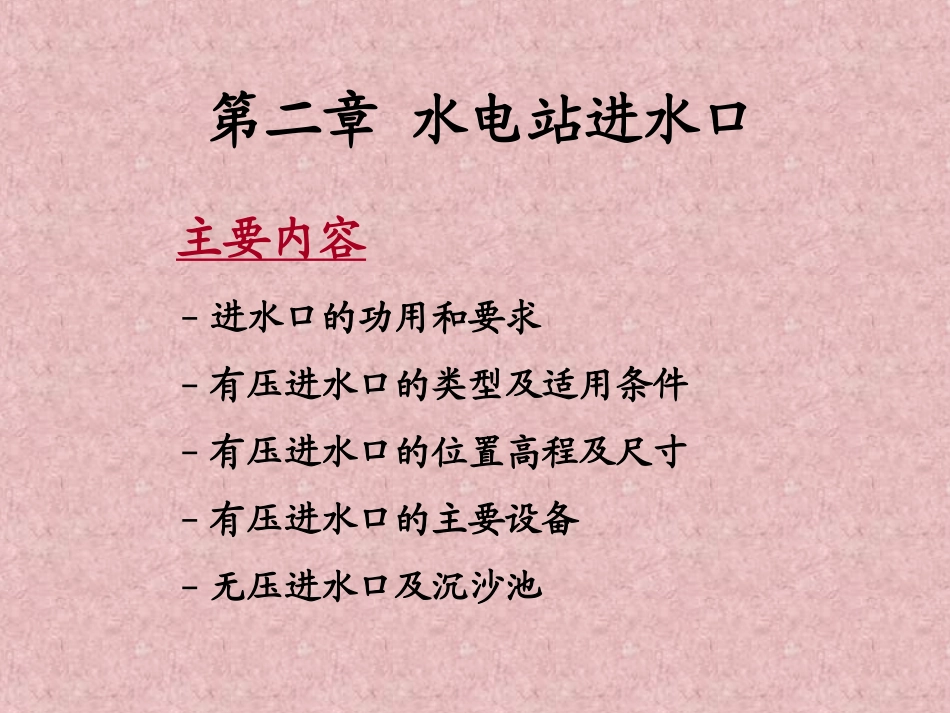

主要内容–进水口的功用和要求–有压进水口的类型及适用条件–有压进水口的位置高程及尺寸–有压进水口的主要设备–无压进水口及沉沙池第二章水电站进水口进水口的功用和要求一、功用：是水电站水流的进口，按照发电要求将水引入水电站的引水道。进水口的功用和要求二、基本要求•要有足够的进水能力。合理安排其位置和高程，水流平顺并有足够的断面尺寸。•水质要符合要求。要设置拦污、防冰、拦沙、沉沙及冲沙设备。•水头损失小。位置合理，轮廓平顺、流速较小，尽可能减小水头损失。•可控制流量。进水口须设置闸门。•满足水工建筑物的一般要求。进水口的功用和要求三、分类(按水流条件分)无压：类似于水闸，水流为明流，引取表层水，适用于无压引水式电站。有压：进水口在最低水位以下，水流为有压流，以引深层水为主。适用于坝式、有压引水式、混合式水电站。有压进水口的类型(按结构特点)和适用条件•闸门竖井式进水口•塔式进水口•岸坡式进水口•坝式进水口（包括河床式进水口）•分层取水进水口有压进水口通常由进口段、闸门段、渐变段及操作平台和交通桥组成。一、闸门竖井式进水口特征：在隧洞进口附近的岩体中开挖进口段和闸门竖井，隧洞进口加以扩大，开挖成喇叭形，以使入水平顺。井壁一般要进行衬砌，闸门安置在竖井中，竖井的顶部布置启闭机及操纵室，渐变段之后接隧洞洞身。适用：工程地质条件较好，岩体比较完整，山坡坡度适宜，易于开挖平洞和竖井的情况。一、闸门竖井式进水口二、塔式进水口（1）特征：进口段、闸门段及其上部框架形成一个塔式结构，耸立在水库中，塔顶设操纵平台和启闭机室，用工作桥与岸边或坝顶相连。塔式进水口可一边或四周进水。适用：当地材料坝及进口处山岩较差、岸坡又比较平缓而不宜采用闸门竖井式进水口的情况。特征：进口段、闸门段及其上部框架形成一个塔式结构，耸立在水库中，塔顶设操纵平台和启闭机室，用工作桥与岸边或坝顶相连。塔式进水口可一边或四周进水。适用：当地材料坝及进口处山岩较差、岸坡又比较平缓而不宜采用闸门竖井式进水口的情况。二、塔式进水口（1）二、塔式进水口（1）二、岸塔式进水口（2）特征：进口段、闸门段和闸门竖井均布置在山体之外，形成一个紧靠在山岩上的单独墙式建筑物，承受水压及山岩压力。要有足够的稳定性和强度。适用：地质条件差，山坡较陡，不易挖竖井的情况。二、岸塔式进水口（2）三、岸坡式进水口特征：又称为斜卧式进水口，其结构连同闸门槽、拦污栅槽贴靠斜坡倾斜的岸坡布置，以减小或免除山岩压力，同时使水压力部分或全部传给山岩承受。适用：地质条件差，不易挖竖井的情况。三、岸坡式进水口四、坝式进水口特征：进水口依附在坝体的上游面上，并与坝内压力管道连接。进口段和闸门段常合二为一，布置紧凑。适用：混凝土重力坝的坝后式厂房、坝内式厂房和河床式厂房。四、坝式进水口有压进水口的位置、高程及尺寸一、位置原则：水流平顺、对称，不发生回流和漩涡，不出现淤积，不聚集污物，泄洪时仍能正常进水。进水口后接压力隧洞，应与洞线布置协调一致，要选择地形、地质及水流条件均较好的位置。有压进水口的位置、高程及尺寸二、高程1、顶部高程：进水口顶部高程应低于运行中可能出现的最低水位，并有一定的埋深：(61)crSCVd2、底部高程：进水口的底部高程通常在水库设计淤沙高程以上0.5~1.0m，当设有冲沙设备时，应根据排沙情况而定。有压进水口的位置、高程及尺寸三、轮廓尺寸组成：一般由进口段、闸门段、渐变段组成进水口的轮廓应使水流平顺，流速变化均匀，水流与四周侧壁之间无负压及涡流。进口流速不宜太大，一般控制在1.5m/s左右1、进口段作用是连接拦污栅与闸门段。隧洞进口段为平底，两侧收缩曲线为四分之一圆弧或双曲线，上唇收缩曲线一般为四分之一椭圆。进口段的长度没有一定标准，在满足工程结构布置与水流顺畅的条件下，尽可能紧凑。2、闸门段•闸门段是进口段和渐变段的连接段，闸门及启闭设备在此段布置。•闸门段一般为矩形，事故闸门净过水面积为(1.1~1.25)洞面积；检修闸门孔口与此相等或稍大。•门宽B等于洞径D，门...
