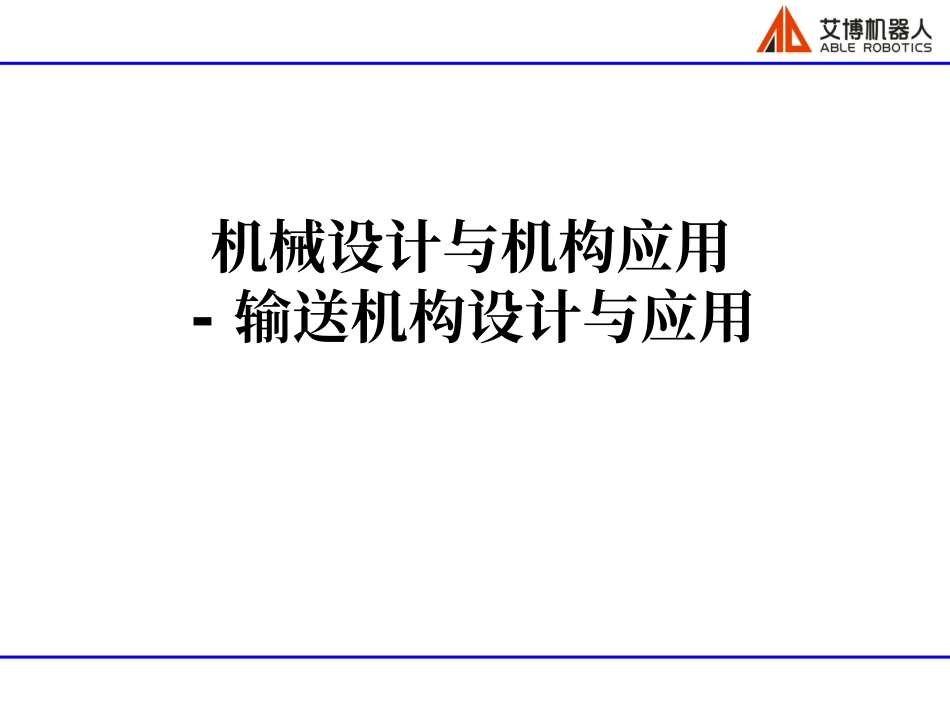

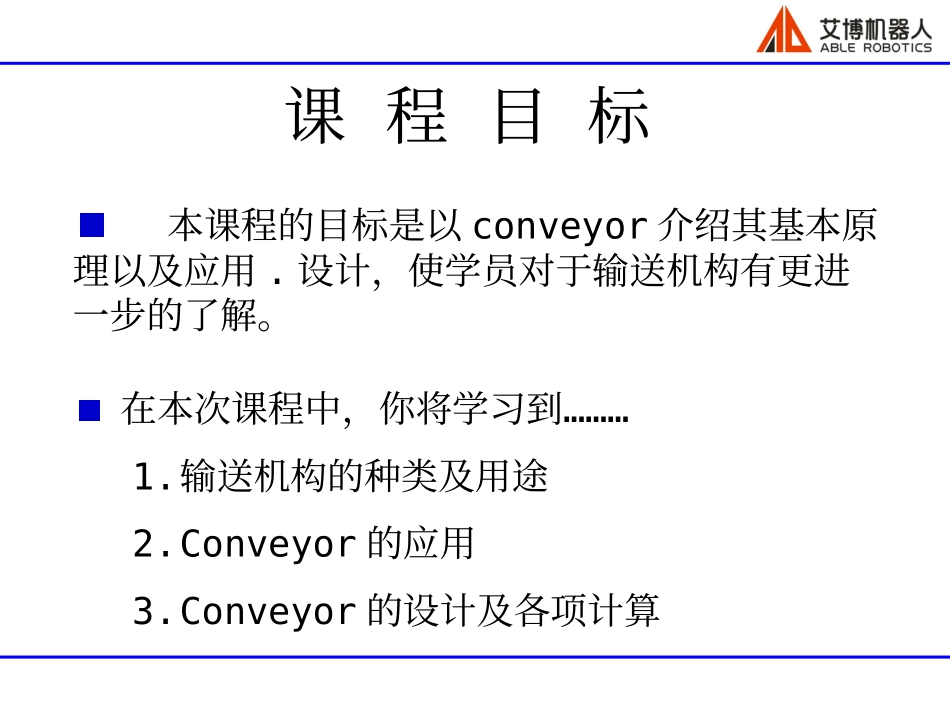

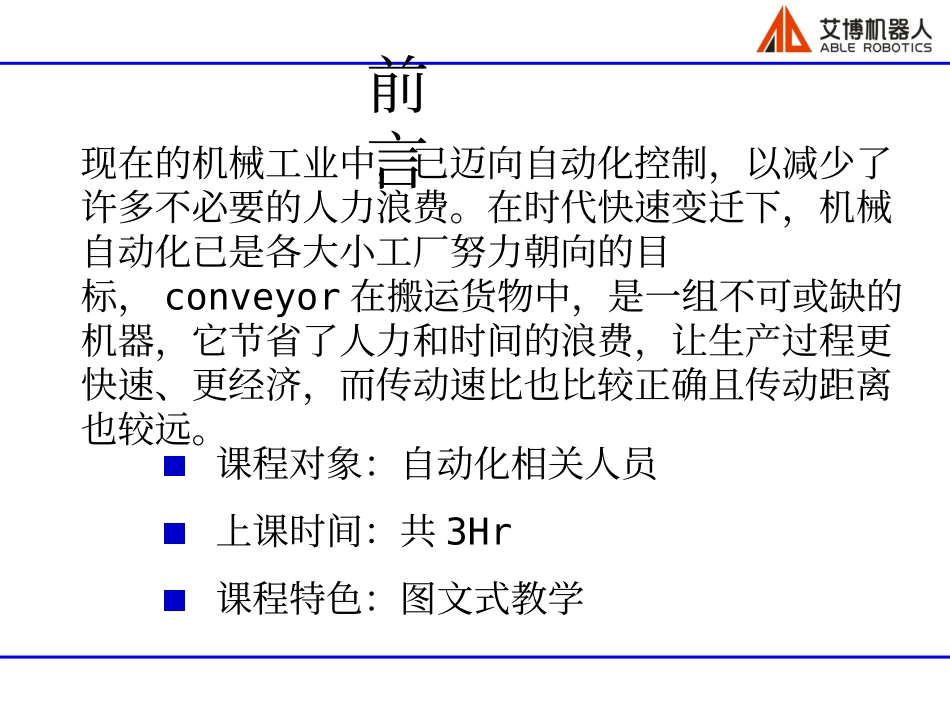

机械设计与机构应用-输送机构设计与应用前言课程对象：自动化相关人员上课时间：共3Hr课程特色：图文式教学现在的机械工业中，已迈向自动化控制，以减少了许多不必要的人力浪费。在时代快速变迁下，机械自动化已是各大小工厂努力朝向的目标，conveyor在搬运货物中，是一组不可或缺的机器，它节省了人力和时间的浪费，让生产过程更快速、更经济，而传动速比也比较正确且传动距离也较远。课程目标本课程的目标是以conveyor介绍其基本原理以及应用.设计，使学员对于输送机构有更进一步的了解。………在本次课程中，你将学习到1.输送机构的种类及用途2.Conveyor的应用3.Conveyor的设计及各项计算目录1.输送机构的种类2.Conveyor的构成3.Conveyor的设计及各项计算输送机构的种类输送带:输送带为搬运界之王，用于低负荷之搬运工作，却不耐高温、低温。也无法进行水平面内的循环或急角度搬运，常用于电子业。输送机构的种类链式输送机：有的搬运物种类、搬运方法不得不用链式输送机。用于高负荷之搬运工作,链式输送机的生命在于链条，链条天生就会磨耗。减少磨耗、延长寿命乃是减低搬运费的最大课题。螺旋式输送机：用于将高处物品往低处传送，或低处物品往高处传送，也能横向传送，传送中可附加脱色.干燥.冷却.搅拌等工，常用于成型机或沙石业。输送机构的种类震动槽式输送机：金属槽有向上向前震动力，把产品之细小零件输送至预定位置，常用于电子业及自动化设备。输送机构的种类滚筒式输送机：具有许多可以滚动的滚筒，因此物件在其上移动时耗力很小，此种输送机之动力是藉由人力运送，用于轻负载塲所。输送机构的种类悬空环链式输送机：由悬空单轨空中吊运车运行其上，每隔一段距离有一辆连系在循环链索上，吊运车之下有曲钩或其他运装设备。其优点是悬空而过，不占地位用作预储应用原料在应用点，用于电镀生产线。输送机构的种类斜槽式输送机：具有光滑之表面，利用物件本身之重力而下滑到预定之地点。盘旋输送机为可弯曲、倾斜的特殊输送带。托盘式升降机用于仓库内的垂直运送。输送机构的种类Conveyor的构成从动轮惰轮主动轮马达连结机构Conveyor的构成马达:提供conveyor运转之动力.连结机构:连结动力源及主动轮并传送动力至conveyor上,可为连轴器或皮带机构.主动轮:与马达连结并带动皮带的皮带轮.从动轮:支撑皮带之轮,通常轮中有轴承.惰轮:用以支撑及调整皮带张力之轮,通常轮中有轴承.Conveyor的构成皮带:皮带由1.表层橡胶2.breaker层3.人丝帆布层4.背面橡胶层所组成，皮带的强度主要取决于带宽及层数.计算上之必要基本数值搬运物的特性:1.粒度,最大块mm见方%,最小粒径%,最好包括粒度的分布2.视比重,输送物名称,独特性质3.湿度.水分%.静止角.滑动角.温度4.摩耗性.腐蚀性.附着性.浮游性.潮解性.易碎输送量与搬运路线1.平均输送量m3/h,最大输送量m3/h2.运转时间,连续运转或断续运转3.搬运路线,水平或倾斜4.搬运距离,装缷方法输送速度Conveyor的设计及各项计算Conveyor的设计及各项计算平形带式输送机的理论搬运量Qm(m3/h)Qm=F1•3600v=240v(0.9B-0.05)2Qm=理论搬运量m3/hF1=带上搬运物的断面积m2V=输送带速度m/secConveyor的设计及各项计算平形带式输送机的理论搬运量Qm(m3/h)皮带强度:皮带主要强度主要取决于皮带层数及宽度n=T1/σ•Bn=带的层数T1=作用于带的最大张力kgB=带宽cmσ=芯体的容许应力kg/cmConveyor的设计及各项计算需求马力计算:Nm=N/ηN=N1+N2±N3+Nt=0.06f•w•v(l+l0)/270+f•Q(l+l0)/270±Q•H/270+NtNm=总马力η=机械效率N1=无负荷马力N2=水平负荷马力N3=垂直负荷马力Nt=tripperf=摩擦系数W=搬运物以外运动部份的重量kg/mV带速度m/minl=输送机水平搬运距离l0=中心距修正值Q=搬运量H=垂直搬运高度±mConveyor的设计及各项计算Conveyor的设计及各项计算马达马力计算及决定:Nm=N/ηConveyor的设计及各项计算皮带张力:P=T1-T2T1=P(eμθ/eμθ-1)T2=P(1/eμθ-1)P=皮带有效张力kgT1=拉张部皮带的最大张力kgT2=松弛部皮带的最小张力kgμ=主动轮与皮带间的摩擦系数θ=主动轮与皮带间的接触角度Q&A
