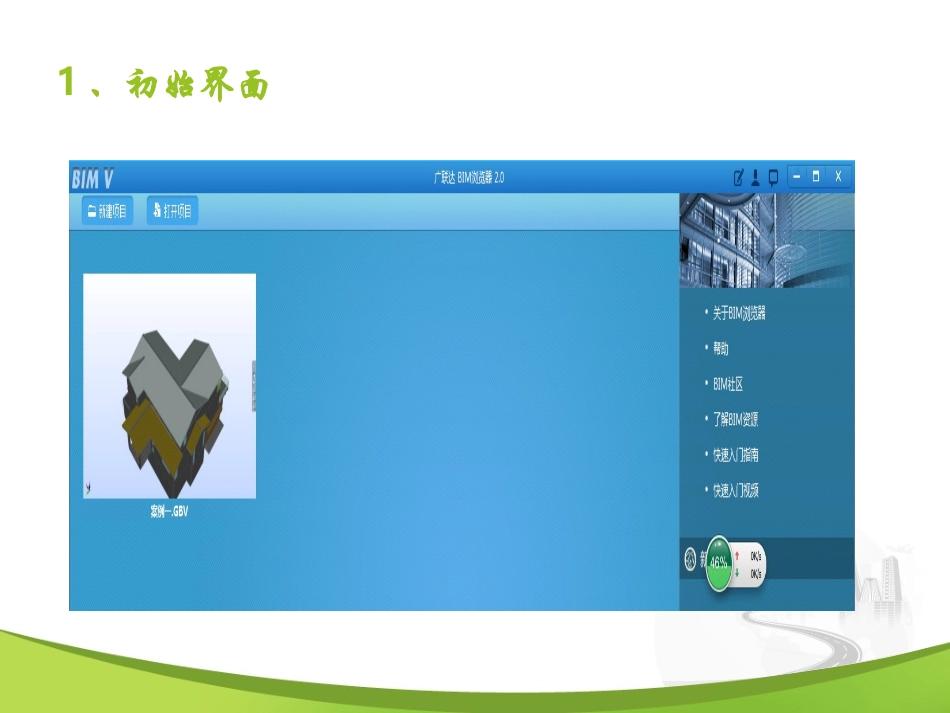

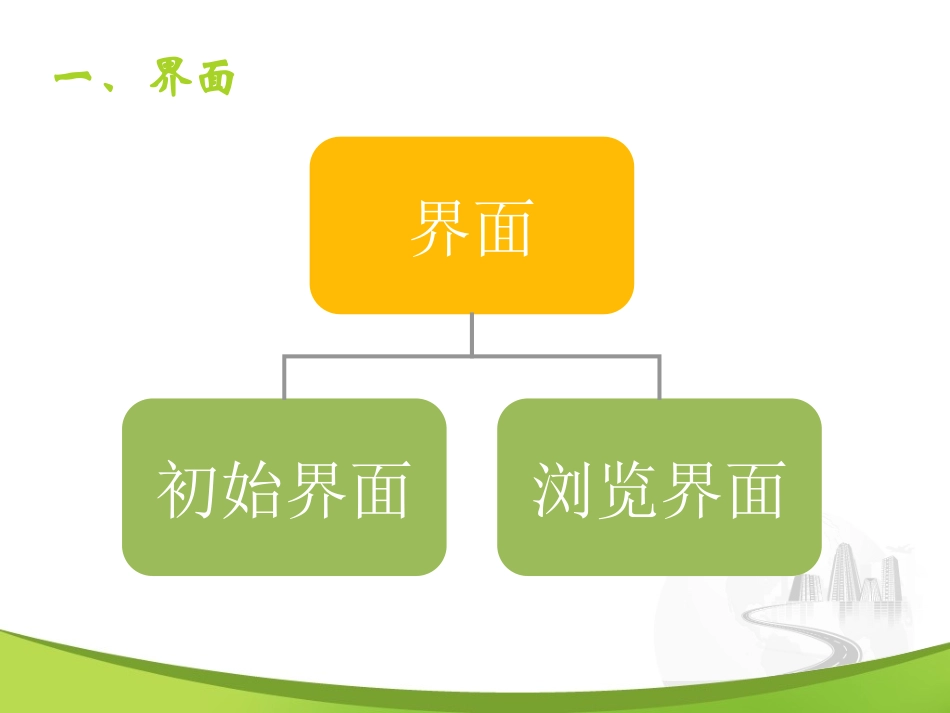

广联达BIM浏览器试用总结一、界面界面初始界面浏览界面1、初始界面1、包括：新建项目、打开项目、帮助栏；2、注意：使用“打开项目”只能打开之前已使用BIM浏览器打开并保存过后的项目；3、帮助栏暂时不可用；2、浏览界面：保存与另存为；：退出当前工程，回到最初界面；：进行选项的设置；：对igms与ifc格式的模型进行导入；：对已导入的模型进行删除；：视图功能下可以查看模型文件的模型树、属性、工程量、可设置视点及添加图元属性；：导出供Ipad版浏览器使用的文件；：查看模型文件的轴网，但目前由Revit导出的igms文件，不可以查看轴网；：提供8中不同的视图角度；：提供2中模型文件显示形式；包括功能按钮：包括功能按钮：：漫游,可显示任务模型，可设置重力，碰撞及漫游速度；：按路线漫游；：2种模型显示状态；：可对模型进行测量，包括点之间距离测量，角度与面积的测量，可删除测量线，可将测量线转化为红线标注；：可设置切面与剖面；1.igms格式文件的来源有三种，如下：1)从广联达GGJ、GCL、GQI导出igms文件；2)从revit（建筑、结构）导出gfc文件，gfc文件导入广联达GCL后，汇总计算，导出igms文件；3)从revit（建筑、结构、MEP）直接导出igms文件，此种方式需要先安装revit导出igms插件（目前此插件支持revit2013、2014和2015版本），安装后打开revit在附加模块点击导出igms文件即可，如下图：4)2)和3)两种方式的区别在于，前者得到的igms模型是有工程量的，后者没有工程量；注意：导入模型时支持两种格式：igms和ifc，两种格式的来源具体如下：2.ifc格式文件的来源有三种，如下：1)magicad导出ifc；2)tekla导出ifc；3)revit导出ifc；二、功能1、图元文件管理2、属性及工程量查看3、视点、图元属性及标注的导出4、漫游及按路线行走5、切面及剖面6、距离及标高测量7、移动端（Ipad）浏览器8、云端的上传与下载1、图元文件管理1）打开软件点击新建按钮，新建项目，进入浏览界面（或点击打开项目，打开已使用BIM浏览器打开并保存过后的项目）；2）浏览界面弹出打开模型文件对话框，如下：若无，可点击导入模型图标，也可出现以上对话框。选择要打开模型，点击打开，可导入模型。模型文件可导入多个，比如对于一个项目，分建筑、给排水、通风、电气等，可将这些模型文件同时导入；3）导入的模型通过模型树来进行管理，模型树的功能有点类似于Revit中项目浏览器的功能。在模型树中可以看到导入了哪些模型文件，如下图（左）：可点击模型文件前的三角形箭头，进一步查看模型文件，如上图（右）；4）模型树分为层次视图（文件→区域→楼层→专业→构件类型→图元）与构建视图（文件→专业→构件类型→构件→图元），可通过层次视图与构建视图图标进行切换，左边为层次视图，右边为构建视图；5）可对模型或模型构件进行隐藏。点击模型树对话框右边的眼睛图案，对构件进行批量或单个的进行隐藏；6）选择楼层及以下的层级（构件视图下专业以下的层级）时，会出现如图显示图标（左边是颜色管理，右边是材质管理），点击可对构建进行批量或单个的进行显示颜色与材质管理；【注：对于颜色管理，更改的颜色只能在实体显示形式下可见，而材质的修改只能在纹理贴图显示形式下可见。】7）在实体显示状态下，还可对模型设置透明度。点击颜色管理按钮，选择更多，进入选择颜色对话框。右下角有一个Alpha通道，如下图更改数值可设置透明度，数值越小，越透明。这可以使得漫游或按路线行走时，可以看到内部结构；8）若不小心关闭了模型树对话框，可在视图下拉框中选择模型树；9）在模型树中双击构件，可选中模型中的相应构建。（目前还不能选择构件后在模型树中显示相应构件）2、属性及工程量查看1）选中相应构建，可在视图下拉框中选择属性或（和）工程量，可查看构件的属性（属性对话框在界面右侧）和工程量（工程量对话框在界面下方），如图：工程量对话框属性对话框2）对于属性，一次只能查看一个构件的属性，而对于工程量，可以汇总工程量，只需勾选工程量对话框的左侧的汇总工程量即可：3、视点、图元属性及标注的导出1）视点a)选中相应构建，可在视图下拉框中选择视点或图元属性，...
