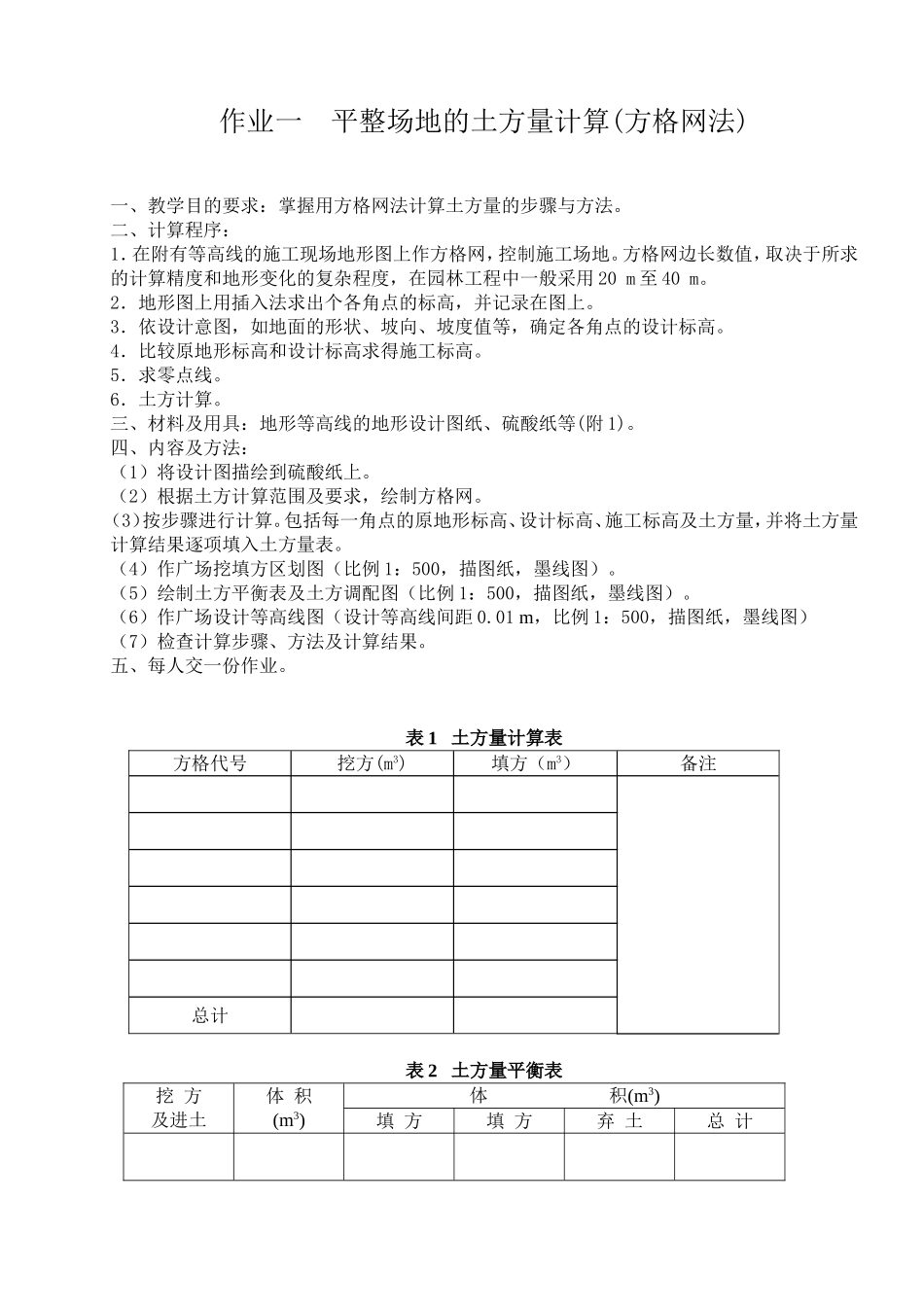

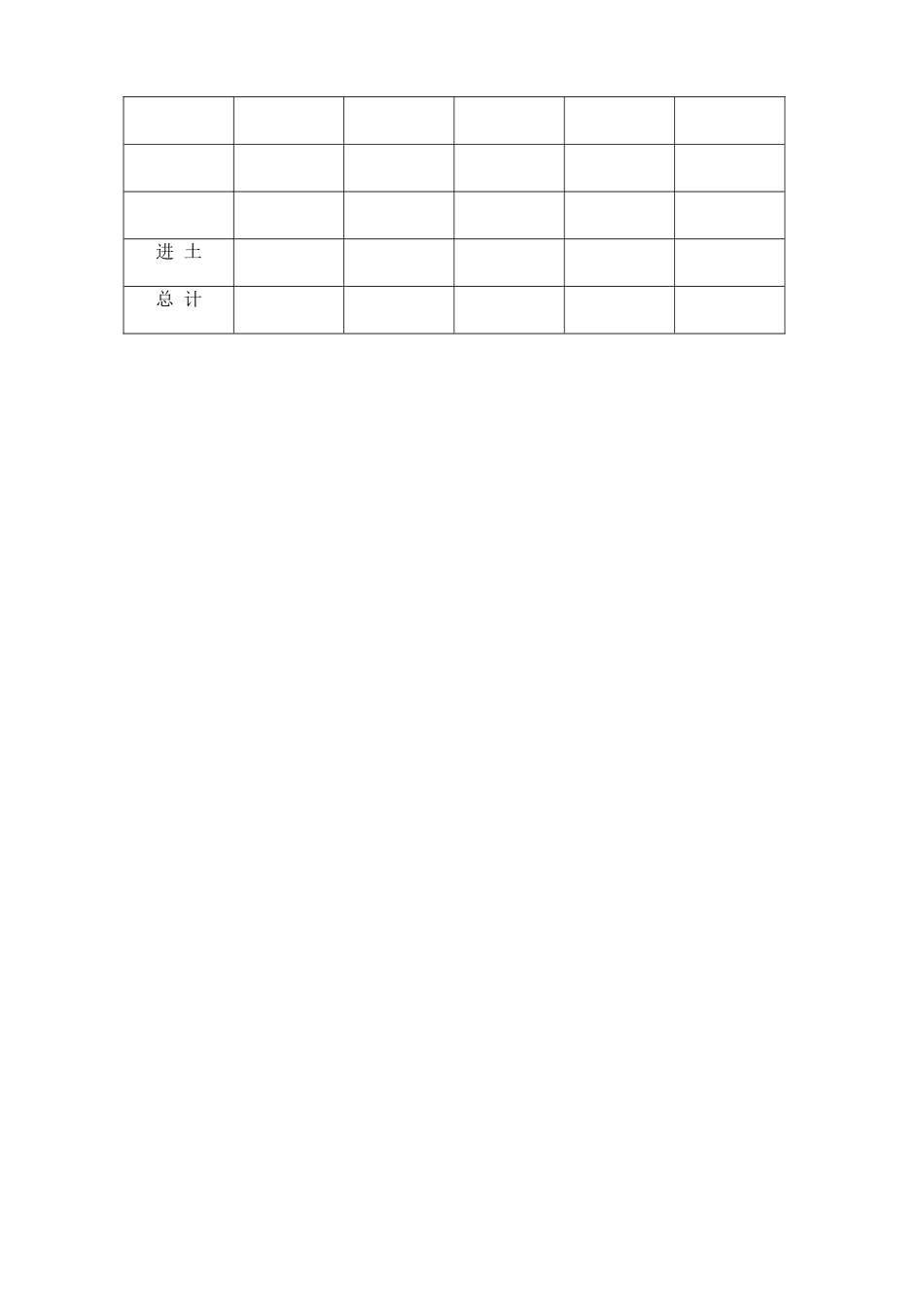

园林工程作业及实习指导书福建农林大学园林学院园林系2010．9作业一平整场地的土方量计算(方格网法)一、教学目的要求：掌握用方格网法计算土方量的步骤与方法。二、计算程序：1．在附有等高线的施工现场地形图上作方格网，控制施工场地。方格网边长数值，取决于所求的计算精度和地形变化的复杂程度，在园林工程中一般采用20m至40m。2．地形图上用插入法求出个各角点的标高，并记录在图上。3．依设计意图，如地面的形状、坡向、坡度值等，确定各角点的设计标高。4．比较原地形标高和设计标高求得施工标高。5．求零点线。6．土方计算。三、材料及用具：地形等高线的地形设计图纸、硫酸纸等(附1)。四、内容及方法：（1）将设计图描绘到硫酸纸上。（2）根据土方计算范围及要求，绘制方格网。（3）按步骤进行计算。包括每一角点的原地形标高、设计标高、施工标高及土方量，并将土方量计算结果逐项填入土方量表。（4）作广场挖填方区划图（比例1：500，描图纸，墨线图）。（5）绘制土方平衡表及土方调配图（比例1：500，描图纸，墨线图）。（6）作广场设计等高线图（设计等高线间距0.01m，比例1：500，描图纸，墨线图）（7）检查计算步骤、方法及计算结果。五、每人交一份作业。表1土方量计算表方格代号挖方(m3)填方（m3）备注总计表2土方量平衡表挖方及进土体积(m3)体积(m3)填方填方弃土总计进土总计作业二园路设计一、教学目的要求：通过园路设计的实践教学使学生掌握园路的设计要点、平面设计、结构设计和装饰设计二、设计条件与内容：1、绘图工具：绘图笔、图纸、图板、三角板等。2、设计条件：某公园有一局部，拟辟为安静休息区，区内设茶点部（附露天茶座）、工艺品商亭。其道路、建筑及道路的规划（除了丹枫屿外如图所示）。土壤质地为较坚实的壤土，地下水位一般为2米，湖边及岛的底下水位为0.8米，常水位44.50米，湖底平均标高是43.00米，湖岸及四周均用山石驳岸，岸高出常水位0.6米。（见附图）3、设计内容（1）在“丹枫屿”上布置一座休息亭，作地形、园路及汀步设计。总图（比例尺1：100），园路铺砖、横断面结构设计及汀步结构图（比例尺1：20）。（2）“绿漪清心”沿湖地段是露天茶座，要求作场地铺砖设计。建筑台明高程围45.80米，总图（比例尺1：200），内容应包括铺砖范围、种植池、台阶位置、地面高程及排水坡度；铺砖图案及结构设计图（1：20）。（3）在“绿漪清心”茶点部北面有二条小路；一条婉蜒穿谷北去，环境幽静；另一条沿湖向东通工艺品亭，环境开阔热闹。试作路面铺砖及结构设计图。（4）图纸要求正式图纸均要求用描图纸墨线绘制。4、每人交一份作业。附：表1竖向设计坡度、斜率、倾斜角选用表序号边坡坡度1：m土壤自然倾斜角α坡值tgα适用范围11：0.5860º1.73游人蹬道限值21：0.6258º1.60砖石路坡极值31：1.0045º1.00假石坡度宜值，干黏土坡角限值41：1.2339º0.81砖石路坡极值51：1.4335º0.70水泥路坡极值，梯级坡角终值61：1.6731º0.60之字形道路坡限值，沥青路坡限值71：1.7230º0.58梯形坡角始值，土坡限值，园林地形土壤自然倾斜角极值81：2.1425º0.47草坡极值（适用割草机），卵石坡角、中砂腐殖土坡角91：2.7420º0.36101：3.0818º0.32台阶设置坡度宜值，人感吃力坡度111：3.2717º0.31需设台阶、踏步121：3.4916º0.29礓礤（锯齿形坡道）终值131：3.7315º0.27湿黏土坡角141：4.7012º0.21坡道设置终值，丘陵坡度、台地、街坊、小区园路坡度终值，可开始设台阶151：5.6710º0.18粗糙及有防滑条斜坡道始值161：7.128º0.14残疾人轮道限制，丘陵坡度始值171：7.607.5º0.13老幼皆宜游览步道限值181：8.147º0.12机动车限值，面层光滑的坡道终值191：14.304º0.07自行车骑行极值、舒适坡度值201：28.642º0.035手推车、非机动车限值211：57.291º0.017土质明沟限值221：260.430.22º0.0038草坪和轮椅车适宜坡值231：333.110.172º0.0030最小地面排水坡值表2地形设计中坡值的取用（引自《景园建筑工程规划与设计》，吴为廉1996）坡值项目适宜坡度极值特点说明游览步道≤8≤12设台阶或礓礤散步步道1~2＜4主园路（通机动车）0.5~6（8）0.3~10当＜0...
