设计识图基本知识VIP免费

设计识图基本知识_第1页
1/24
设计识图基本知识_第2页
2/24
设计识图基本知识_第3页
3/24

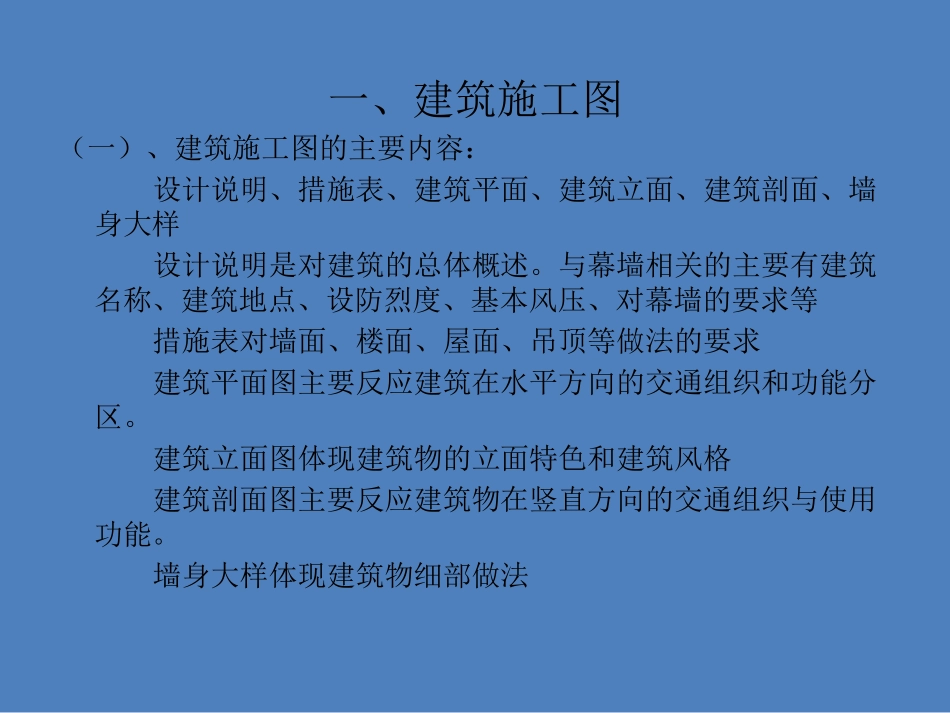

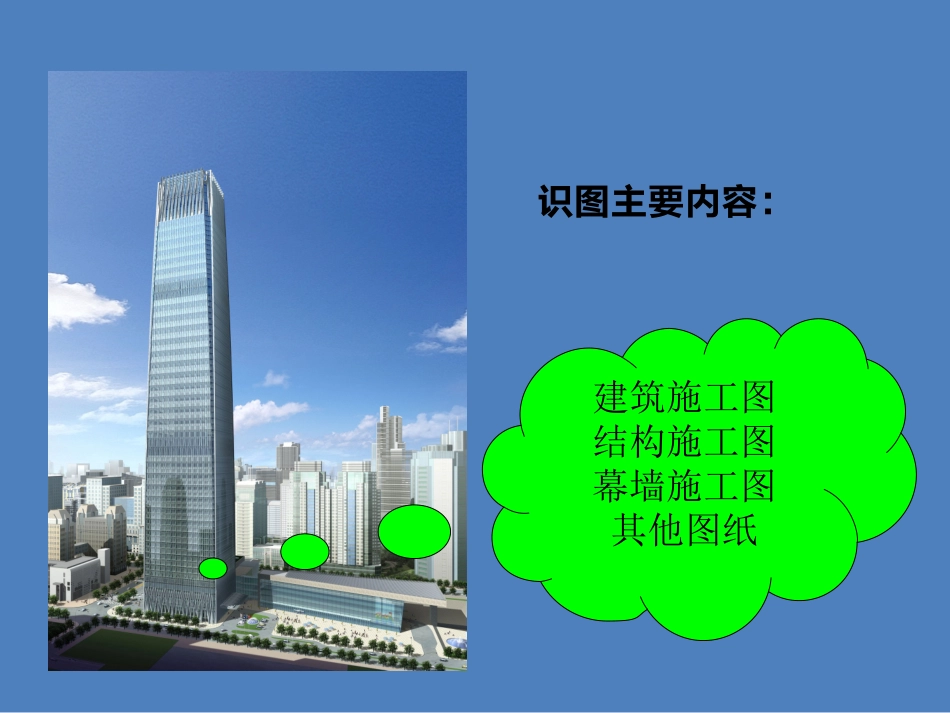

设计识图基本知识建筑施工图结构施工图幕墙施工图其他图纸识图主要内容:一、建筑施工图(一)、建筑施工图的主要内容:设计说明、措施表、建筑平面、建筑立面、建筑剖面、墙身大样设计说明是对建筑的总体概述。与幕墙相关的主要有建筑名称、建筑地点、设防烈度、基本风压、对幕墙的要求等措施表对墙面、楼面、屋面、吊顶等做法的要求建筑平面图主要反应建筑在水平方向的交通组织和功能分区。建筑立面图体现建筑物的立面特色和建筑风格建筑剖面图主要反应建筑物在竖直方向的交通组织与使用功能。墙身大样体现建筑物细部做法(二)、建筑图的中的一些专业术语:1、轴线:是人为地在建筑图纸中为了标示构件的详细尺寸,按照一般的习惯或标准虚设的一道线(在图纸上),习惯上标注在对称界面或截面构件的中心线上,如基础、梁、柱等结构上。主要作用是定位。2、轴距:相邻轴线之间的距离。3、女儿墙:女儿墙在古代时叫“女墙”,包涵着窥视之义,是仿照女子“睥睨”之形态,在城墙上筑起的墙垛,所以后来便演变成一种建筑专用术语。特指房屋外墙高出屋面的矮墙4、窗间墙:两窗之间的墙体为窗间墙。5、窗槛墙:窗台下部的墙体为窗槛墙。6、标高:表示建筑物各部分的高度。标高分绝对标高和相对标高。绝对标高,我国是把黄海平均海平面定为绝对标高的零点,其他各地标高以此为基准,常用在总图上。相对标高是把室内首层地面高度定为相对标高的零点,即通常称的正负零,用于建筑物施工图的标高标注、竖向定位。7、变形缝:伸缩缝(温度缝〉、沉降缝和抗震缝的总称。8、吊顶:悬吊在房屋屋顶或楼板结构下的顶棚。一般采用轻钢龙骨连接面板。9、分格:立面中外墙的划分线。可以体现建筑效果,同时受材料限制。(三)、建筑符号:1、建筑轴网2、轴号3、轴线尺寸4、标高5、分格尺寸6、剖切符号7、索引符号8、指北针二、结构施工图(一)、结构施工图主要内容:梁配筋图:表示建筑结构中主要受弯构件的钢筋配置框架梁将楼盖荷载传递到柱、墙上的梁板配筋图:表示建筑结构中承重楼板的钢筋配置图。板是指直接承受楼面荷载的板柱配筋图:表示建筑结构中承重柱的钢筋配置图。重点确定:梁截面大小、位置、与幕墙相邻梁的外边线板厚度、位置、与幕墙相邻板的外边线柱截面大小、位置(二)、常见的结构的形式:1.框架结构:由梁和柱为主要构件组成的承受竖向和水平作用的结构。2.剪力墙结构:由剪力墙组成的承受竖向和水平作用的结构。是用钢筋混凝土墙板来代替框架结构中的梁柱,能承担各类荷载引起的内力,并能有效控制结构的水平力,这种用钢筋混凝土墙板来承受竖向和水平力的结构3.框剪结构:由框架和剪力墙共同承受竖向和水平作用的结构4.筒体结构:由竖向筒体为主组成的承受竖向和水平作用的高层建筑结构。筒体结构的筒体分剪力墙围成的薄壁筒和由密柱框架或壁式框架围成的框筒等。主要包含框架-核心筒结构(由核心筒与外围的稀柱框架组成的高层建筑结构);筒中筒结构(由核心筒与外围框筒组成的高层建筑结构)(三)、其他常见混凝土结构:1、圈梁:是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处,沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。2、过梁:设置在门窗或孔洞顶部,用以传递其上部荷载的梁3、构造柱:在多层砌体房屋墙体规定部位,按构造配筋,并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱。通常称为混凝土构造柱,简称构造柱4、抗风柱:为承受风荷载而在房屋山墙处设置的柱(三)、其他常见混凝土结构:1、圈梁:是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处,沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。2、过梁:设置在门窗或孔洞顶部,用以传递其上部荷载的梁3、构造柱:在多层砌体房屋墙体规定部位,按构造配筋,并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱。通常称为混凝土构造柱,简称构造柱4、抗风柱:为承受风荷载而在房屋山墙处设置的柱三、钢结构识图(一)、钢结构结构的形式:桁架结构:桁架指的是桁架梁,是格构化的一种梁式结构。桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。由...
