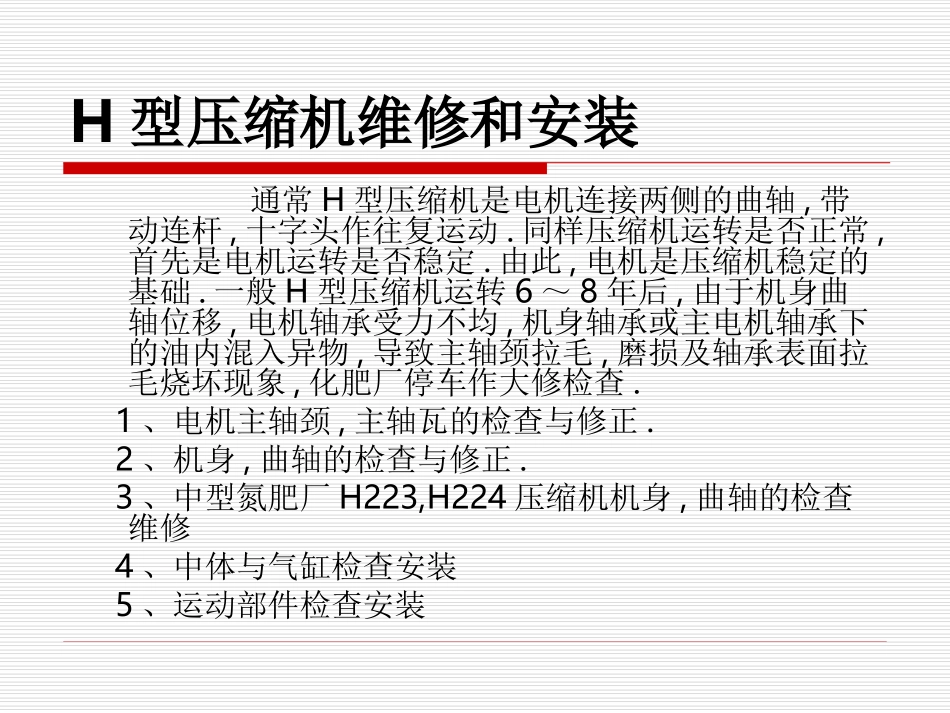

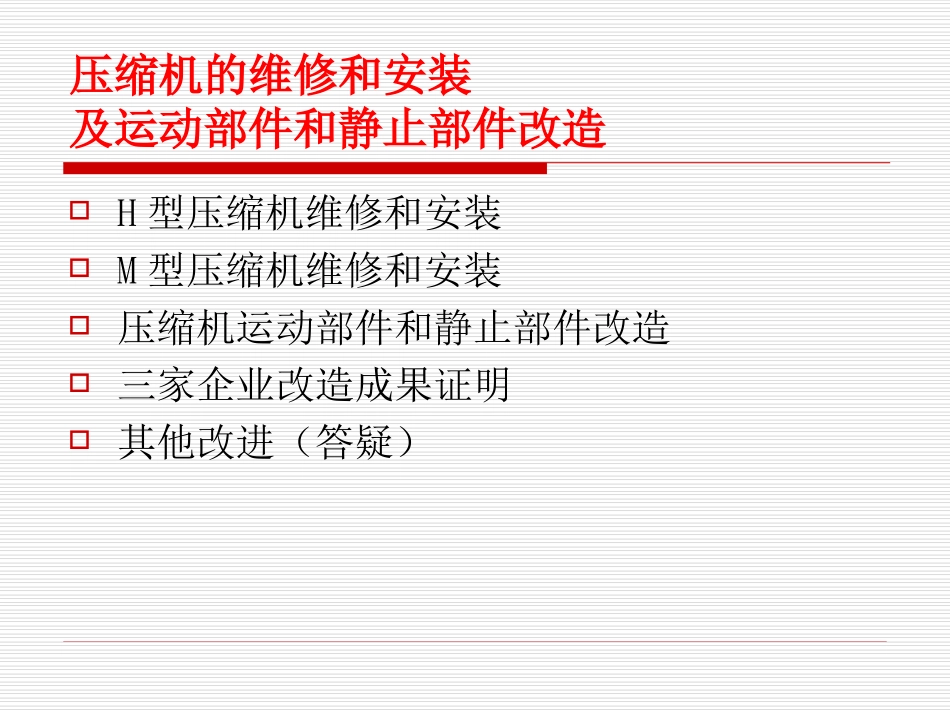

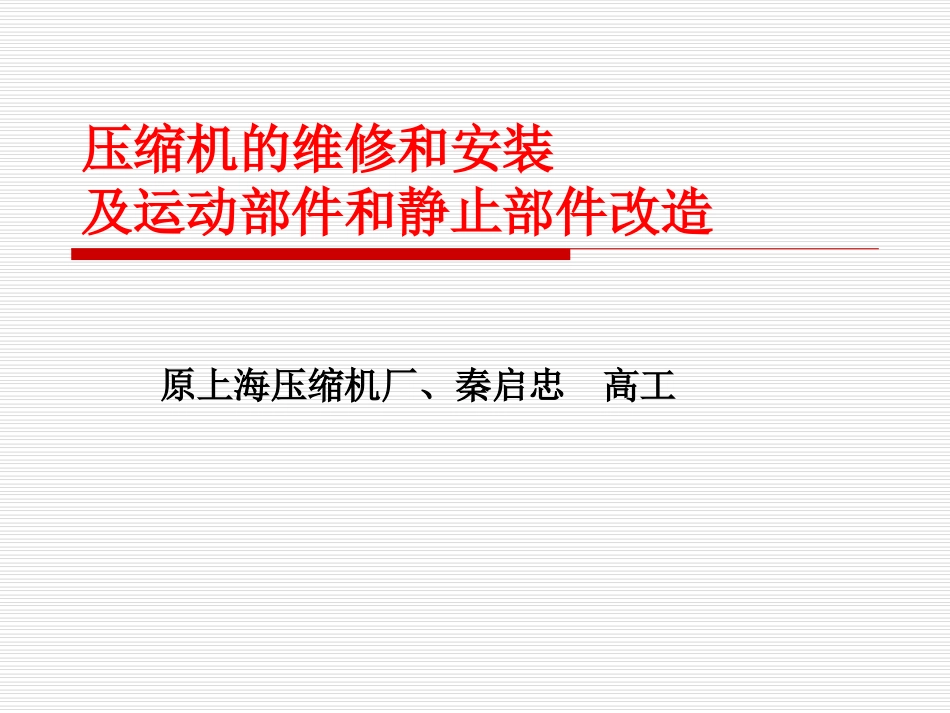

压缩机的维修和安装及运动部件和静止部件改造原上海压缩机厂、秦启忠高工压缩机的维修和安装及运动部件和静止部件改造H型压缩机维修和安装M型压缩机维修和安装压缩机运动部件和静止部件改造三家企业改造成果证明其他改进（答疑）H型压缩机维修和安装通常H型压缩机是电机连接两侧的曲轴,带动连杆,十字头作往复运动.同样压缩机运转是否正常,首先是电机运转是否稳定.由此,电机是压缩机稳定的基础.一般H型压缩机运转6～8年后,由于机身曲轴位移,电机轴承受力不均,机身轴承或主电机轴承下的油内混入异物,导致主轴颈拉毛,磨损及轴承表面拉毛烧坏现象,化肥厂停车作大修检查.1、电机主轴颈,主轴瓦的检查与修正.2、机身,曲轴的检查与修正.3、中型氮肥厂H223,H224压缩机机身,曲轴的检查维修4、中体与气缸检查安装5、运动部件检查安装H型压缩机维修和安装电机主轴颈,主轴瓦的检查与修正.1〉.主轴颈表面光洁度低于,应修光与打磨.2〉.主轴颈椭圆度与锥度≤0.03.3〉.电机轴向水平≤0.01/1000毫米,径向水平≤0.10/1000毫米(两轴承座平面).4〉.电机轴与主轴瓦下瓦80°处接触面≥70%.5〉.主轴颈与轴瓦间隙≤0.45.6〉.电机两端连轴器外径跳动量≤0.05毫米.7〉.确定好电机轴磁力线位子.电机主轴颈严重拉毛与磨损,要重新磨合主轴单配轴瓦，与曲轴相连前,两连接平面用12”中枝板锉修正后再连接。（H12机身电机图）插入H12机身电机图H型压缩机维修和安装机身,曲轴的检查与修正.1〉.检查机身轴承盖是否开裂,轴承孔是否变形,定位销高度是否合格,合符要求装上轴瓦.2〉.主轴颈与曲拐颈表面光洁度低于,应修光与打磨.3〉.主轴颈,曲拐颈椭圆度与锥度≤0.03.4〉.主轴瓦下瓦80°处与主轴颈配合接触面≥70%.5〉.主轴颈与轴瓦间隙≤0.18～0.23.6〉.测量曲拐的开启度≤0.02.7〉.测量曲轴的跳动量≤0.05.8〉.如果震动较大要拆除机身重新校正时，在拆除前必许定位好电机转子的磁力线尺寸，以免组装机身时对止推环产生磨檫发热，烧坏主轴瓦.9〉.两侧机身都拆除重新安装时，先装有止推环侧机身.10〉.对开启型机身在压紧地脚螺母前装好机身上撑挡.11〉.电机连轴器与曲轴的不同心度≤0.05.12〉.电机连轴器与曲轴两平面不平行度≤0.05.13〉.机身接中体两孔水平误差≤2格.14〉.如果调节机身时周边有其它压缩机开着，机身与电机同心度，平度，水平校整合格后,即回绞定位螺孔，并装好紧固所有定位螺栓。H型压缩机维修和安装中氮H压缩机检查维修大中型化肥厂H223,H224。H228等型号压缩机，如果机身位移重新调整安装时，机身水平度，同心度有比较严格要求，考虑近9.3吨重量电机转子悬挂在曲轴产生饶度值。1>.拆除机身前做好两机身开挡定位测量工具，组装两机身时用定位测量工具复测，开挡误差≤0.10。2〉.两机身列向不平行误差≤0.10/1000。3〉.测量两机身轴承孔椭圆度与锥度≤0.03.4〉.用水平仪和钢丝拉线测量，两机身内侧轴孔（靠电机侧）不同心≤0.03.5〉.考虑电机转子但装在曲轴上产生饶度。长期运转变形，按拉线数据机身外侧轴承孔比内侧高≤0.18～0.20。6〉.主轴颈与曲拐颈表面光洁度低于,应修光与打磨.7〉.对开启型机身在压紧地脚螺母前装好机身上撑挡。8〉.机身接中体两孔水平误差≤2格。9〉.在两机身内侧轴承孔内装入主轴瓦，吊入装好电机转子的曲轴。用钳工水平仪测量曲轴中间两挡主轴颈的水平值≤2格.10〉.测量曲轴两头主轴颈的跳动量≤0.06.11〉.吊下曲轴,装上其余两付主轴瓦。再吊上曲轴检查四挡主轴承下瓦与轴颈间隙≤0.03.12〉.主轴瓦下瓦80°处与主轴颈配合接触面≥70%.13〉.主轴颈与轴瓦间隙≤0.25～0.32.14〉.测量曲拐的开启度≤0.03.（后插入H223机身电机图）H223机身电机图H型压缩机维修和安装中体与气缸检查安装经过长期连续运转的中体和气缸，滑道面变形，无法用钢丝拉线来测量中体与气缸同心度,倾斜度。中体与机身相连接后在中体滑道面上放上钳工水平仪，在自然状态下调整斜铁或支撑，压紧地脚螺母1.中体与机身相连接:1>.中体外侧(接座或缸体侧)水平高于内测0.5～1小格.2>.中体与机身相连接螺栓孔在中心.3>.中体与机身接触平面塞尺≤0.02.2.气缸体与中体相连接:1>.在自然状态下外侧水平(...
