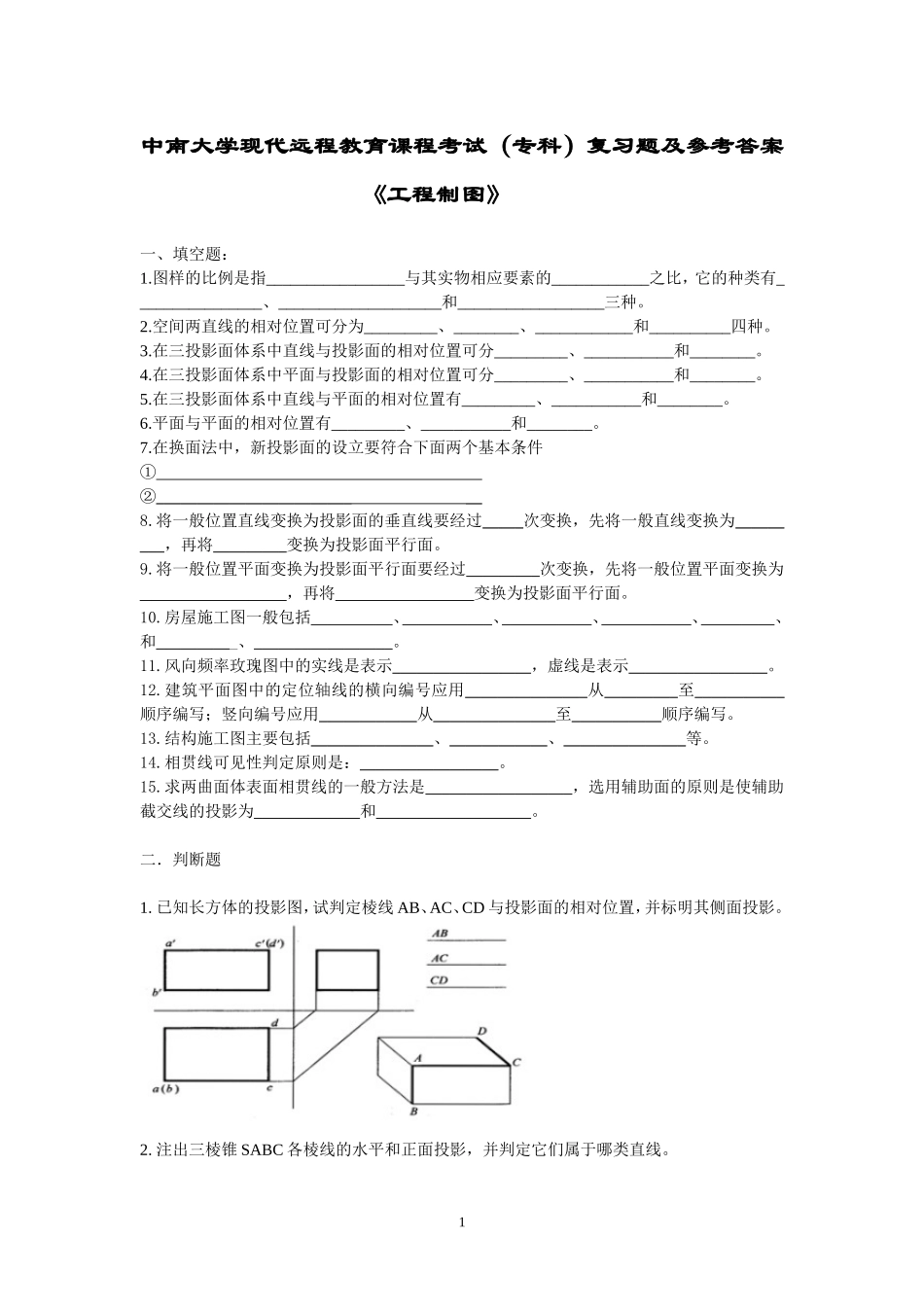

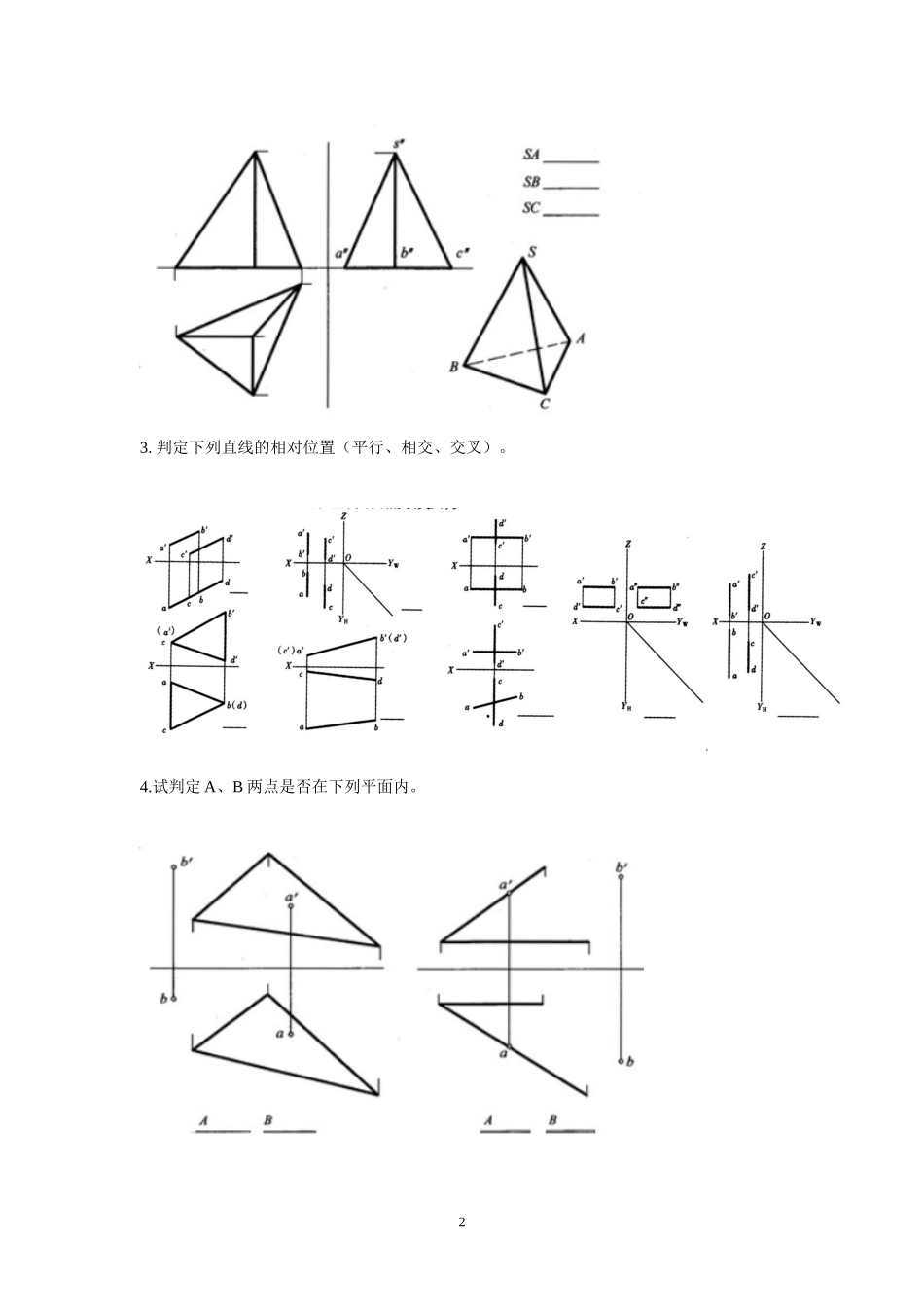

中南大学现代远程教育课程考试（专科）复习题及参考答案《工程制图》一、填空题：1.图样的比例是指_________________与其实物相应要素的____________之比，它的种类有________________、____________________和__________________三种。2.空间两直线的相对位置可分为_________、________、____________和__________四种。3.在三投影面体系中直线与投影面的相对位置可分_________、___________和________。4.在三投影面体系中平面与投影面的相对位置可分_________、___________和________。5.在三投影面体系中直线与平面的相对位置有_________、___________和________。6.平面与平面的相对位置有_________、___________和________。7.在换面法中，新投影面的设立要符合下面两个基本条件①②__________________________8.将一般位置直线变换为投影面的垂直线要经过_____次变换，先将一般直线变换为_________，再将_________变换为投影面平行面。9.将一般位置平面变换为投影面平行面要经过_________次变换，先将一般位置平面变换为__________________，再将_________________变换为投影面平行面。10.房屋施工图一般包括__________、___________、___________、___________、_________、和__________、_________________。11.风向频率玫瑰图中的实线是表示_________________，虚线是表示_________________。12.建筑平面图中的定位轴线的横向编号应用_______________从_________至___________顺序编写；竖向编号应用____________从_______________至___________顺序编写。13.结构施工图主要包括_______________、____________、_______________等。14.相贯线可见性判定原则是：_________________。15.求两曲面体表面相贯线的一般方法是__________________，选用辅助面的原则是使辅助截交线的投影为_____________和___________________。二．判断题1.已知长方体的投影图，试判定棱线AB、AC、CD与投影面的相对位置，并标明其侧面投影。2.注出三棱锥SABC各棱线的水平和正面投影，并判定它们属于哪类直线。13.判定下列直线的相对位置（平行、相交、交叉）。4.试判定A、B两点是否在下列平面内。25.判定3条相互平行的直线是否在同一平面内。6.下列图中用圆圈标记的线段，哪个等于AB的实长？37.下列图中哪些投影图反映了两直线垂直相交？8.判定直线与平面是否平行。49.判定下列平面与平面是否平行。三、作图题1.求下列直线与平面的交点K，并判定其可见性。（1）（2）2.求下列平面与平面的交线，并判定其可见性。53.用换面法求⊿ABC对H面的倾角4.已知点A到平面⊿DE的距离为15，用换面法求a。6四、截交线与相贯线1.补全穿空三棱柱的水平投影和侧面投影。2.补全四棱台切口后的水平投影和侧面投影。73.求两四棱柱的相贯线4.求天窗、烟囱与屋顶的表面相交线5.求截切圆柱H面W面投影86.求圆锥截切后的H面和W面投影（1）（2）97.求两形体的相贯线。8.求两正交圆柱的相贯线。五、组合体1..已知组合体的两面投影图，补绘第三投影10（1）（2）（3）11（4）（5）12六、图样画法1.作出1―1、2―2剖面图13.2.做1―1、2―2剖面图。143.作出1-1剖面图和2-2断面图。（1）15（2）16参考答案：一、填空题：1.图样的比例是指图形与其实物相应要素的线性尺寸之比，它的种类有原值比例、放大比例和缩小比例三种。2.空间两直线的相对位置可分为平行、相交、交叉和垂直四种。3.在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_投影面垂直线。4.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。5.直线与平面的相对位置有_平行__、__相交_和_垂直___。6.平面与平面的相对位置有_平行__、__相交_和_垂直___。7.在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。②__新的投影面必须垂直于原有的一个投影面__。8.将一般位置直线变换为投影面的垂直线要经过二次变换，先将一般直线变换为_投影面平行线__，再将_投影面平行线__变换为投影面垂直线。9.将一般位置平面变换为投影面平行面要经过___二_次变...
