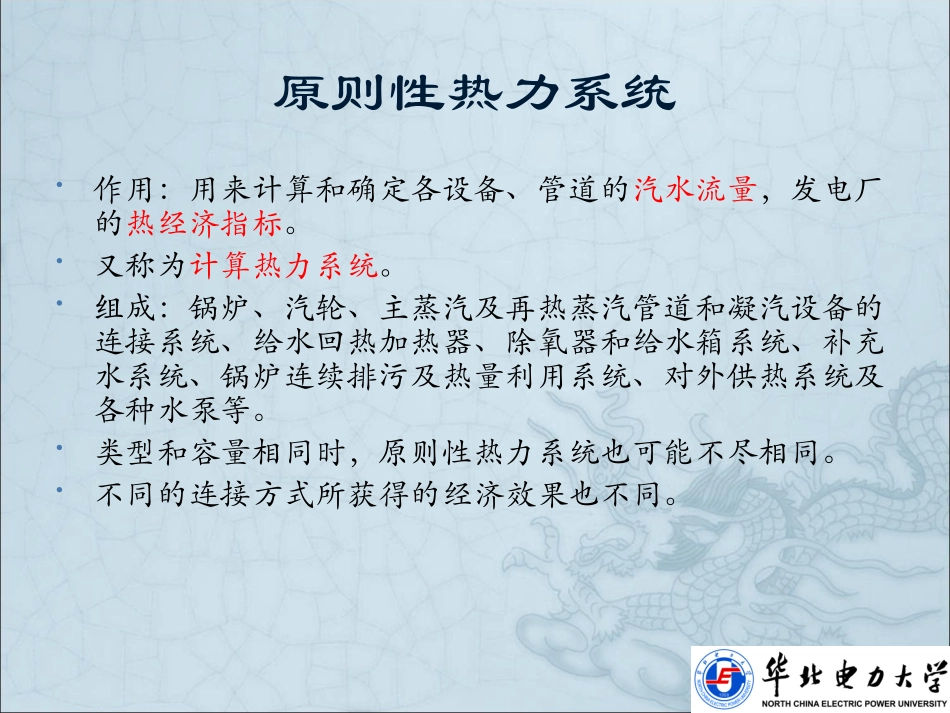

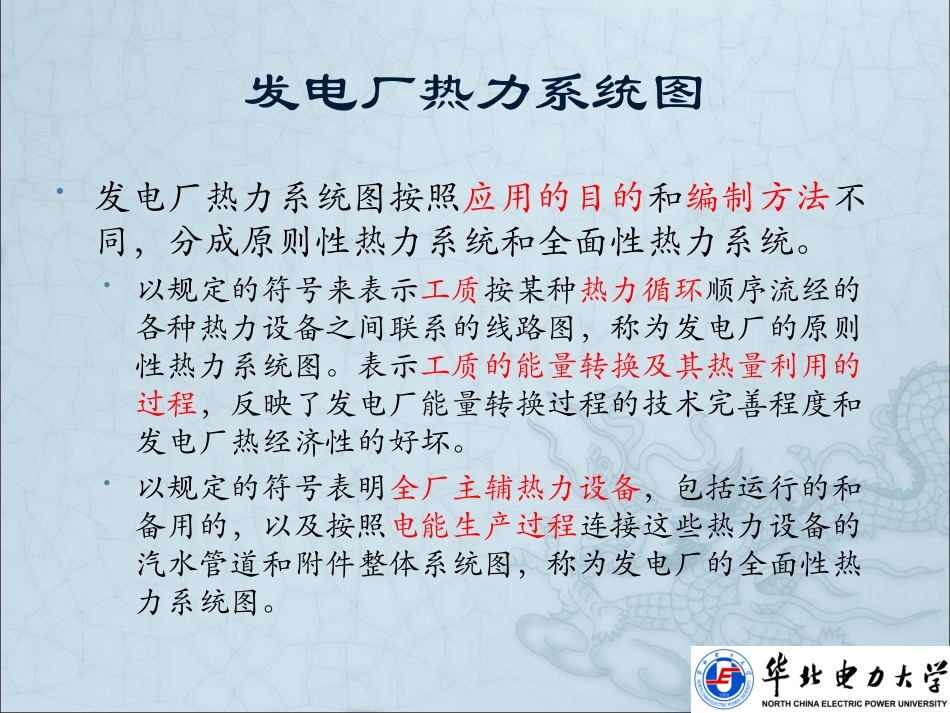

原则性热力系统与全面性热力系统发电厂热力系统图发电厂热力系统图按照应用的目的和编制方法不同，分成原则性热力系统和全面性热力系统。以规定的符号来表示工质按某种热力循环顺序流经的各种热力设备之间联系的线路图，称为发电厂的原则性热力系统图。表示工质的能量转换及其热量利用的过程，反映了发电厂能量转换过程的技术完善程度和发电厂热经济性的好坏。以规定的符号表明全厂主辅热力设备，包括运行的和备用的，以及按照电能生产过程连接这些热力设备的汽水管道和附件整体系统图，称为发电厂的全面性热力系统图。原则性热力系统作用：用来计算和确定各设备、管道的汽水流量，发电厂的热经济指标。又称为计算热力系统。组成：锅炉、汽轮、主蒸汽及再热蒸汽管道和凝汽设备的连接系统、给水回热加热器、除氧器和给水箱系统、补充水系统、锅炉连续排污及热量利用系统、对外供热系统及各种水泵等。类型和容量相同时，原则性热力系统也可能不尽相同。不同的连接方式所获得的经济效果也不同。编制发电厂原则性热力系统的主要步骤（一）确定发电厂的型式及规划容量根据电网结构及其发展规划，燃料资源及供应状况，供水条件、交通运输、地质地形、地震及占地拆迁，水文气象，废渣处理、施工条件及环境保护要求和资金来源等，通过综合分析比较确定电厂规划容量、分期建设容量及建成期限。涉外工程要考虑供货方或订货方所在国的有关情况。（二）选择汽轮机凝汽式发电厂选用凝汽式机组，其单位容量应根据系统规划容量、负荷增长速度和电网结构等因素进行选择。各汽轮机制造厂生产的汽轮机型式、单机容量及其蒸汽参数，是通过综合的技术经济比较或优化确定的。（三）绘发电厂原则性热力系统图汽轮机型式和单机容量确定后，即可根据汽轮机制造厂提供的该机组本体汽水系统，和选定的锅炉型式来绘制原则性热力系统图。（四）发电厂原则性热力系统计算进行几个典型工况的原则性热力计算，及其全厂热经济指标计算，详见本章第三、四节。（五）选择锅炉选择锅炉应符合现行的SD268-1988《燃煤电站锅炉技术条件》的规定，必须适应燃用煤种的煤质特性及现行规定中的煤质允许变化范围。根据汽轮机组最大工况时的进汽量，并考虑必须的富裕容量来选择锅炉的单位容量。（六）选择热力辅助设备根据最大工况时原则性热力系统所得各项汽水流量，按照“设规”的技术要求，结合有关辅助热力设备的产品规范，合理选择，并宜优先选用标准系列产品，其型式也宜一致。发电厂原则性热力系统举例亚临界参数机组发电厂原则性热力系统N300－16.7/538/538型机组的发电厂原则性热力系统优化引进型发电厂原则性热力系统举例江西丰城发电厂300MW机组型号为SQ-N300-16.7/538/538，配HG-1025/18.2-YM6型强制循环汽包锅炉。汽轮机为单轴双缸双排汽，高中压缸采用合缸反流结构，低压缸为三层缸结构。高中压部分为冲动、反动混合式，低压部分为双流、反动式。有八级不调整抽汽，回热系统为“三高四低一除氧”，除氧器为滑压运行。采取疏水逐级自流方式。该机组额定功率300MW，最大功率327MW，可超压5%发出额定功率并可连续运行。基本符号示例B（boiler）：锅炉HP（Highpressure）、IP（intermediatepressure）、LP（lowpressure）：高压、中压、低压汽轮机G（generator）：发电机C（condenser）：凝汽器CP（Condensatepump）：凝结水泵DE（deionization）：除盐装置BP（Boostpump）：升压泵SG（Glandsteamcondenser）：轴封冷却器H1（heater）……：给水回热器TP（forepump）：前置泵FP（feedwaterpump）：给水泵TD（BoilerFeedwaterPumpTurbine，TurbineDriver）：驱动汽轮机HD（Deaerator）：除氧器BD（blowdown）：排污系统N600-16.47/537/537型机组的发电厂原则性热力系统N600－17.75/540/540型机组发电厂原则性热力系统法国阿尔斯通－大西洋公司（ALSTHOM-ATLANTIQUE）制造的600MW汽轮发电机组元宝山电厂超临界参数机组发电厂原则性热力系统俄罗斯超临界K－500－240－4型机组发电厂原则性热力系统（盘山电厂）引进的N600－25.4/541/566超临界压力机组发电厂原则性热力系统（...
