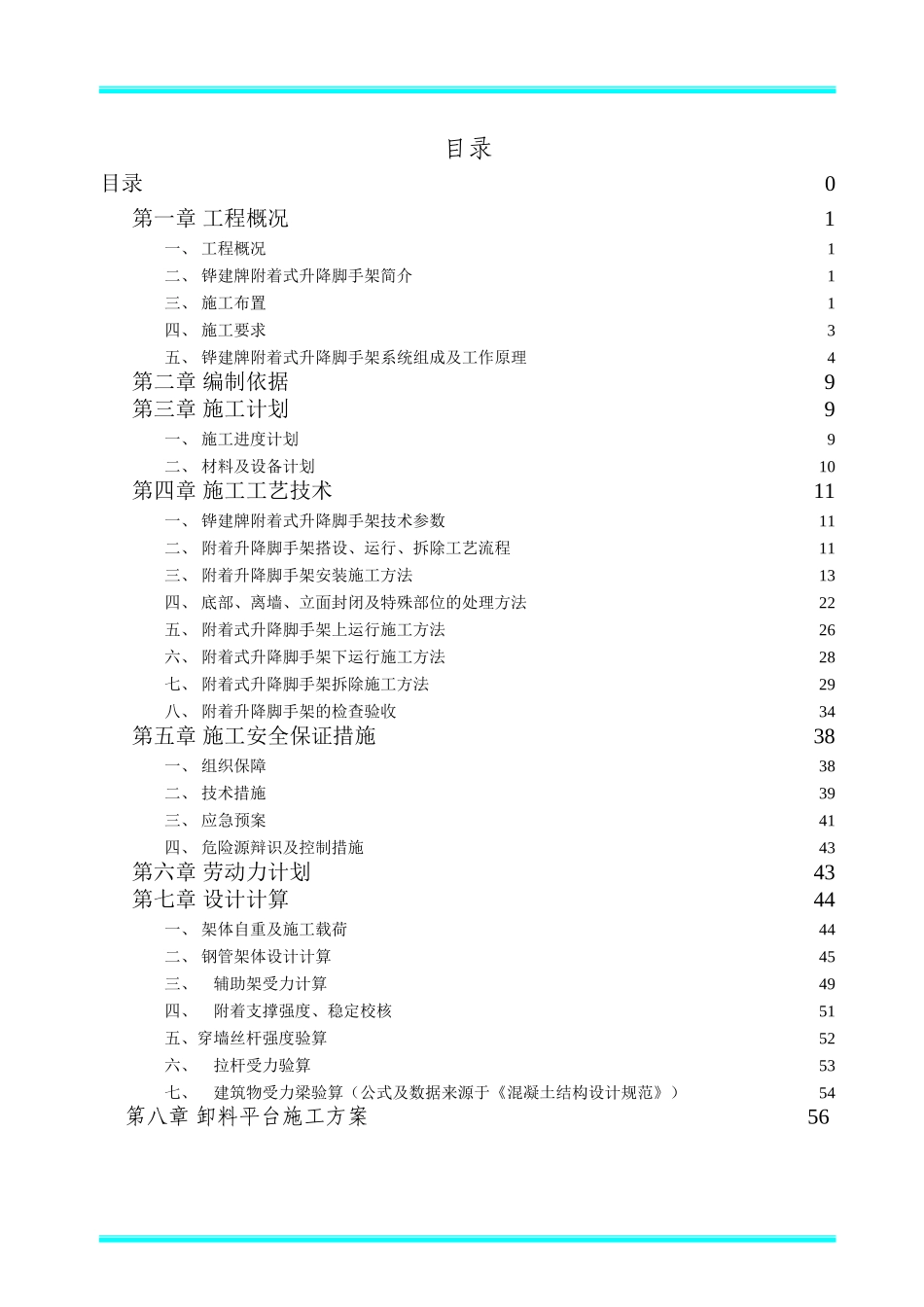

***工程综合楼附着式升降脚手架施工方案***脚手架有限公司CHONGQINGJIANGONGSCAFFOLDCO.，LTD.目录目录0第一章工程概况1一、工程概况1二、铧建牌附着式升降脚手架简介1三、施工布置1四、施工要求3五、铧建牌附着式升降脚手架系统组成及工作原理4第二章编制依据9第三章施工计划9一、施工进度计划9二、材料及设备计划10第四章施工工艺技术11一、铧建牌附着式升降脚手架技术参数11二、附着升降脚手架搭设、运行、拆除工艺流程11三、附着升降脚手架安装施工方法13四、底部、离墙、立面封闭及特殊部位的处理方法22五、附着式升降脚手架上运行施工方法26六、附着式升降脚手架下运行施工方法28七、附着式升降脚手架拆除施工方法29八、附着升降脚手架的检查验收34第五章施工安全保证措施38一、组织保障38二、技术措施39三、应急预案41四、危险源辩识及控制措施43第六章劳动力计划43第七章设计计算44一、架体自重及施工载荷44二、钢管架体设计计算45三、辅助架受力计算49四、附着支撑强度、稳定校核51五、穿墙丝杆强度验算52六、拉杆受力验算53七、建筑物受力梁验算（公式及数据来源于《混凝土结构设计规范》）54第八章卸料平台施工方案56重庆市肿瘤防治中心二期工程综合楼外架施工专项方案第一章工程概况一、工程概况*****综合楼工地位于北街83号，为保障施工安全，避免发生高空坠物伤人、损物事件，根据工程具体情况，现采用铧建牌附着式升降脚手架对该工程进行施工防护。建筑物标准层1层-8层层高4.5m，9层-22层层高3.9m，升降脚手架（以下简称外架）服务范围为建筑物3层至22层顶，标高+9.0m至+91.2m，共布置41个吊点，架体总高约19.8m，外架封闭4.5层楼。平面布置见图一。二、铧建牌附着式升降脚手架简介铧建牌附着式升降脚手架由六大部分组成：主框架，支承框架，附着支撑装置，架体，同步升降系统（铧建牌）——铧建牌双动葫芦和同步升降控制柜。“铧建牌”附着升降脚手架已经过两次改型，两次专家认定，其“结构合理、整体性能好；防倾防坠装置安全可靠；运行采用微机控制，能实现升降过程的自动限载、自动调整、遇故障自停并声光报警”，“该脚手架技术在国内达到领先水平，其同步升降系统和防倾防坠装置属国内首创”（鉴定会专家评语）。产品对建筑物的适应性和现场可操作性与同类产品相比也有十分明显的优势。三、施工布置1.附着升降脚手架的架体及吊点沿建筑结构外围布置，机位平面布置见图一。2.外架服务范围为建筑物3层至22层顶,标高+9.0m至+91.2m，共41个吊点。架体总高19.8m，封闭4.5层楼。吊点平面见图一。重庆建工脚手架有限公司第1页重庆市肿瘤防治中心二期工程综合楼外架施工专项方案32003500此段施工荷载限制在两层施工每层2KN/M2以内C4.2mC4.2m550DD13Z6.0mZ4.5mZ6.0mZ6.0mZ3.0mZ6.0mZ6.0mZ4.5mZ3.0mZ6.0mZ4.5mZ4.5mZ6.0mZ3.0mZ4.5mZ6.0mZ4.5mZ4.5mZ4.5mZ6.0mZ6.0mZ6.0mZ6.0mZ4.5mZ4.5mZ4.5mZ4.5mZ4.5mZ4.5mZ4.5mZ6.0mZ6.0mZ4.5mZ3.0mZ0.75mZ3.0mF1.0m13001200370018007004007005001500600500370010001100700600F1.0m60015006003700800200090033001100130060019002800240040019004001500开敞连廊屋顶550550550550550450450450450550550550550550950450450450450950450(5层)28002800图一重庆市肿瘤防治中心二期工程肿瘤防治中心综合楼外架吊点平面布置图说明：1.建筑物1层-8层层高4.5m，9层-22层层高3.9m，外架服务范围为建筑物3层至22层顶,标高+9.0m至+91.2m。2、外墙脚手架共布置41个吊点，分为M片（DD1-DD22）、N片（DD23-DD41）两片提升。3、每个吊点处均使用主框架作为受力主骨架。架体底部使用支撑框架（Z）、槽钢（C）、方钢（F）的规格和数量如图所示。4、架体分片处留约30cm的间隙，外架升降时拆开，使用时用短钢管连接起来并进行外立面和底部封闭。5、底部离墙间隙控制在100mm-150mm间，且悬挑大于0.8米的地方必须每隔2米加立杆(宽度小于2米的加设2根立杆）后再加一根小斜杆。6、因DD6、DD26处阳台仅奇数层设置，DD5-DD7、DD25-DD27吊点间距为6.3m，超出规范要求，故在两机位之间增设DD6、DD26，在奇数层时安装，分担此段架体荷载，且该阳台处主体施工阶段按两...
