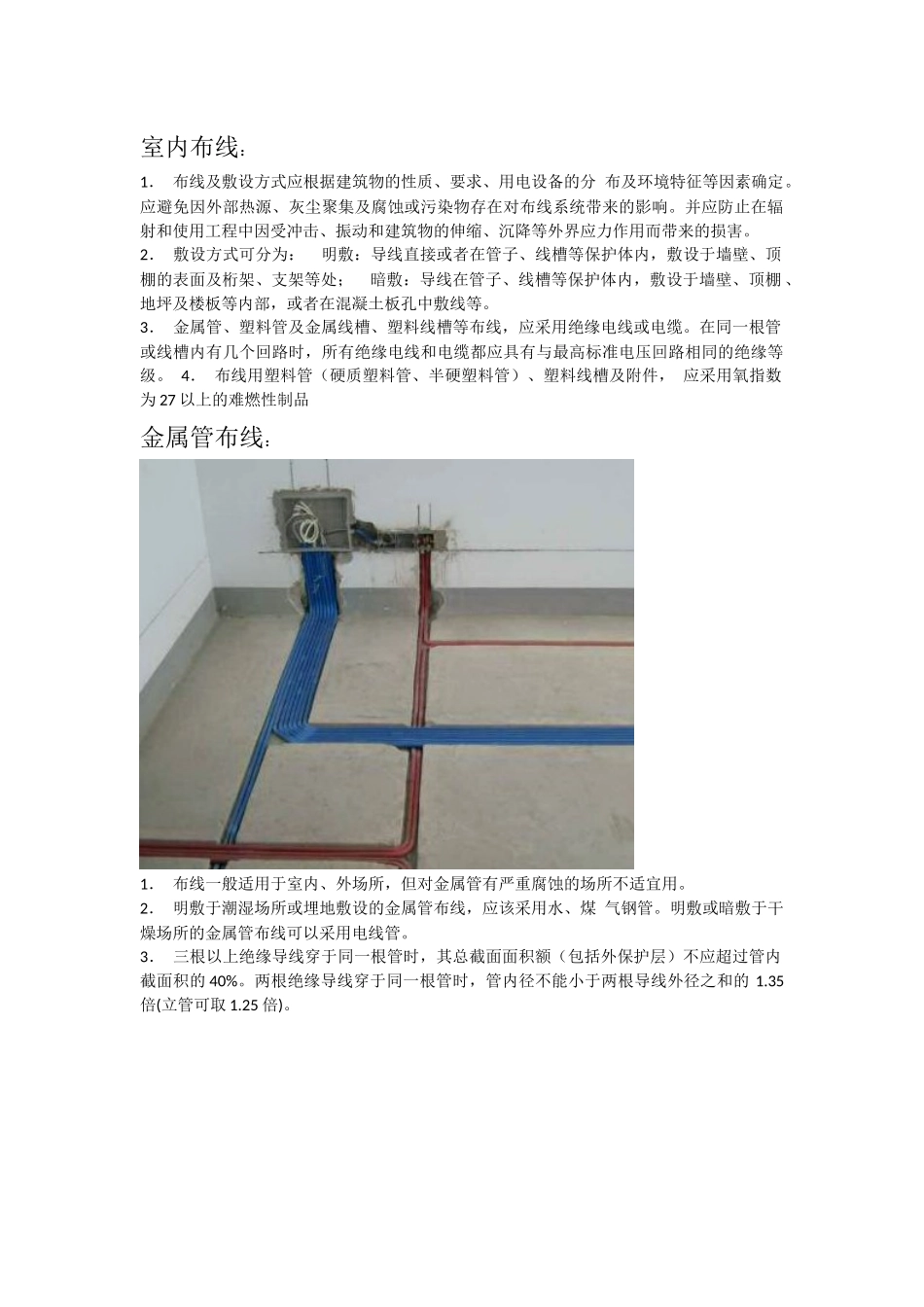

室内布线：1．布线及敷设方式应根据建筑物的性质、要求、用电设备的分布及环境特征等因素确定。应避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。并应防止在辐射和使用工程中因受冲击、振动和建筑物的伸缩、沉降等外界应力作用而带来的损害。2．敷设方式可分为：明敷：导线直接或者在管子、线槽等保护体内，敷设于墙壁、顶棚的表面及桁架、支架等处；暗敷：导线在管子、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部，或者在混凝土板孔中敷线等。3．金属管、塑料管及金属线槽、塑料线槽等布线，应采用绝缘电线或电缆。在同一根管或线槽内有几个回路时，所有绝缘电线和电缆都应具有与最高标准电压回路相同的绝缘等级。4．布线用塑料管（硬质塑料管、半硬塑料管）、塑料线槽及附件，应采用氧指数为27以上的难燃性制品金属管布线：1．布线一般适用于室内、外场所，但对金属管有严重腐蚀的场所不适宜用。2．明敷于潮湿场所或埋地敷设的金属管布线，应该采用水、煤气钢管。明敷或暗敷于干燥场所的金属管布线可以采用电线管。3．三根以上绝缘导线穿于同一根管时，其总截面面积额（包括外保护层）不应超过管内截面积的40%。两根绝缘导线穿于同一根管时，管内径不能小于两根导线外径之和的1.35倍(立管可取1.25倍)。4．穿金属管的交流电路，应将同一回路的所有相线和中性线（如果有中性线时）穿于同一根管中。5．不同回路的线路不应穿于同一金属管内，但下列情况除外：①电压在50V及以下的回路；②同一设备或统一联动系统设备的电力回路和无妨干扰要求的控制回路；③同一照明花灯的几个回路；④同类照明的几个回路，但管内绝缘导线的根数不应多于8根。6．金属管明敷时。其固定点的间距，不应大于下面所列数值：7．金属管布线的管路较长或有弯时，应适当加装拉线盒，两个拉线点之间的距离应符合以下要求：①对无弯的管路，不超过30m；②两个拉线点之间有一个弯时，不超过20m；③两个拉线点之间有二个弯时，不超过15m；④两个拉线点之间有三个弯时，不超过8m。当加装拉线盒有困难时，也可适当加大管径。硬质塑料管布线：1.硬质塑料管布线一般适用于室内场所，但在易受到机械损伤的场所不宜采用明敷设，建筑物顶棚内，可采用难燃性硬质塑料管布线；2.采用硬质塑料管布线时，绝缘导线在管内的填充率应符合“金属管布线”部分第3条的规定；3.不同回路的线路穿硬质塑料管时，应符合“金属管布线”部分第5条的规定；4.硬质塑料管布线，当管路较长或有弯时，应符合“金属管布线”部分第七条的规定。金属线槽布线：1.金属线槽布线一般适用于与正常环境的室内场所明敷，但对金属线槽有严重腐蚀的场所不宜采用。具有槽盖的封闭式金属槽，可在建筑顶棚内敷设；2.同一回路的所有相线和中性线（如果有中性线时），应敷设在同一金属线槽内；3.同一路径无防干扰要求的线路，可敷设于同一金属线槽内。线槽内电线或电缆的总截面（包括外护层）不应超过线槽内界面的20%，节流导线不宜超过30根；控制、信号或与其相似的线路，电缆或电缆的总截面不应超过线槽内截面积的50%，电线或电线根数不限。注：①控制、信号等线路可视为非载流导线；②三根以上载流电线或电缆在线槽内敷设，当乘以载流量校正系数时，电线或电缆根数不限。但其在线槽内但总面积仍不能超过线槽截面的20%。4.电线或电缆在金属线槽内不宜有接头。但在易与检查的场所，可允许线槽内有分支解头电线、电缆和分支接头的总截面（包括外防护层）不应超过该点线槽内截面的75%；5.金属线槽布线，在线路连接、转角、分支和中断处应采用相应的附件；6.金属线槽垂直或倾斜敷设时，应采取措施防止电线或电缆在槽内移动；7.金属线槽敷设时、吊点及支持点的距离，应根据工程的具体条件确定，一般应在下列部位设置吊架和支架；①直线阶段不大于3m或线槽接头处；②线槽首端、终端机进出接线盒0.05m处③线槽转角处；8.金属线槽布线，不得在穿过楼板和墙壁等处进行连接；9.由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。电缆或电缆在引出部分不得遭受损伤。塑料线槽布线：1.塑料线槽布线一般...
