风景园林各要素的表现方法VIP专享VIP免费

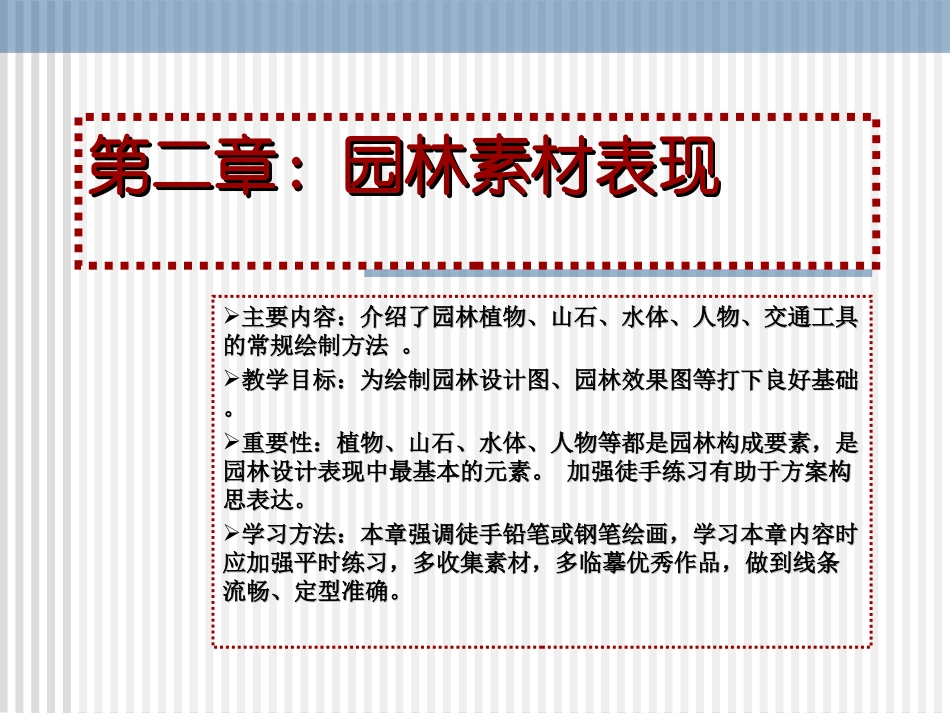

第二章：园林素材表现第二章：园林素材表现主要内容：介绍了园林植物、山石、水体、人物、交通工具主要内容：介绍了园林植物、山石、水体、人物、交通工具的常规绘制方法的常规绘制方法。。教学目标：为绘制园林设计图、园林效果图等打下良好基础教学目标：为绘制园林设计图、园林效果图等打下良好基础。。重要性：植物、山石、水体、人物等都是园林构成要素，是重要性：植物、山石、水体、人物等都是园林构成要素，是园林设计表现中最基本的元素。园林设计表现中最基本的元素。加强徒手练习有助于方案构加强徒手练习有助于方案构思表达。思表达。学习方法：本章强调徒手铅笔或钢笔绘画，学习本章内容时学习方法：本章强调徒手铅笔或钢笔绘画，学习本章内容时应加强平时练习，多收集素材，多临摹优秀作品，做到线条应加强平时练习，多收集素材，多临摹优秀作品，做到线条流畅、定型准确。流畅、定型准确。内容•1园林植物的表现方法•2水面、石头和道路的表现1园林植物的表现方法•1．1园林植物的二维表示方法•1．2园林植物的透视画法1．1园林植物的二维表示方法•A．乔木的表示方法•B．灌木和地被的表示方法•C．草坪和草地的表示方法A．乔木的表示方法•①乔木的平面方法•②树冠的避让•③树木的平面落影•④树木的立面表示方法•⑤树木的平、立面的统一①乔木的平面方法•树木的平面表示可以以树干位置为圆心、树冠平均半径为半径作出圆，再加以表现，其表现手法非常多，表现风格变化很大。(a)定树干和树冠位置、大小（b）画主枝（c）画细枝和树叶①乔木的平面方法•根据不同的表现手法可将数目的平面表示划分成四种类型：•a．轮廓型：树木平面只用线条勾勒出轮廓，线条可粗可细，轮廓可光滑，也可带有缺口。•b．分枝型：在树木平面中只用线条的组合表示树枝或枝干的分叉。•c．枝叶型：在树木平面中既表示分枝、又表示冠叶，树冠可用轮廓表示，也可用质感表示。这种类型可以看作是其他几种类型的组合。•d．质感型：在树木平面中只用线条的组合或排列表示树冠的质感。①乔木的平面方法•尽管树木的种类可用名录详细说明，但常常仍用不同的表现形式表示不同类别的树木。例如，用分枝型表示落叶阔叶树，用加上斜线的轮廓型表示常绿树等。各种表现形式当着上不同的色彩时，就会具有更强的表现力。有些树木平面具有装饰图案的特点。当表示几株相连的相同树木的平面时应互相避让，使图面形成整体。当表示成群树木的平面时可连成一片。当表示成林树木的平面时可只勾勒林缘线。针叶树平面图画法阔叶树平面图画法树丛、树林的表示方法②树冠的避让•为了使图面简洁清楚、避免遮挡，基地现状资料图、详图或施工图中的树木平面可用简单的轮廓线表示，有时甚至只用小圆圈标出树干的位置。在设计图中，当树冠下有花台、花坛、花境或水面、石块和竹丛等较低矮的设计内容时，树木平面也不应过于复杂，要注意避让，不要挡住下面的内容。但是，若只是为了表示整个树木群体的平面布置，则可以不考虑树冠的避让，应以强调树冠平面为主。③树木的平面落影•树木的落影是平面树木重要的表现方法，它可以增加图面的对比效果，使图面明快、有生气。树木的地面落影与树冠的形状、光线的角度和地面条件有关，在园林图中常用落影圆表示，有时也可根据树形稍稍作些变化。③树木的平面落影•作树木落影的具体方法如下：先选定平面光线的方向，定出落影量，以等圆作树冠圆和落影圆，然后擦去树冠下的落影，将其余的落影涂黑，并加以表现。对不同质感的地面可采用不同的树冠落影表现方法。④树木的立面表示方法•树木的立面表示方法也可分成轮廓、分枝和质感等几大类型，但有时并不十分严格。树木的立面表现形式有写实的，也有图案化的或稍加变形的，其风格应与树木平面和整个图面相一致。⑤树木的平、立面的统一•树木在平面、立(剖)面图中的表示方法应相同，表现手法和风格应一致，并保证树木的平面冠径与立面冠幅相等、平面与立面对应、树干的位置处于树冠圆的圆心。这样作出的平面、立(剖)面图才和谐。B．灌木和地被的表示方法•灌木没有明显的主干，平面形状有曲有直。自然式栽植灌木丛的...
