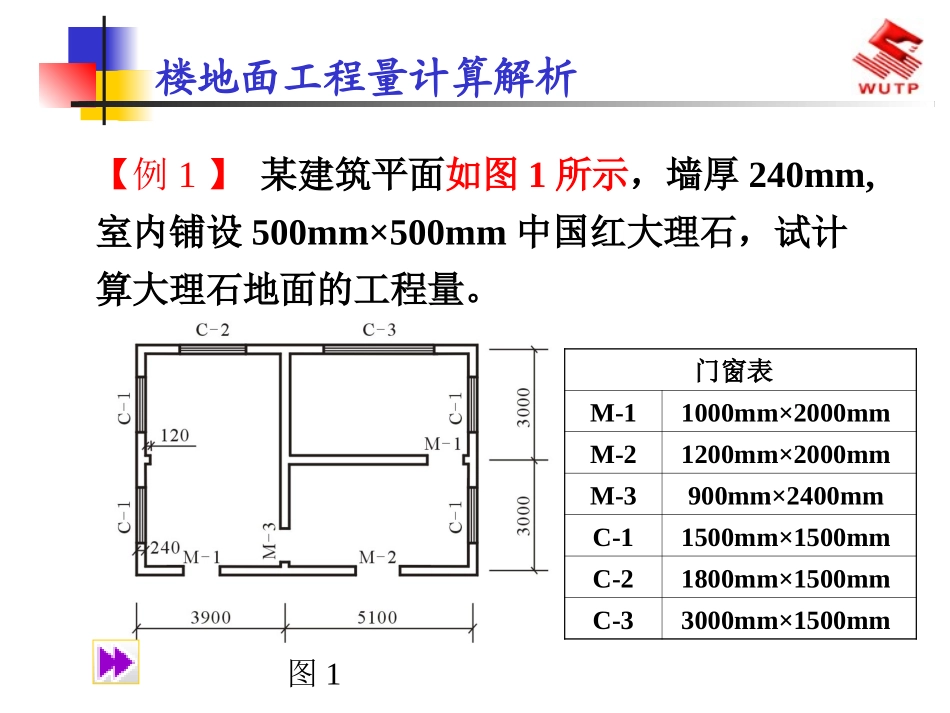

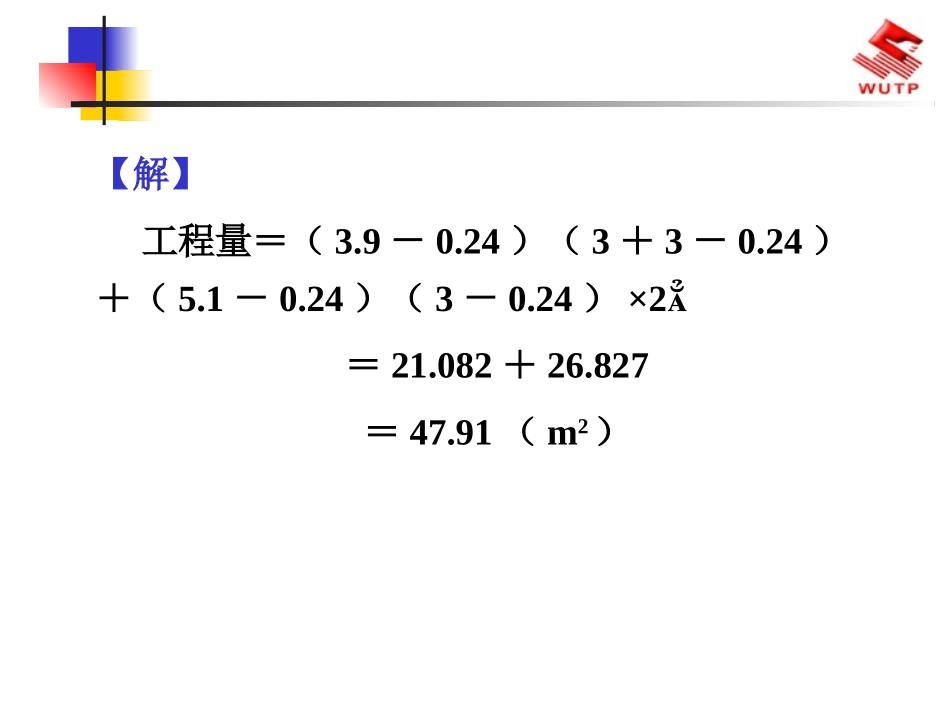

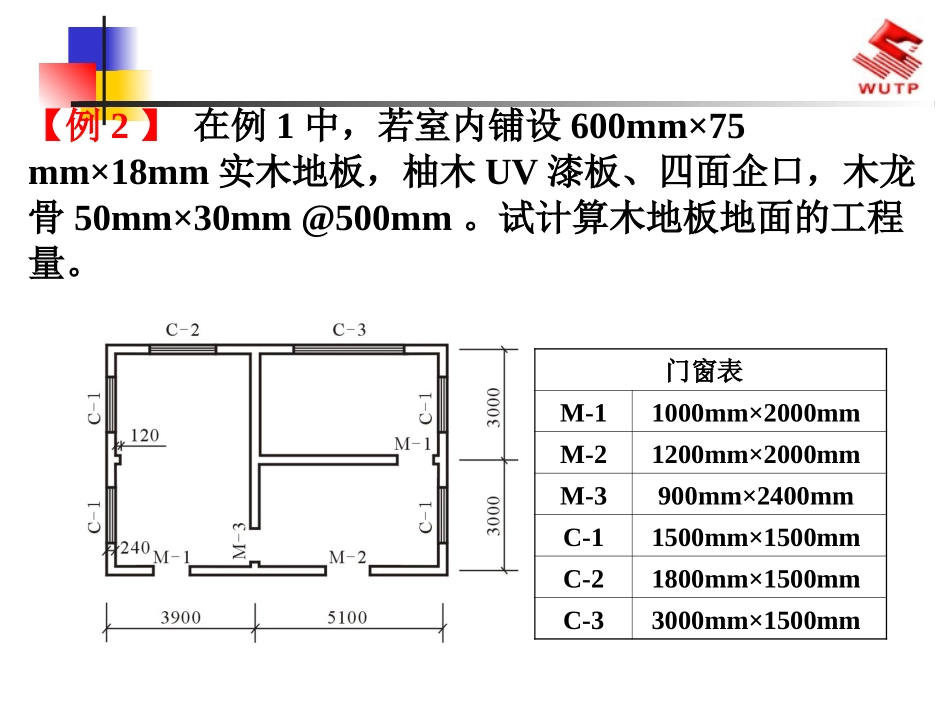

【例1】某建筑平面如图1所示，墙厚240mm,室内铺设500mm×500mm中国红大理石，试计算大理石地面的工程量。楼地面工程量计算解析图1门窗表M-11000mm×2000mmM-21200mm×2000mmM-3900mm×2400mmC-11500mm×1500mmC-21800mm×1500mmC-33000mm×1500mm【解】工程量＝（3.9－0.24）（3＋3－0.24）＋（5.1－0.24）（3－0.24）×2＝21.082＋26.827＝47.91（m2）【例2】在例1中，若室内铺设600mm×75mm×18mm实木地板，柚木UV漆板、四面企口，木龙骨50mm×30mm@500mm。试计算木地板地面的工程量。门窗表M-11000mm×2000mmM-21200mm×2000mmM-3900mm×2400mmC-11500mm×1500mmC-21800mm×1500mmC-33000mm×1500mm【解】木地板地面的工程量＝地面工程量＋门洞口部分的工程量＝47.91＋（1×2＋1.2＋0.9）×0.24＝47.91＋0.984＝48.89（m2）【例3】某建筑物内一楼梯如图2所示，同走廊连接，采用直线双跑形式，墙厚240mm，梯井300mm宽，楼梯满铺芝麻白大理石，试计算其工程量。图2【解】楼梯工程量＝(3.3－0.24)×(0.20＋2.7＋1.43)＝3.06×4.33＝13.25（m2）【例4】计算图1所示室内贴150mm高中国红大理石踢脚线的工程量。门窗表M-11000mm×2000mmM-21200mm×2000mmM-3900mm×2400mmC-11500mm×1500mmC-21800mm×1500mmC-33000mm×1500mm【解】踢脚线的长度＝（3.9－0.24＋3×2－0.24）×2＋（5.1－0.24＋3－0.24）×2×2－（0.9＋1）×2－（1.2＋1）＋0.24×4＋0.12×2＝9.42×2＋7.62×4－1.9×2－2.2＋0.96＋0.24＝44.52（m）踢脚线工程量＝44.52×0.15＝6.74（m2）【例5】某学院办公楼入口台阶如图3所示，花岗石贴面，试计算其台阶工程量。图3【解】工程量＝（4＋0.3×2）×（0.3×2＋0.3）＋（3.0-0.3）×（0.3×2＋0.3）＝4.6×0.9＋2.7×0.9＝6.57（m2）【例6】如图4所示，内墙面为12∶水泥砂浆，外墙面为普通水泥白石子水刷石，门窗尺寸分别为：M-1：900mm×2000mm；M-2：1200mm×2000mm；M-3：1000mm×2000mm；C-1：1500mm×1500mm；C-2：1800mm×1500mm；C-3：3000mm×1500mm。试计算外墙面抹灰工程量。图4【解】外墙抹灰工程量＝墙面工程量－门洞口工程量＝(3.9＋5.1＋0.24＋3×2＋0.24)×2×(3.6＋0.3)－(1.5×1.5×4＋1.8×1.5＋3×1.5＋0.9×2＋1.2×2)＝15.48×2×3.9－(9＋2.7＋4.5＋1.8＋2.4)=100.34(m2)【例7】某建筑平面图如图5所示，墙厚240mm，室内净高3.9m，门1500mm×2700mm，内墙中级抹灰。试计算南立面内墙抹灰工程量。图5【解】南立面内墙面抹灰工程量＝墙面工程量＋柱侧面工程量－门洞口工程量内墙面净长＝5.1×3－0.24＝15.06（m）柱侧面工程量＝0.16×3.9×6＝3.744（m2）门洞口工程量＝1.5×2.7×2＝8.1（m2）墙面抹灰工程量＝15.06×3.9＋3.744－8.1＝58.734＋3.744－8.1＝54.38（m2）【例8】某建筑物钢筋混凝土柱的构造如图6所示，柱面挂贴花岗岩面层，试计算工程量。【解】所求工程量＝柱身工程量＋柱帽工程量柱身工程量＝0.64×4×3.75＝9.6（m2）柱帽工程量＝1.38×0.158×2＝0.44（m2）柱面挂贴花岗岩的工程量＝7.5＋0.44＝7.94(m2)图6【例9】某厕所平面、立面图如图7所示，隔断及门采用某品牌80系列塑钢门窗材料制作。试计算厕所塑钢隔断工程量。【解】厕所隔间隔断工程量＝（1.35＋0.15＋0.12）×（0.3×2＋0.15×2＋1.2×3）＝1.62×4.5＝７.29(m2)厕所隔间门的工程量＝1.35×0.7×3＝2.835(m2)厕所隔断工程量＝隔间隔断工程量＋隔间门的工程量＝7.29＋2.835=10.13（m2）图76.5天棚工程天棚按构造形式不同分为直接式天棚和悬吊式天棚（吊顶）。吊顶主要由吊杆（筋）、龙骨、基层材料、面层材料组成。龙骨有上人与不上人，以及平面、跌级、锯齿形、阶梯形、吊挂式、藻井式及矩形、圆弧形、拱形等类型。6.5.1天棚工程的相关知识跌级天棚是指形状比较简单，不带灯槽，一个空间内有一个凹或凸形的天棚。锯齿形、阶梯形、吊挂式、藻井式天棚的断面如图6.17所示。基层材料是指底板或面层背后的加强材料。天棚面层有石膏板、埃特板、装饰吸声罩面板、塑料装饰罩面板、纤维水泥加压板、金属装饰板、木质饰板、...
