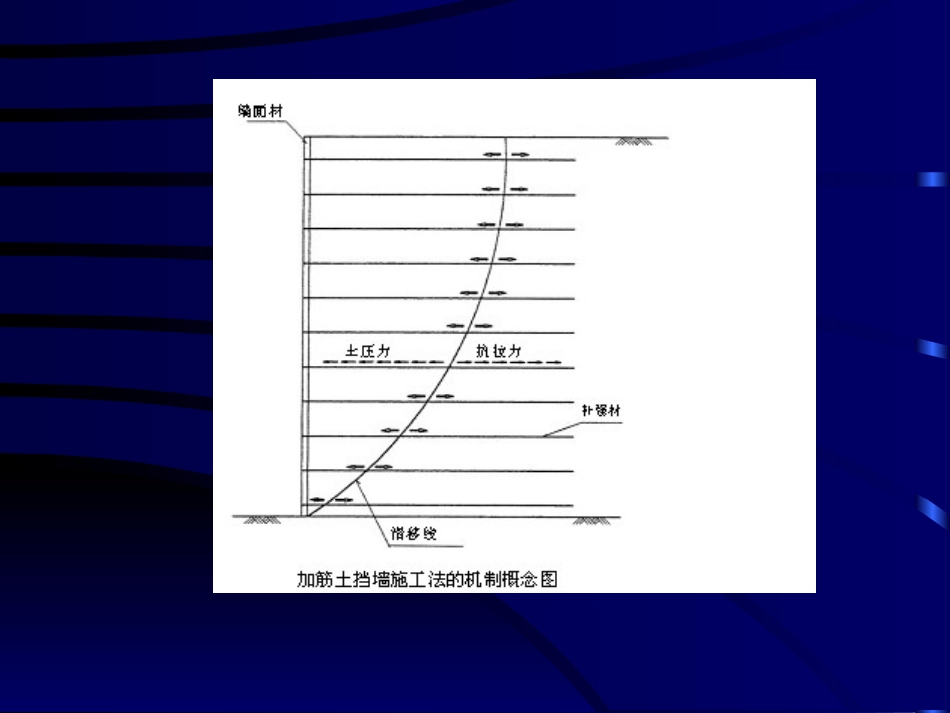

加筋土挡墙施工法的现状加筋土挡墙施工法的现状GEOSYSTEM日本吉奥补强土工程公司１．前言•何谓加筋土施工法？–作为加筋填土的一种，特别是坡面近于垂直，由墙面材料和补强材料及填土材料构成的挡土结构物。–本施工法的机制•对作用于墙面材料的土压力，通过铺设于填土中的受拉补强材料的抗拉力保持均衡，发挥挡土墙的效果。–本施工法于1963年在法国开发出，之后引进该技术，于1972年进行首次施工。–据测算加筋土挡墙施工法至今在国内（日本）的应用工程已超过20000个。•现在国内有许多种施工法，但现实情况是每种施工法的设计手法稳定性都不一样。以选定适合于现场的加筋土挡墙施工法为目的，把握加筋土挡墙施工法的现状。加筋土挡墙施工法的特性•优点–能构筑保持高的垂直或近于垂直的墙面的填土，有效地利用用地。–为柔性结构，支撑地基的适用范围宽。–工期缩短・省力化。–能进行墙面绿化。–抗震性优越。•缺点–墙面易变形。必须注意变形受限制的情况和有变形不稳定感的情况。–不适于将来要打桩和设置地下埋设物的情况。２．加筋土挡墙施工法的历史–1963尾拉肋施工法的开发（H.Vidal，法国）–1972尾拉肋施工法的施工(山梨县）–1979吉奥格栅的发明（英国）–1983多点锚固施工法的施工(山口县)–1984吉奥格栅加筋土挡墙施工法的施工(鹿儿岛县)–1986TUSS施工法的施工(千叶县)–1987RRR施工法的施工(大阪府)–1990钢筋网挡墙施工法的施工(兵库县)–1991腹板竖桩施工法的施工(山口县)•1972～1983～現在–尾拉肋施工法为唯一出现了众多的加筋土的施工法挡墙施工法３．加筋土挡墙施工法的种类墙面材料补强材料施工法名称钢带锚板传力杆尾拉肋施工法多点锚固施工法混凝土板钢筋格网带状复合吉奥土工布TUSS施工法TUSS施工法腹板竖桩施工法现浇混凝土平面吉奥格栅RRR施工法钢制框架钢筋格网带钢吉奥格栅加筋土挡墙施工法加筋挡土墙施工法护栏施工法尾拉肋施工法基础工程混凝土表面连接梢带栓螺母带钢压顶混凝土混凝土墙面材水平接缝材角钢透水防砂材传力杆基础混凝土锚板（b）多点锚固施工法混凝土墙已有填土平面状补强材料（吉奥土工布）土袋（c）RRR施工法4．加筋土挡墙施工法的实际应用工程(1)不同墙面材料的实际应用(总施工工程数20,500件)混凝土板56.1%現浇混凝土0.5%金属制墙面43.4%临时留用桩接缝管固定钢筋桩补强材料稳定辅助材排水材料铺设长度绿化网带填土高度（d）吉奥格栅加筋土挡墙施工法顶部用钢筋补强材上端用钢筋补强材背面材吉奥土工网宽度440mm钢筋补强材绿化网带(带无纺布)宽度500mm吉奥土工网宽度440mm基础材(e)钢筋网挡墙施工法(2)不同补强材料实际应用(总施工工程数20,500项)带钢51.5%吉奥格栅38.3%锚板･传力杆5.1%钢筋补强材5.1%５．墙面材料的种类与特性–加筋土挡墙施工法的墙面材料•混凝土板，现浇混凝土，绿化用金属制墙面–在实际设计中不研究墙面材料。•最近的研究表明墙面材料的刚性不同补强效果也不同。–墙面材料的选择由外观上是否美观来决定。•混凝土板外观上有稳定感，在都市中的重要构筑物中使用。此外，混凝土板墙面垂直。•绿化用墙面材料外观上缺乏稳定感，在重要构筑物中不使用，但可进行墙面绿化，多使用于农村道路或林区道路。–加筋土挡墙施工法，为了发挥其补强效果某种程度的变形是必要的。•其结果，墙面变形大，就会出现外观上的问题。•墙面材料的水平变形量：认为是受填土材料，补强材料的影响，但并不确定。•墙面材料的垂直变形量–混凝土板：因受填土材料的压缩，与补强材料的连接部位存在问题。–绿化用金属制墙面：会发生墙面变形，或者墙面压曲。–ＲＲＲ施工法的优点与缺点混凝土壁面材变形的壁面材压缩沉降后的补强材压缩沉降后的补强材（a）混凝土板的场合（b）绿化用金属制壁面的场合填土材料压缩大时的加筋土挡墙６．补强材料的种类与特性•补强材料必须有的特性–有高的抗拉强度。–由拉力引起的伸长应变小。–与填土材料之间产生大的抗力。–具有与填土材料一体化的柔性。–优良的耐久性。–卓越的经济性。带钢长度L(a)吉奥格栅(b)带钢(带肋带钢)横向钢筋纵向钢筋(6)锚板(c)锚板及传力杆(d)钢...
