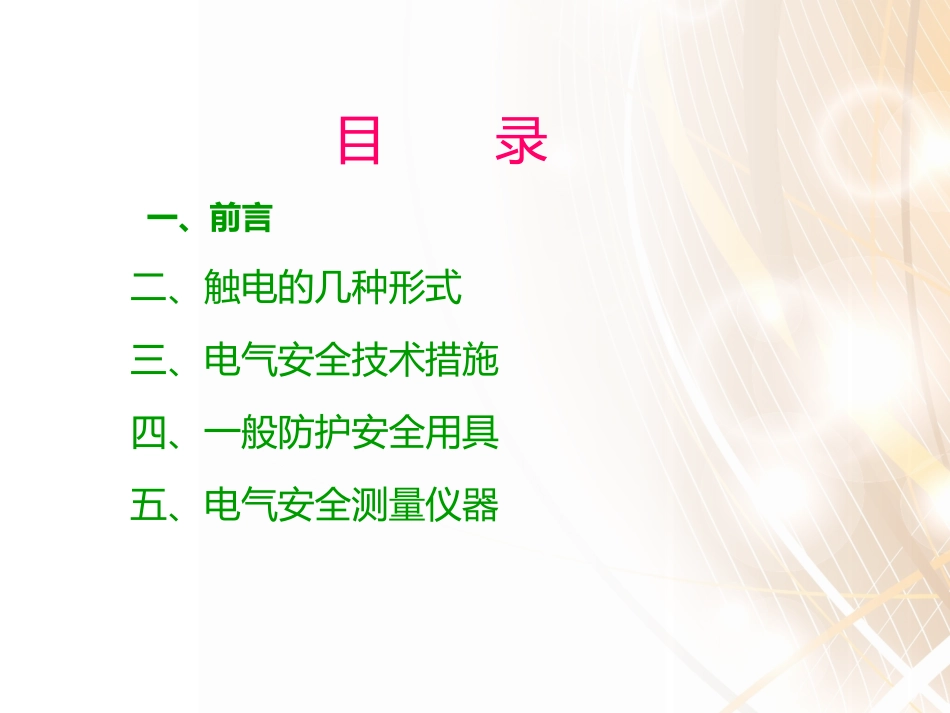

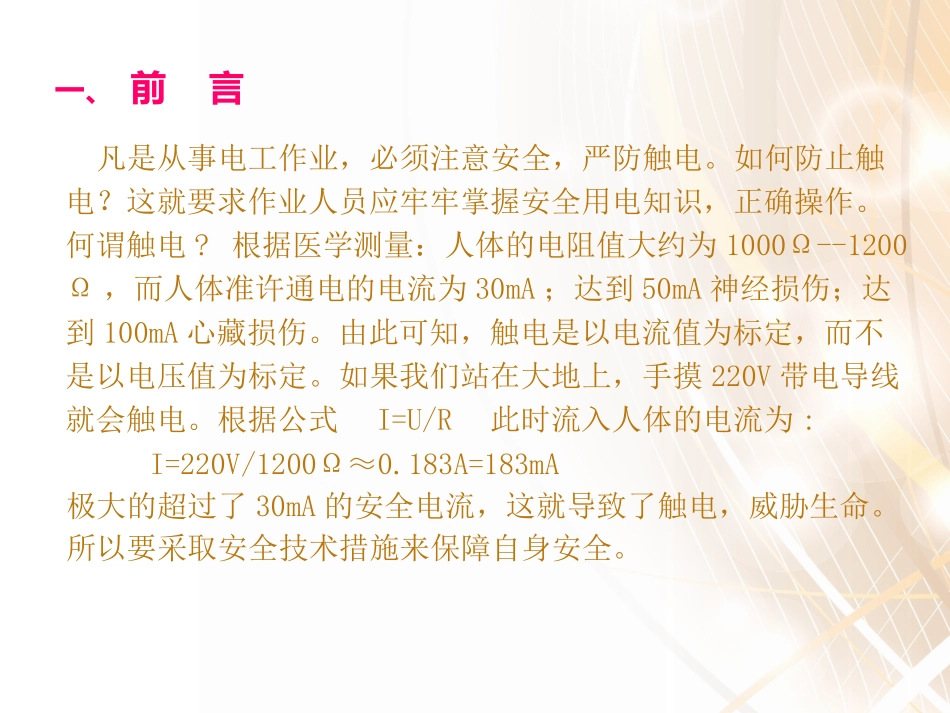

关爱生命目录一、前言二、触电的几种形式三、电气安全技术措施四、一般防护安全用具五、电气安全测量仪器一、前言凡是从事电工作业，必须注意安全，严防触电。如何防止触电？这就要求作业人员应牢牢掌握安全用电知识，正确操作。何谓触电?根据医学测量：人体的电阻值大约为1000Ω--1200Ω，而人体准许通电的电流为30mA；达到50mA神经损伤；达到100mA心藏损伤。由此可知，触电是以电流值为标定，而不是以电压值为标定。如果我们站在大地上，手摸220V带电导线就会触电。根据公式I=U/R此时流入人体的电流为:I=220V/1200Ω≈0.183A=183mA极大的超过了30mA的安全电流，这就导致了触电，威胁生命。所以要采取安全技术措施来保障自身安全。二、触电的几种表现形式触电形式是指在操作电气设备或行走时，触及带电体，电流通过自身，导致触电。有如下几种形式。1.单相触电当站在大地时，手触摸任一相线，此时电流由手到脚经大地流回变压器中性线，形成人体电流而触电。如图1红线所示。图12.两相触电两手分别接触L1、L2两相电源，使身体上部通过电流而触电。如图2所示。图23.跨步电压触电当高压电线掉入大地时，如果人经过该区，两脚之间的间距有一电位差，这就是跨步电压，由跨步电压引起触电。此时，应将两脚并拢，消除跨步电压，避免触电。图3思考1›小鸟站在高压架线上，为何无事？图4三、电工安全技术措施1.保护接地将电气设备的外壳如控制柜、电动机等外壳接地，称为保护接地，如下图所示。LNPE控制柜外壳接地电动机外壳接地插座上孔接地1.1保护接地的作用如果电气设备的外壳没有接地，一旦发生漏电现象，操作人员触摸到该设备时，就会形成单相触电。由于大地的电位为0，只要将控制柜或电动机等设备的外壳接地，就会使该设备的外壳电位始终为0，克服控制柜、电动机等设备漏电至外壳，避免操作人员触摸带电设备的外壳而触电。起到安全保护作用。思考21.三相插座的PE接地线有何作用？2.你家的三孔插座PE端是否接地？2保护接零将控制柜或电动机的外壳接入N（零）线，使之设备的外壳电位为零。这种供电方式称为三相四线制。图63重复接地将控制柜或电动机的外壳既接地，又接零（PE）线，确保设备的外壳电位为零。这种供电方式称为三相五线制。图7PE4.常用电工绝缘材料当接触低压带电导线(带电作业）时，一定要采取安全措施，如站在木梯上或站在木板上进行作业，只有这样，才可使人体无电流通过，因为木板是绝缘体，起到了阻断人体电流的安全作用。常用的绝缘材料有：木板、塑料、橡胶、云母、麻布等等。••••••5.常用绝缘安全用具：5.1低压试电笔低压试电笔又称为验电器，其主要作用是检查100V-500V电气设备或线路是否有电。低压验电器除判断电气设备或线路是否带电外，还可以区分相线（火线）和地线（零线），氖光灯泡发亮是相线，不亮的是地线。低压验电器低压试电笔使用注意事项：（1）使用前，检查试电笔是否损坏，有无受潮或进水。（2）使用试电笔不能用手触及试电笔前端的金属。（3）使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则不能形成回路，试电笔中的氖泡不会发光，造成误判。（4）测量之前，在已知电源上校验试电笔是否正常。（5）在明亮光线下测量，用手挡住光线，仔细判断，绝不可误判。低于试电笔的操作方法图1正确；图2错误5.2高压试电笔用来测量3KV-10KV高压设备及线路是否有电互环接地螺栓；支持器；电容器；氖灯；工作触头；654321电容式高压验电器高压验电器的构成是由绝缘材料制成一根空心管子，管子上端有金属制的工作触头，关内装有氖光灯和电容器。另外，绝缘和握手部分是用胶木或硬橡胶制成。高压验电笔使用注意事项：(1)为确认高压设备或线路已停电，应按该设备或线路的电压等级选用相应的验电器进行验电。(2)验电前先检查验电器外观无损坏，再在带电设备上先进行试验，确认验电器完好后方可使用。(3)验电时，不要用验电器直接触及设备的带电部分，应逐渐靠近带电体，至灯亮或风轮转动或语音提示为止。应注意验电器受邻近带电体影响。(4)验电时，必须三相逐一验电，不可图省事。正确操作高压验电器在使用时，应特别注意手握部...
