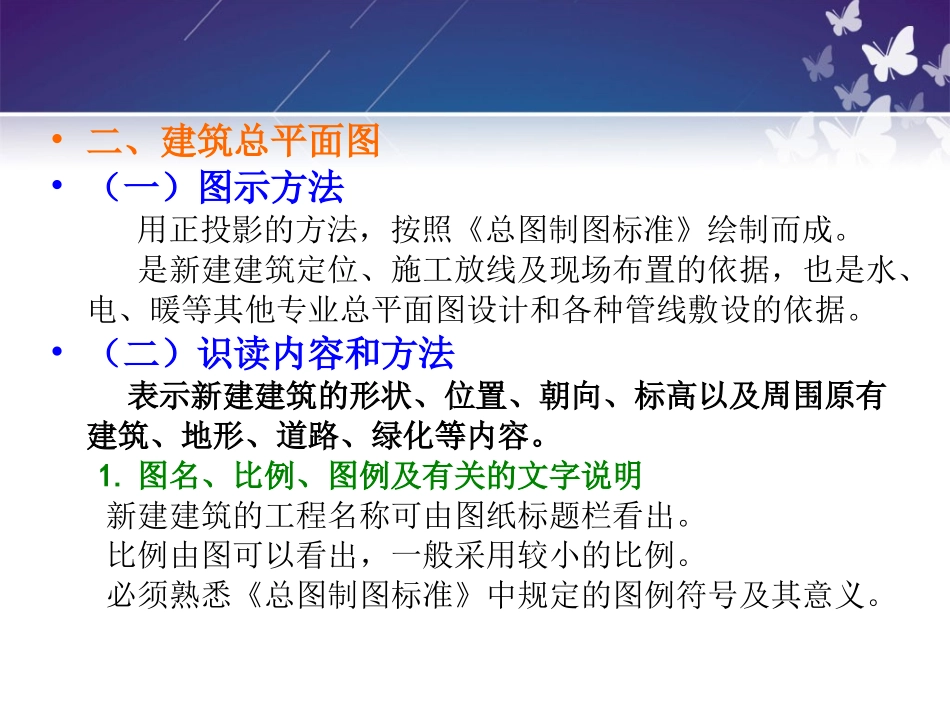

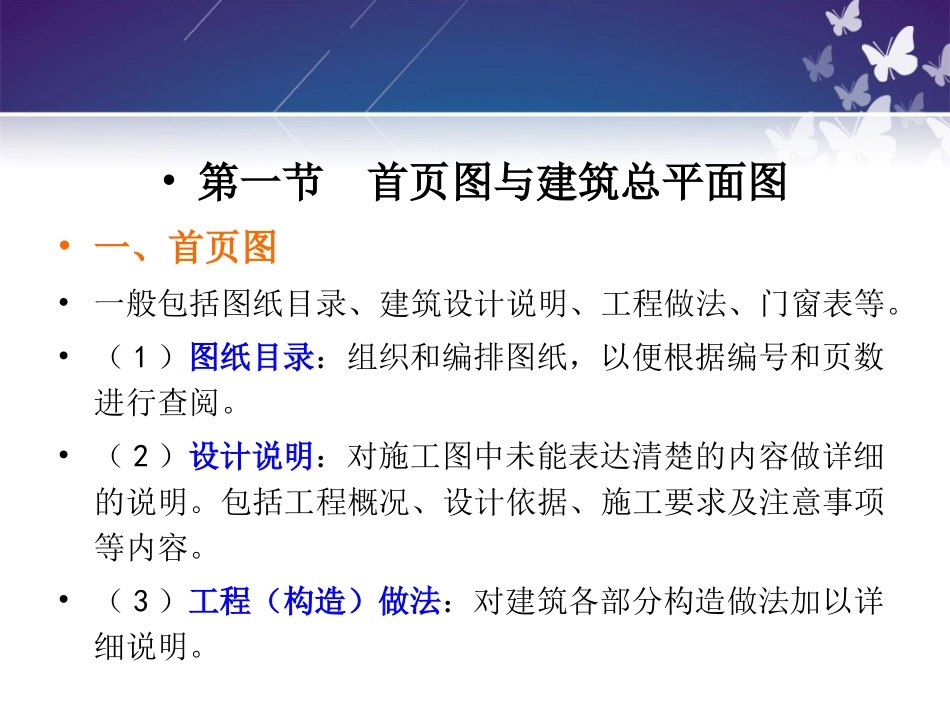

第十四章建筑施工图的识读【学习目标】了解：建筑施工图的形成方法。熟悉：建筑施工图的识读内容。掌握：建筑施工图的图示方法和识读方法。•第一节首页图与建筑总平面图•一、首页图•一般包括图纸目录、建筑设计说明、工程做法、门窗表等。•（1）图纸目录：组织和编排图纸，以便根据编号和页数进行查阅。•（2）设计说明：对施工图中未能表达清楚的内容做详细的说明。包括工程概况、设计依据、施工要求及注意事项等内容。•（3）工程（构造）做法：对建筑各部分构造做法加以详细说明。•二、建筑总平面图•（一）图示方法用正投影的方法，按照《总图制图标准》绘制而成。是新建建筑定位、施工放线及现场布置的依据，也是水、电、暖等其他专业总平面图设计和各种管线敷设的依据。•（二）识读内容和方法表示新建建筑的形状、位置、朝向、标高以及周围原有建筑、地形、道路、绿化等内容。1.图名、比例、图例及有关的文字说明新建建筑的工程名称可由图纸标题栏看出。比例由图可以看出，一般采用较小的比例。必须熟悉《总图制图标准》中规定的图例符号及其意义。•2.新建建筑的位置和朝向•新建建筑的位置可由平面尺寸或坐标确定。•新建建筑的朝向可由指北针或风向玫瑰频率图确定。•3.新建建筑的标高和层数•新建建筑的标高可从图中看出，并由室内地面和室外地坪设计标高可知室内外高差及±0.000与绝对标高的关系。•新建建筑的层数通常用圆点标注在建筑的右上角。•4.新建建筑四周的道路、绿化等周围环境情况•第二节建筑平面图•一、图示方法•（一）形成方法用一个假想的水平剖切面在建筑物的门窗洞口处水平剖切向下正投影形成的图样，简称平面图。按照水平剖切的位置不同，形成底层平面图、标准层平面图、顶层平面图。在屋面以上俯视形成的水平投影图称为屋顶平面图。•（二）图样表示方法•采用比例：1：50、1：100、1：150、1：200、1：300。•若平面图对称时，可将两层平面图合绘在一个图上，中间用对称符号分开并在对称轴线处画对称符号，图下方在左右两边分别注写图名。•平面图的方向宜与总平面图方向一致。•长边宜与横式幅面图纸的长边一致。•指北针应绘制在建筑物±0.00标高的平面图上，并放在明显位置，所指的方向应与总图一致。•在同一张图纸上绘制各层平面图时，宜按层数由低向高的顺序从左至右或从下至上布置。•建筑平面图应注写房间名称或编号。编号注写在直径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。•平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。各区应分别用大写拉丁字母编号。•在平面图中常采用图例表示房屋的构造及配件，“国标”规定的各种常用构造及配件图例见表14-4。•（三）图线表示方法•被剖切到的墙、柱等主要建筑构造的轮廓线：粗实线。•未被剖切到的部分（楼梯、散水、室外台阶、门的开启线）：中粗实线或细实线。•尺寸线、折断线、引出线、标高：细实线。•高窗、洞口、通气孔、槽、地沟等不可见部分：虚线。•二、识读内容和方法•（一）底层平面图•反映房屋的平面形状、房间位置、大小、组合关系、建筑构造以及必要的尺寸、标高等。•1.图名、比例、形状、朝向•2.结构形式与定位轴线•3.平面布置•4.门窗位置及编号门的代号用M表示，窗的代号用C表示。不同类型的门窗加编号予以区分。每种类型的门窗应与门窗表对应。•5.尺寸标注•外部尺寸一般分为三道，从内到外依次为：第一道尺寸（细部尺寸）：表示建筑外墙门窗洞口及洞间墙的尺寸。第二道尺寸（定位尺寸）：表示建筑定位轴线之间的距离。第三道尺寸（总尺寸）：表示建筑的外轮廓总尺寸。•内部尺寸按需要标注出室内净尺寸、门窗洞尺寸、墙厚及固定设备（卫生间、工作台、搁板等）的大小与位置。•6.标高•建筑底层平面图中宜注写室内外地坪、室外台阶面等部位的完成面标高，采用相对标高（保留到小数点后三位数字，单位为米）。•7.剖切位置、索引标志•剖切符号画在底层平面图中，以表示剖面图的剖切位置、剖视方向。若某一局部需另见详图时，应用索引符号注明。•8.设备布置情况•底层平面图中应表示出建筑物内设备的位置、形式及...
