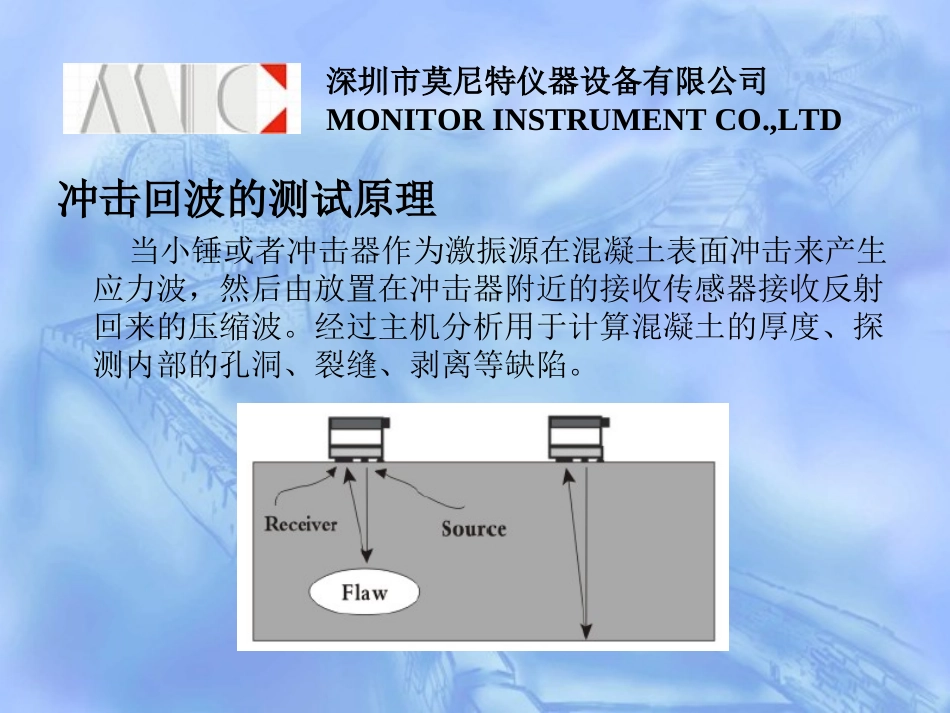

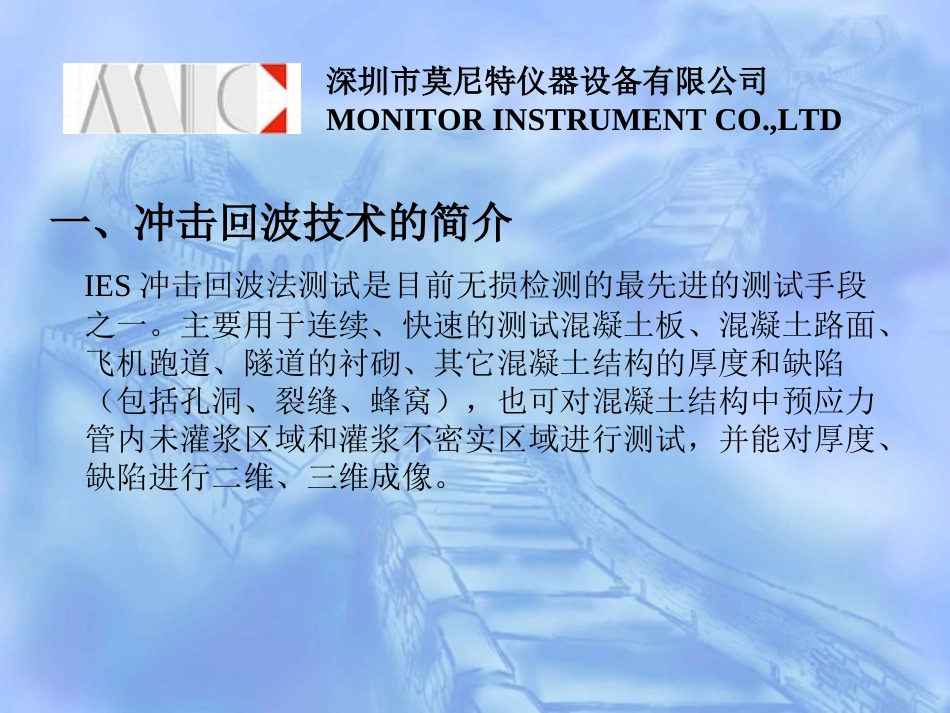

深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTDIES扫描式冲击回波测试系统在预应力管道灌浆条件测试的工程应用实例以及分析深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTD一、冲击回波技术的简介IES冲击回波法测试是目前无损检测的最先进的测试手段之一。主要用于连续、快速的测试混凝土板、混凝土路面、飞机跑道、隧道的衬砌、其它混凝土结构的厚度和缺陷（包括孔洞、裂缝、蜂窝），也可对混凝土结构中预应力管内未灌浆区域和灌浆不密实区域进行测试，并能对厚度、缺陷进行二维、三维成像。深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTD冲击回波的测试原理当小锤或者冲击器作为激振源在混凝土表面冲击来产生应力波，然后由放置在冲击器附近的接收传感器接收反射回来的压缩波。经过主机分析用于计算混凝土的厚度、探测内部的孔洞、裂缝、剥离等缺陷。深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTD接收器接收到反射波后，通过快速傅立叶转换时间域数据转化为频域数据，然后确定回波的频率峰值f，计算结构的厚度和缺陷D=（b*VP）/2f（其中b是形状系数，对板/墙来说是0.96，对于梁和柱该值更小，根据厚度和宽度的比值确定，VP是压缩波波速。）深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTD冲击回波仪器设备IES扫描式冲击回波测试系统是目前最先进的冲击回波测试仪，由美国Olson公司首先研制成功，它除了具有一般冲击回波仪器的所有功能外，不仅加快了测试的速度、减轻了劳动量，而且增加了很多新的功能，如对混凝土厚度变化进行二维、三维成像等先进的功能。深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTDIES方法相对于普通IE冲击回波方法的优点1.IES方法采用滚动传感器技术，每一小时可测2000－3000个点，可进行大面积普查检测，极大地提高了检测效率。而普通的IE系统每小时仅可测30－60个点，只能用于测试较小，非常关键的部位。2.IES方法可沿直线以2.54cm的间隔进行快速测试，多条测试线组成的所测数据经软件处理可快速形成三维图像，直观显示结构的厚度变化以及缺陷位置及程度。普通IE方法要做到三维成像非常困难，只能通过EXCEL等形成一些简单的厚度变化图。深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTD二、对试块的试验研究1模型的制作1.1.如图所示缺陷模拟图，模拟空洞率最左侧是100%，模拟空管情况。最右侧为0%，模拟灌浆密实情况；中间有9个递减尺寸泡沫，模拟不同大小的缺陷。1.2.如图所示，波纹管充分灌浆后，在震荡台上震荡2分钟，添加水泥浆，反复震荡几次。保证灌浆密实和均匀。无大量气泡冒出，就停止震荡。1.3.如图所示，模板固定牢固，再用钉子和木条固定好波纹管在板的中央处，量好到模板的左右上下的尺寸，做好标记，准备浇灌混凝土。1.4.如图所示，浇灌好混凝土，保证混凝土密实和均匀，保证混凝土表面平整、光滑。加水养护。深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTD2测线布置•垂直波纹管方向测试：在板表面量出1.2×1米的测试区域，每5cm布一条测线，总共25条。如图11所示，红色虚线为管道位置，粉红色实线为测线方向。测线编号从上到下依次为1～25。•顺沿波纹管方向测试：沿着管道方向布置，在管道中间布置一条，然后左右各相隔5cm布置两条。每个管道总共5条测线。如图12所示，红色虚线为管道位置，蓝色实线为测线方向。测线编号从左到右依次为1～10。深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTD3数据分析利用仪器自带的软件，进行数据处理，形成三维测试图形。如图所示：从垂直波纹管方向的采集数据截图看，基本上反映了波纹管的走向以及预埋设的缺陷情况。注浆饱满度越差，测出板的厚度越大，主频也越低，证明波是绕过缺陷传播的。垂直波纹管的方向深圳市莫尼特仪器设备有限公司MONITORINSTRUMENTCO.,LTD顺沿波纹管的方向垂直波纹管方向的采集的数据图像比平行波纹管的图像更加清晰些，缺陷位置和大小的分辨率更高些。如果再加密测线的话，其图像会更加清晰，这样可以保证满足检测的需要。从波纹管本身的材料来看，金属管整体成像效果比塑料波纹管成像效果要理想些...
