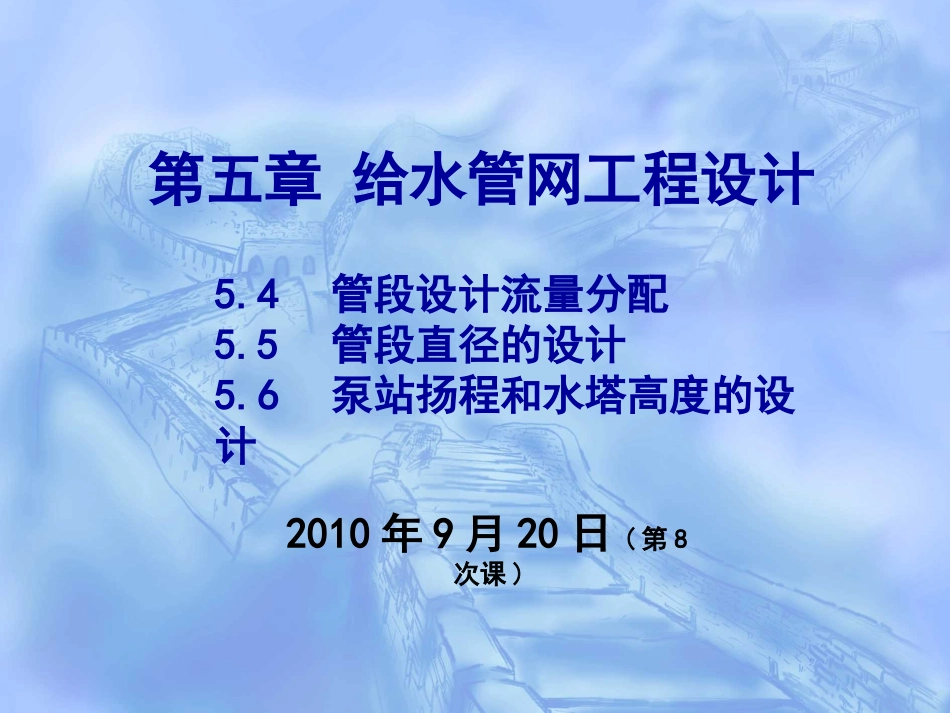

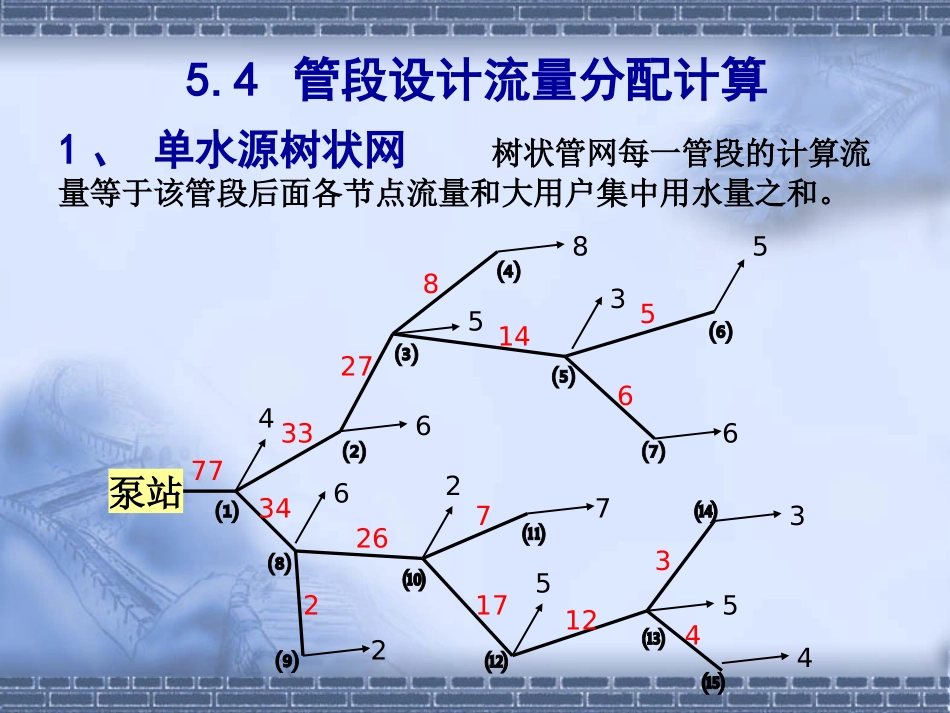

2010年9月20日(第8次课)第五章给水管网工程设计5.4管段设计流量分配5.5管段直径的设计5.6泵站扬程和水塔高度的设计1、单水源树状网树状管网每一管段的计算流量等于该管段后面各节点流量和大用户集中用水量之和。泵站56385646273545286142733341217726234775⑴⑵⑶⑷⑸⑹⑺⑻⑼⑽⑾⑿⒀⒁⒂5.4管段设计流量分配计算环状管网满足连续性条件的流量分配方案可以有无数多种。15101312181617141976125271485819123359134602495111357301024982、环状网⑴⑵⑶⑷⑸⑹⑺⑻⑼方法和步骤方法和步骤：：确定控制点位置，管网主导流向；确定控制点位置，管网主导流向；参照主导流向拟定各管段水流方向，以最短距离参照主导流向拟定各管段水流方向，以最短距离供水到大用户或边远地区；供水到大用户或边远地区；尽量使平行的主要干管分配相近的流量（防止某尽量使平行的主要干管分配相近的流量（防止某些管段负荷过重），连接管要少分配流量，满足些管段负荷过重），连接管要少分配流量，满足沿线配水为限（主要作用是干管损坏时转输流沿线配水为限（主要作用是干管损坏时转输流量）量）各干管通过的流量沿主要流向逐渐减少，不要忽各干管通过的流量沿主要流向逐渐减少，不要忽多忽少；多忽少；应满足节点流量的平衡条件。应满足节点流量的平衡条件。此分配值是预分配，用来选择管径，真正值此分配值是预分配，用来选择管径，真正值由平差结果定。由平差结果定。5.5管段直径设计管径和设计流量的关系：D－管段直径，m；q－管段流量，m3/s；v－流速，m/s；A－水管断面积，m3。确定管径必须先选定设计流速。vqDvDAvq442设计流速的确定技术上：为防止水锤现象，Vmax<2.5~3m/s；为避免沉积，Vmin>0.6m/s。经济上：设计流速小，管径大，管网造价增加；水头损失减小，水泵扬程降低，电费降低。一般设计流速采用优化方法求得。合理的流速应该使得在一定年限（投资偿还期）内管网造价与运行费用之和最小。21001YCpTYTCW投资偿还期内的年度总费用为：DeM1Cpt1001VeCpt1001WM1WVW0DW0管径（mm）平均经济流速（m/s）D=100～400D≥4000.6～0.90.9～1.4选取经济流速时考虑的原则：p130-131平均经济流速管径(mm)界限流量(L/s)管径(mm)界限流量(L/s)100＜9450130～1681509～15500168～23720015～28.5600237～35525028.5～45700355～49030045～68800190～68535068～96900685～82240096～1301000822～1120界限流量表以上是指水泵供水时的经济管径确定方法，在求经济管径时，考虑了抽水所需的电费。重力供水时，由于水源水位高于给水区所需水压，两者的标高差H可使水在管内重力流动。此时，各管段的经济管径应按输水管和管网通过设计流量时，供水起点至控制点的水头损失总和等于或略小于可利用的水头来确定。在使用各地区提供的经济流速或按平均经济流速确定管网管径时，需考虑以下原则：1）一般大管径可取较大的经济流速，小管径可取较小的经济流速；2）首先定出管网所采用的最小管径（由消防流量确定），按υe确定的管径小于最小管径时，一律采用最小管径；3）连接管属于管网的构造管，应注重安全可靠性，其管径应由管网构造来确定，即按与它连接的次要干管管径相当或小一号确定；4）确定管网管径时，一般对于管网起端的大口径管道可按略高于平均经济流速来确定管径，对于管网末端较小口径的管道，可按略低于平均经济流速确定管径，特别对确定水泵扬程影响较大的管段，适当降低流速，使管径放大一号，较经济；5）管线造价（含管材价格、施工费用等）较高而电价相对较低时，取较大的经济流速，反之取较小的经济流速。一、一级泵站水泵扬程确定0psdHHhh图5-3一级泵站扬程计算1-吸水井；2-一级泵站；3-絮凝池5.6泵站扬程与水塔高度的设计二、二级泵站水泵扬程和水塔高度的确定1.无水塔管网图5-4无水塔管网的水压线1-最小用水时；2-最高用水时ncsccphhhHZH2.网前（前置）水塔管网()tcntcHHhZZ图5-5网前水塔管网的水压线1-最高用水时；2-最小用水时csttphhHHZH03.网后（对置）水塔管网图5-6对置水塔管网的水...
