施工导流与截流VIP免费

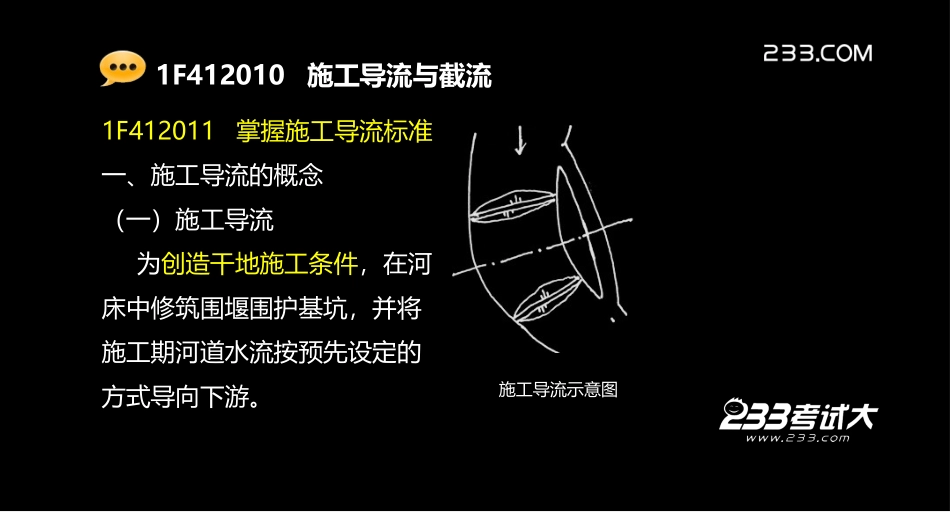

水利水电工程管理与实务精讲班主讲老师：王飞寒1F412000水利水电工程施工导流1F412011掌握施工导流标准一、施工导流的概念（一）施工导流为创造干地施工条件，在河床中修筑围堰围护基坑，并将施工期河道水流按预先设定的方式导向下游。1F412010施工导流与截流施工导流示意图（二）导流建筑物指施工期所使用的临时性挡水建筑物和泄水建筑物。挡水建筑物主要是围堰。泄水建筑物包括明渠、隧洞、涵管、底孔等。（三）导流标准导流建筑物级别及其设计洪水标准，简称施工导流标准。1F412010施工导流与截流（四）施工导流设计任务1.选择导流方式，划分导流时段；2.选定导流标准和导流设计流量；3.确定导流建筑物的形式、布置、构造和尺寸；4.拟定导流建筑物的修建、拆除、封堵的施工方法；5.拟定河道截流、拦洪度汛和基坑排水的技术措施。1F412010施工导流与截流二、施工导流标准的确定施工导流标准是导流建筑物的设计依据。（一）导流标准的确定根据导流建筑物的保护对象、失事后果、使用年限和工程规模等指标，划分导流建筑物的级别（Ⅲ～V级），再根据导流建筑物的级别和类型，并结合风险度分析，确定相应的洪水标准。施工导流标准还包括坝体施工期临时度汛洪水标准和导流泄水建筑物封堵后坝体度汛洪水标准。见p17临时性水工建筑物级别，p19临时性水工建筑物洪水标准。1F412010施工导流与截流（二）确定导流标准的方法1．实测资料分析法：即选用设计典型年。该法简便实用，但一般应有较长的水文系列，选洪峰、洪量均较大的典型洪水过程。2．常规频率法：用风险率的概念进行分析、计算。一般应有20～30年以上的水文系列。3．经济流量分析法：根据不同的设计流量，计算各相应的年施工费用（导流建筑物费用）及年损失费用（含现场施工、淹没、溃堰等损失），对应总费用最小流量即为经济导流流量。1F412010施工导流与截流1F412010施工导流与截流1.导流建筑物费用曲线2.淹没等损失费用曲线3.导流费用曲线经济流量分析法例题：1.导流建筑物级别一般划分为（）。A．Ⅰ～ⅡB．Ⅱ～ⅢC．Ⅲ～ⅤD．Ⅳ～Ⅴ1F412010施工导流与截流2.确定导流设计洪水标准的方法主要有（）。A．实测资料分析法B．常规频率法C．实测资料取最大值法D．经济流量分析法E．实测资料平均值法1F412010施工导流与截流1F412012掌握施工导流方式一、分段围堰法导流1.概念：也称分期围堰导流，就是用围堰将水工建筑物分段分期围护起来进行施工的方法。分段指从空间上将河床围成若干个基坑，分段进行施工。分期就是从时间上按导流过程划分施工阶段。工程实践中，两段两期导流采用得最多。2.适用：河床宽、流量大、工期长，尤其适用通航和冰凌严重的河道。3.优点：费用低。前期一般用束窄河床，后期用完建的建筑物。1F412010施工导流与截流（a）（b）（c）图1F412012-1分段围堰法导流（a）平面图；（b）下游立视图；（c）导流底孔纵断面图1—一期上游横向围堰；2—一期下游横向围堰；3—一、二期纵向围堰；4—预留缺口；5—导流底孔6—二期上下游围堰轴线；7—护坦；8—封堵闸门槽；9—工作闸门槽；10—事故闸门槽；11—已浇筑的混凝土坝体；12—未浇筑的混凝土坝体（一）束窄河床导流常用于分期导流的前期阶段，特别是一期导流。其泄水道是被围堰束窄后的河床。（二）通过建筑物导流包括设置在混凝土坝体中的底孔导流、混凝土坝体上预留缺口导流、梳齿孔导流，平原河道上低水头河床式径流电站可采用厂房导流等。这种导流方式多用于分期导流的后期阶段。1F412010施工导流与截流二、全段围堰法导流1.概念：在河床内距主体工程上下游一定的距离，修筑拦河堰体，一次性截断河道，使河道中的水流经河床外修建的临时泄水道或永久泄水建筑物下泄。2.适用：枯水期流量不大，河道狭窄。按导流泄水建筑物的类型可分为明渠导流、隧洞导流、涵管导流等。1F412010施工导流与截流（一）明渠导流明渠导流是在河岸或河滩上开挖渠道，使河道的水流经渠道下泄。适用：岸坡平缓、或有一岸具有较宽的台地、垭口或古河道的地形。优点：施工简单，适合大型机械施工；有利于加速施工进度，缩短工期；对通航、放木条件也较好。1F412010施工导流与截流图1F...
