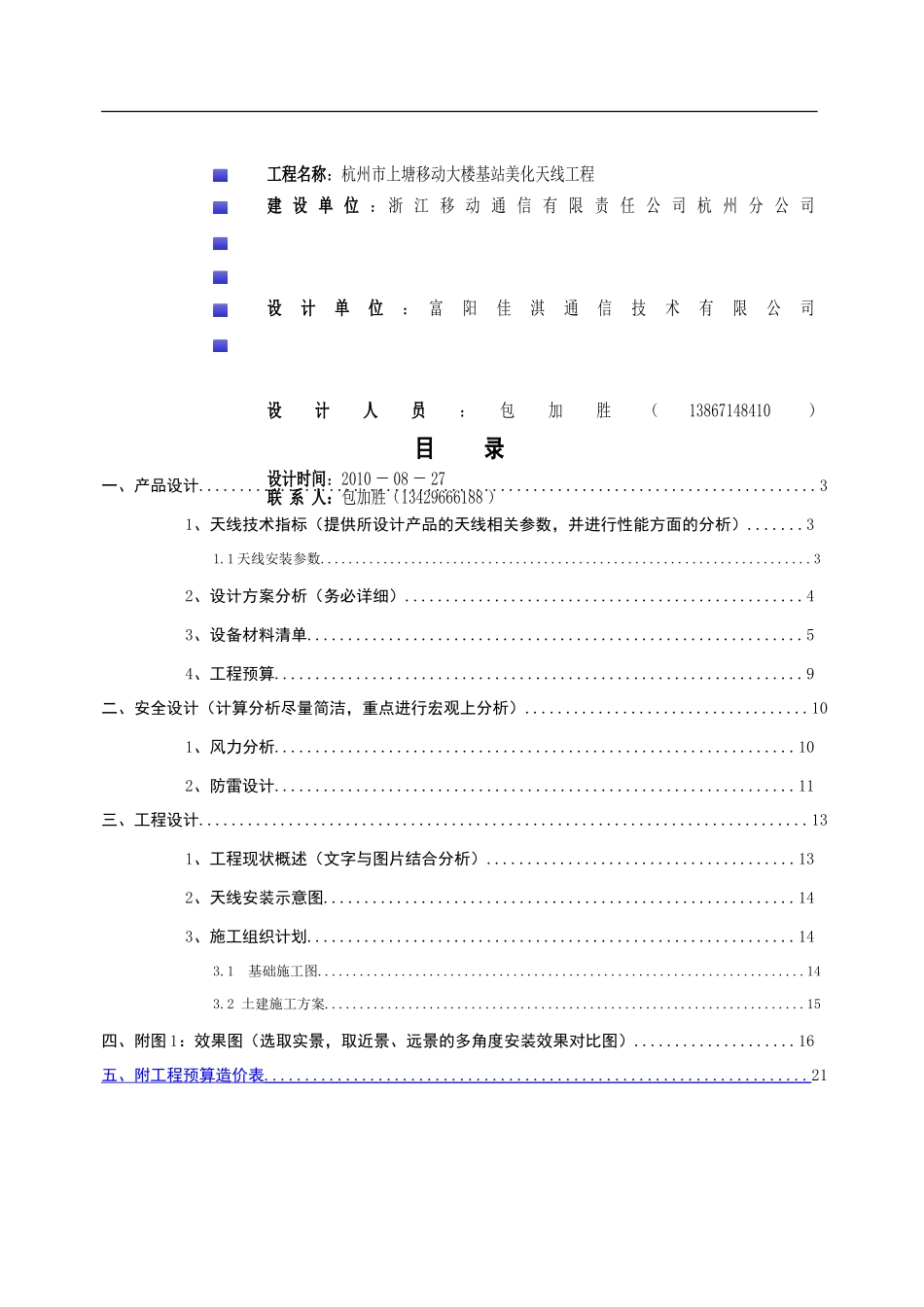

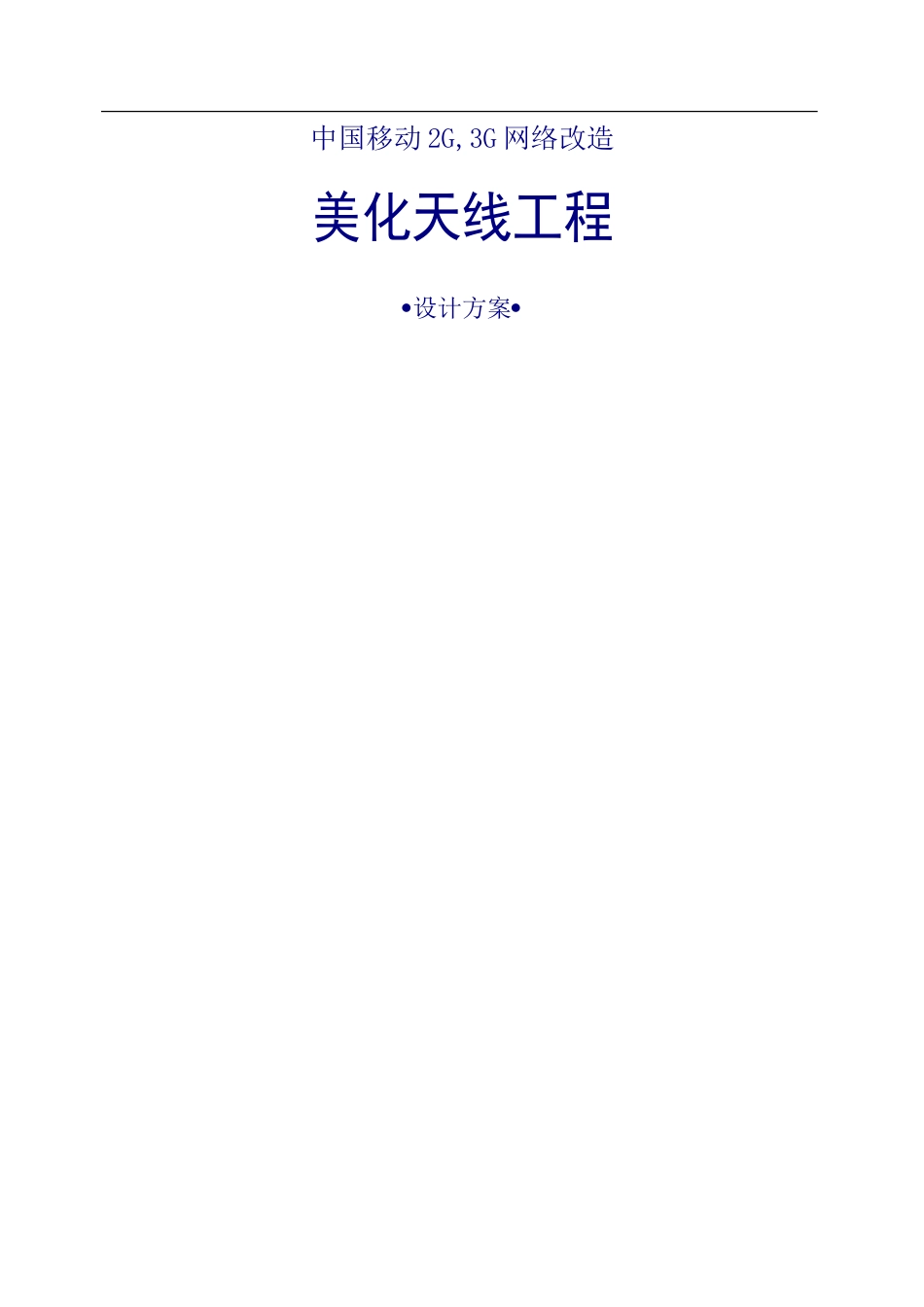

中国移动2G,3G网络改造美化天线工程设计方案目录一、产品设计............................................................................31、天线技术指标（提供所设计产品的天线相关参数，并进行性能方面的分析）.......31.1天线安装参数......................................................................32、设计方案分析（务必详细）.................................................43、设备材料清单.............................................................54、工程预算.................................................................9二、安全设计（计算分析尽量简洁，重点进行宏观上分析）...................................101、风力分析................................................................102、防雷设计................................................................11三、工程设计...........................................................................131、工程现状概述（文字与图片结合分析）......................................132、天线安装示意图..........................................................143、施工组织计划............................................................143.1基础施工图......................................................................143.2土建施工方案.....................................................................15四、附图1：效果图（选取实景，取近景、远景的多角度安装效果对比图）....................16五、附工程预算造价表...................................................................21工程名称：杭州市上塘移动大楼基站美化天线工程建设单位：浙江移动通信有限责任公司杭州分公司设计单位：富阳佳淇通信技术有限公司设计人员：包加胜（13867148410）设计时间：2010－08－27联系人：包加胜（13429666188）一、产品设计1、天线技术指标（提供所设计产品的天线相关参数，并进行性能方面的分析）1.1天线安装参数天线安装状况：天线编号天线型号水平角俯仰角电调下倾机械下倾天线挂高天线1现有天线(2G)300°///4米天线2现有天线(2G)300°///9米天线3现有天线(2G)300°///9米天线4-1现有天线(2G)300°///6米天线4-2现有天线(2G)50°///6米天线5-1现有天线(2G)300°///6米天线5-2现有天线(2G)50°///6米天线6现有天线(3G)50°///6米天线7现有天线(2G)160°///9米天线8现有天线(3G)230°///6米天线9现有天线(2G)230°///6米天线10现有天线(2G)230°///6米*天线编号与“工程现状概述”内“美化天线安装平面图”的天线编号一致。2、设计方案分析（务必详细）该站点，位于杭州市上塘移动大楼的楼顶，为根据周围环境和建筑结构考虑，在提高通信服务质量的同时又实现良好的社会、环境效益，在不影响覆盖效果的前提下对现有天线的安装环境进行必要的美化改造，结合周围环境和建筑外观特点，为了更好地达到隐蔽美化的要求，制定3个设计方案，以供参考：2．1方案一:葡萄架造型(西立面)采用葡萄架造型，葡萄架立柱安装在楼顶炮台的结构柱上，表面处理成外墙相同的颜色纹理，柱与柱之间使用圈梁连接,上面悬挂仿真式葡萄枝叶及仿真葡萄.使其远观成为楼顶小花园的一部分,真正实现“绿色城市,环保社会”的生活理念，可达到较好的美化效果。2．2方案三旗台造型(东立面)采用旗台造型，旗台立柱安装在楼顶炮台的结构柱上，表面处理成外墙相同的颜色纹理，柱与柱之间使用圈梁连接,圈梁与结构柱之间使用玻璃钢栅栏形式.旗台中间设置一面5米的旗杆,上面可悬挂中国国旗或移动G3广告彩旗，使其远观成为楼顶旗台的一部分,营造与时俱进“爱国，敬业，求实，务新”的企业精神，可达到较好的美化效果。2．3方案六广告牌造型(前立面)采用广告牌造型，广告牌立柱安装在楼顶连系梁的结构柱上，表面处理成外墙相同的颜色纹理，柱与柱之间使用玻璃钢平板对接，将原有的“浙江移动通信“LOGO和立体文字上移至玻璃钢平板处，广告牌背面使用三角支撑架...
