天正建筑立面图画法VIP免费

天正建筑立面图画法_第1页
1/9
天正建筑立面图画法_第2页
2/9
天正建筑立面图画法_第3页
3/9

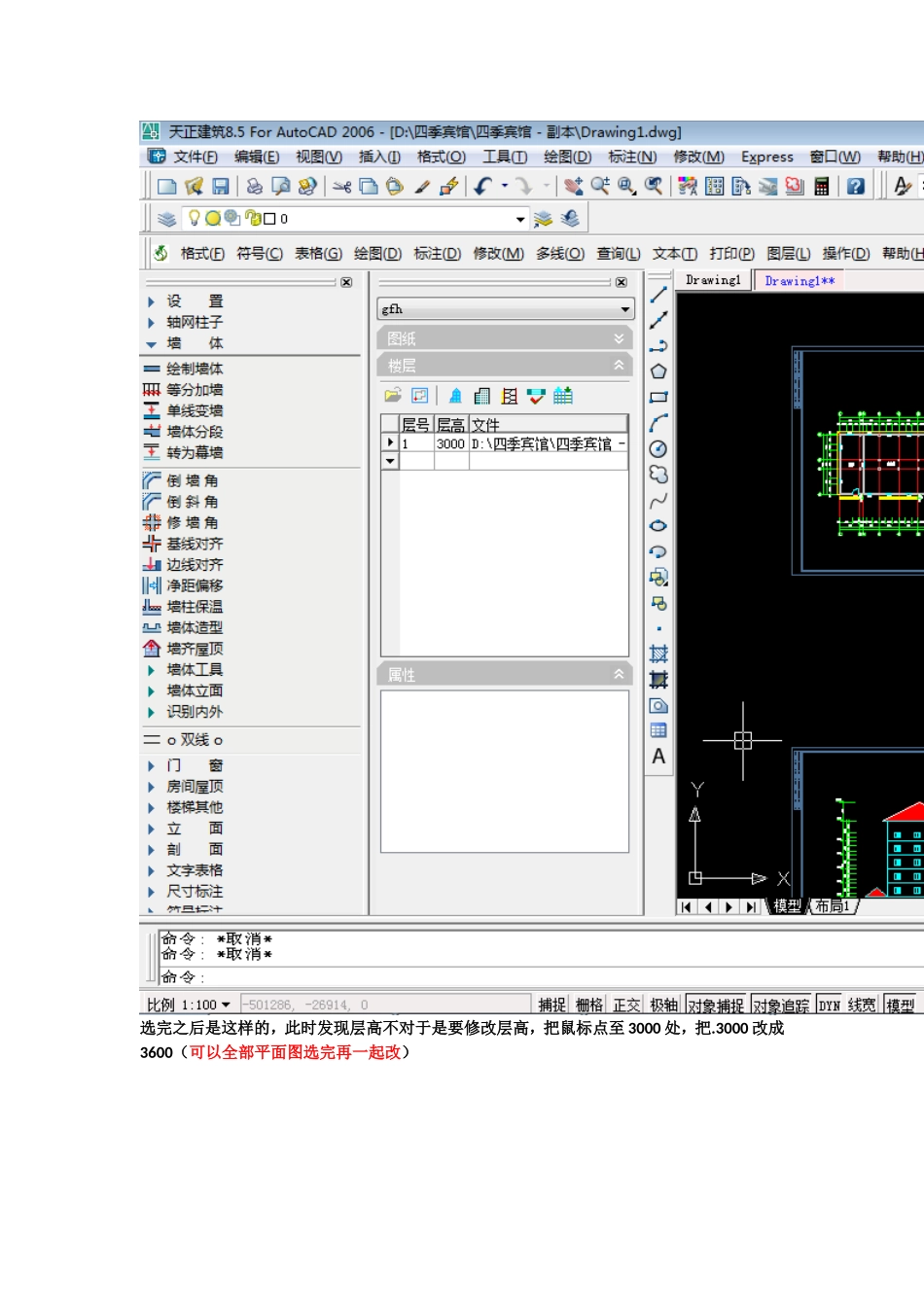

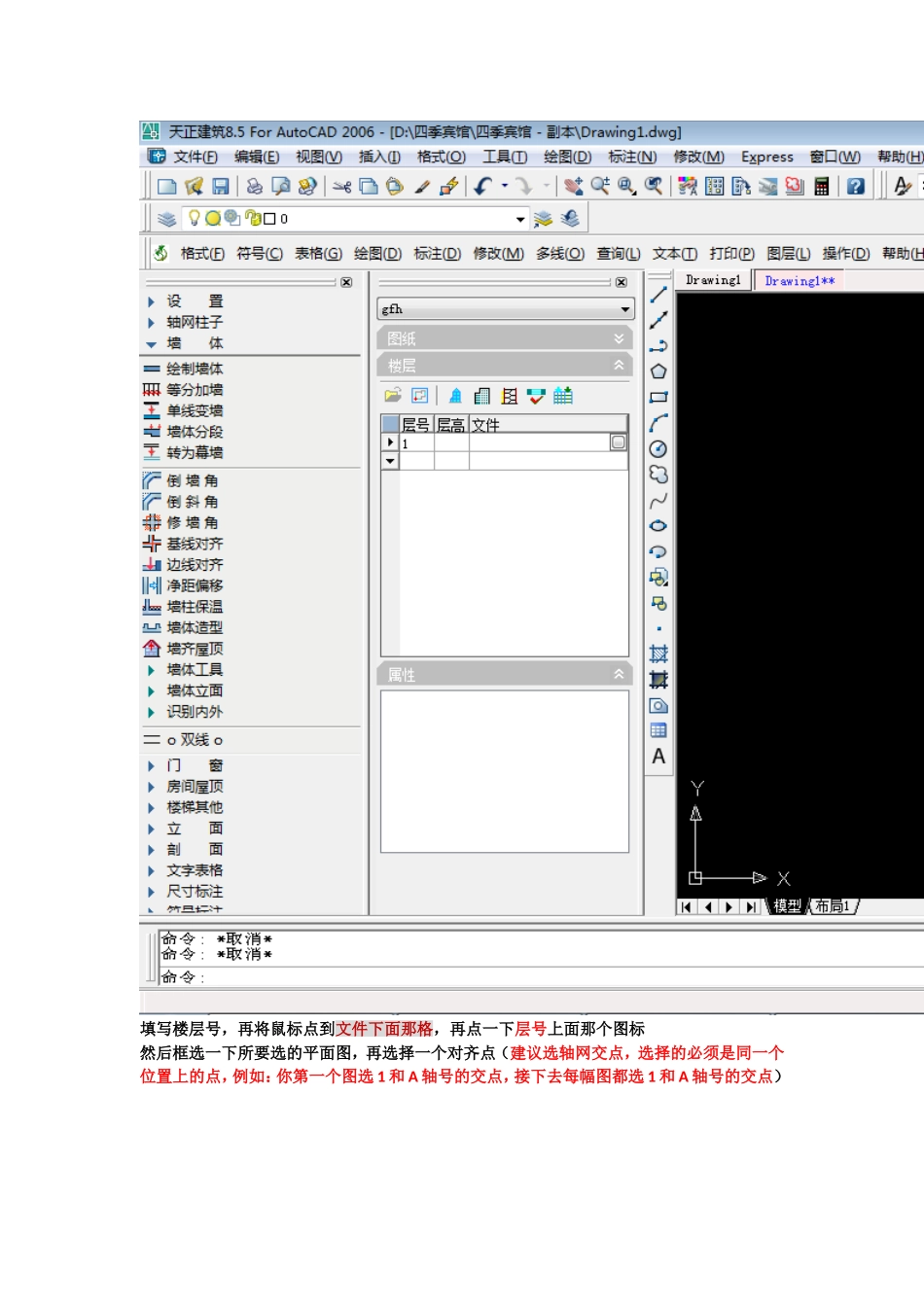

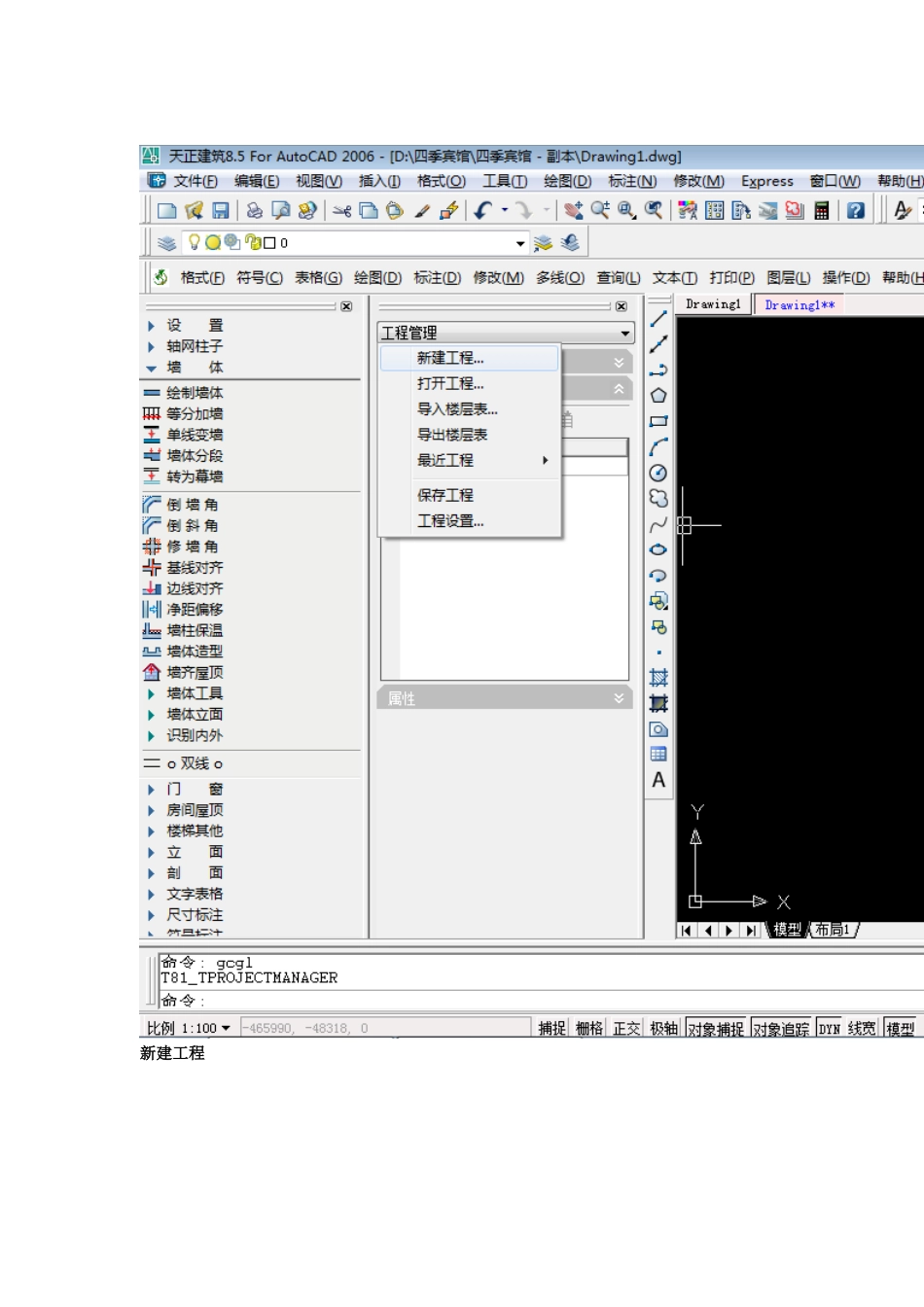

新建工程填写楼层号,再将鼠标点到文件下面那格,再点一下层号上面那个图标然后框选一下所要选的平面图,再选择一个对齐点(建议选轴网交点,选择的必须是同一个位置上的点,例如:你第一个图选1和A轴号的交点,接下去每幅图都选1和A轴号的交点)选完之后是这样的,此时发现层高不对于是要修改层高,把鼠标点至3000处,把.3000改成3600(可以全部平面图选完再一起改)楼层平面图相同时可以用“~”表示,如图中的2到5层相同则用2~5接着点击第四个图然后会提示:要画立面图则按F,接着会提示:选择第一根和最后一根轴线即可(记得选第二根的时候要按住shift键,还有一个就是两根轴号要按顺序(字母或数字顺序)点,)接着按下Enter键,出现如下提示点击“生成立面”再输入相应的文件名和保存位置,最后按“保存”即可生成立面然后对立面进行适当修改即可完成正立面图的绘制
