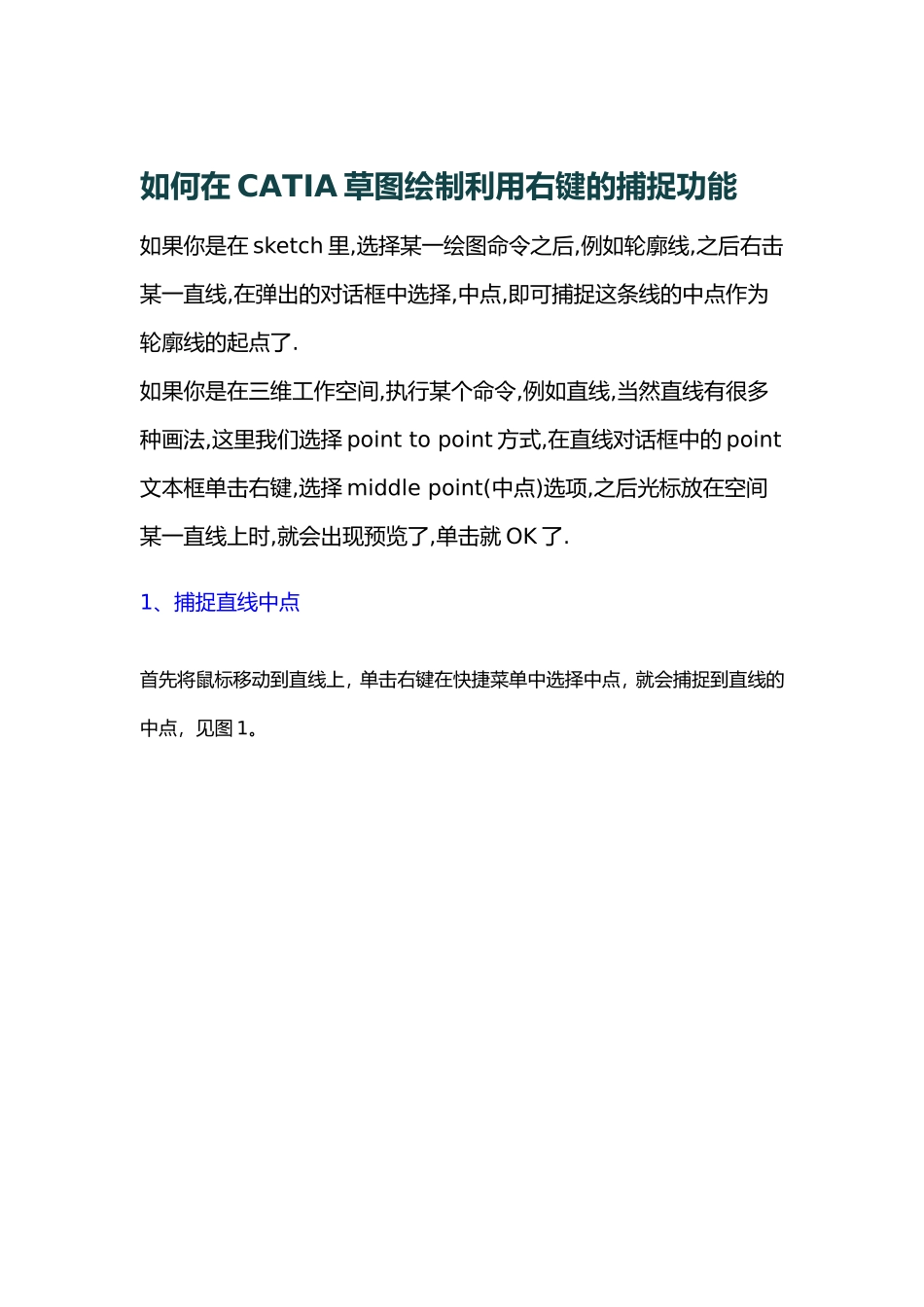

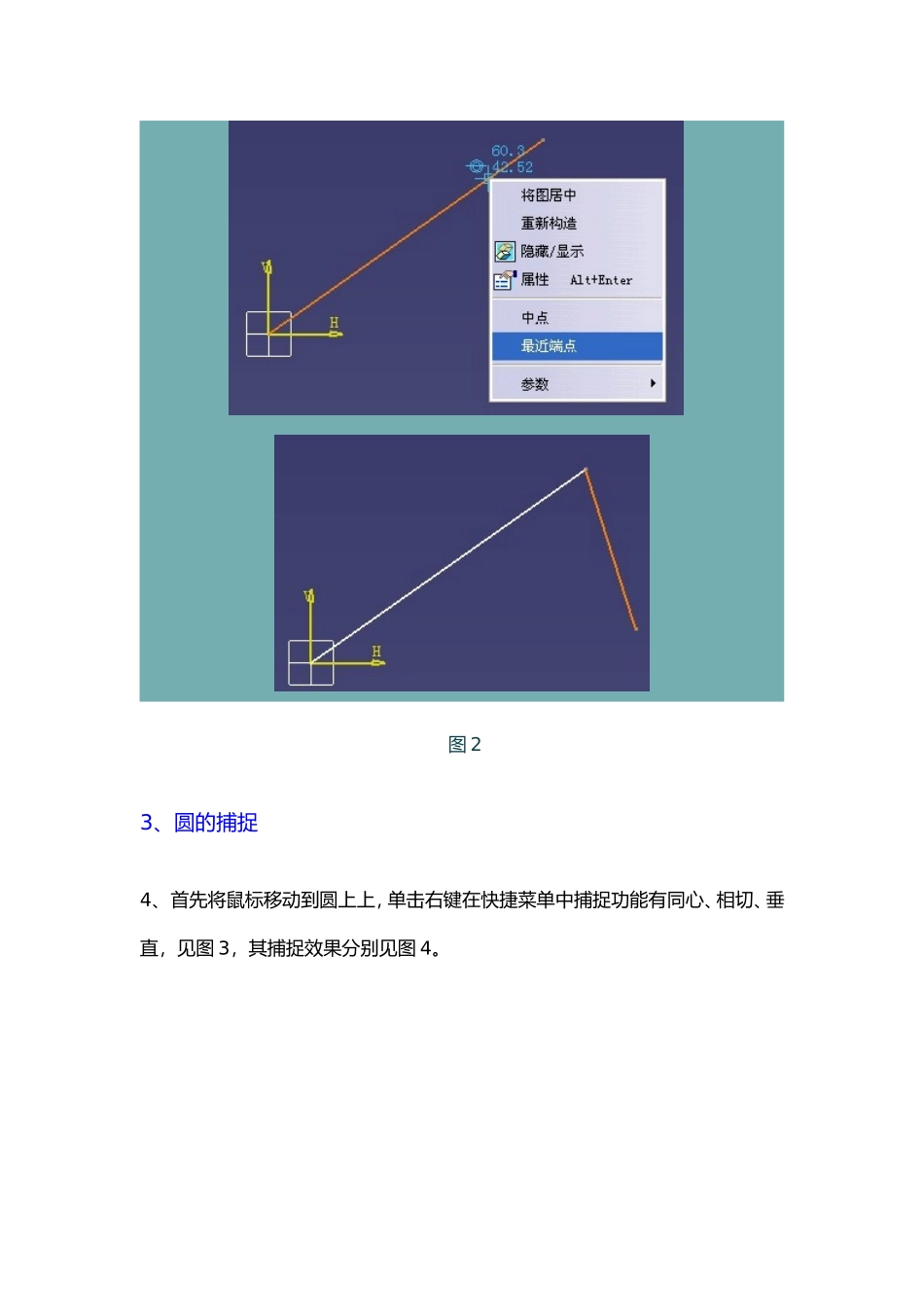

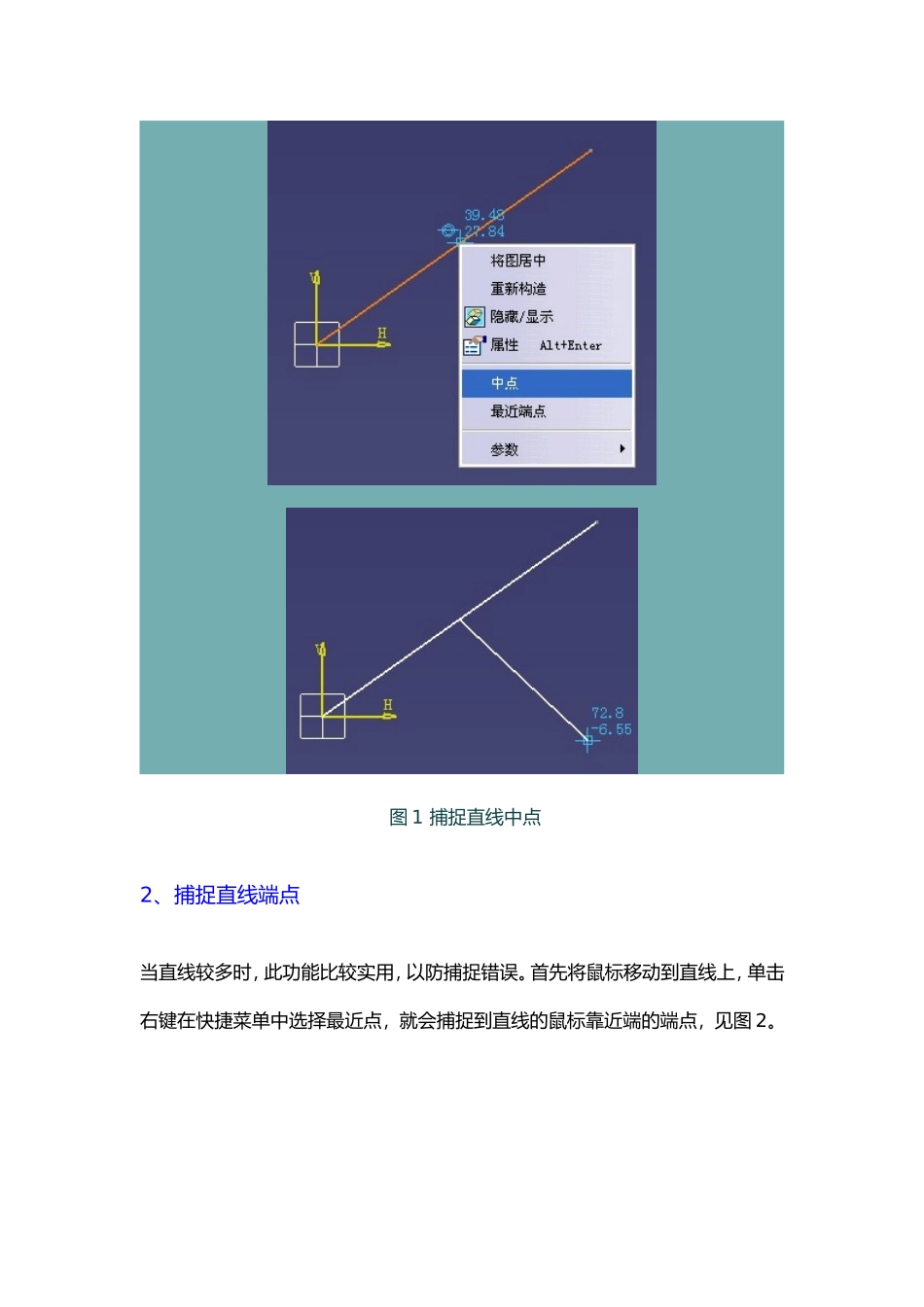

如何在CATIA草图绘制利用右键的捕捉功能如果你是在sketch里,选择某一绘图命令之后,例如轮廓线,之后右击某一直线,在弹出的对话框中选择,中点,即可捕捉这条线的中点作为轮廓线的起点了.如果你是在三维工作空间,执行某个命令,例如直线,当然直线有很多种画法,这里我们选择pointtopoint方式,在直线对话框中的point文本框单击右键,选择middlepoint(中点)选项,之后光标放在空间某一直线上时,就会出现预览了,单击就OK了.1、捕捉直线中点首先将鼠标移动到直线上,单击右键在快捷菜单中选择中点,就会捕捉到直线的中点,见图1。图1捕捉直线中点2、捕捉直线端点当直线较多时,此功能比较实用,以防捕捉错误。首先将鼠标移动到直线上,单击右键在快捷菜单中选择最近点,就会捕捉到直线的鼠标靠近端的端点,见图2。图23、圆的捕捉4、首先将鼠标移动到圆上上,单击右键在快捷菜单中捕捉功能有同心、相切、垂直,见图3,其捕捉效果分别见图4。依此为相切、垂直、同心4、捕捉两相交直线交点首先将鼠标放在其中的一条直线上,直线预选变色,沿直线到另一条直线上,两条直线都变色,就捕捉到交点,见图5。图5捕捉两相交直线交点结束语草绘中的右键功能丰富,以上仅仅是几个简单的实例,经常使用会有意想不到的收获。
