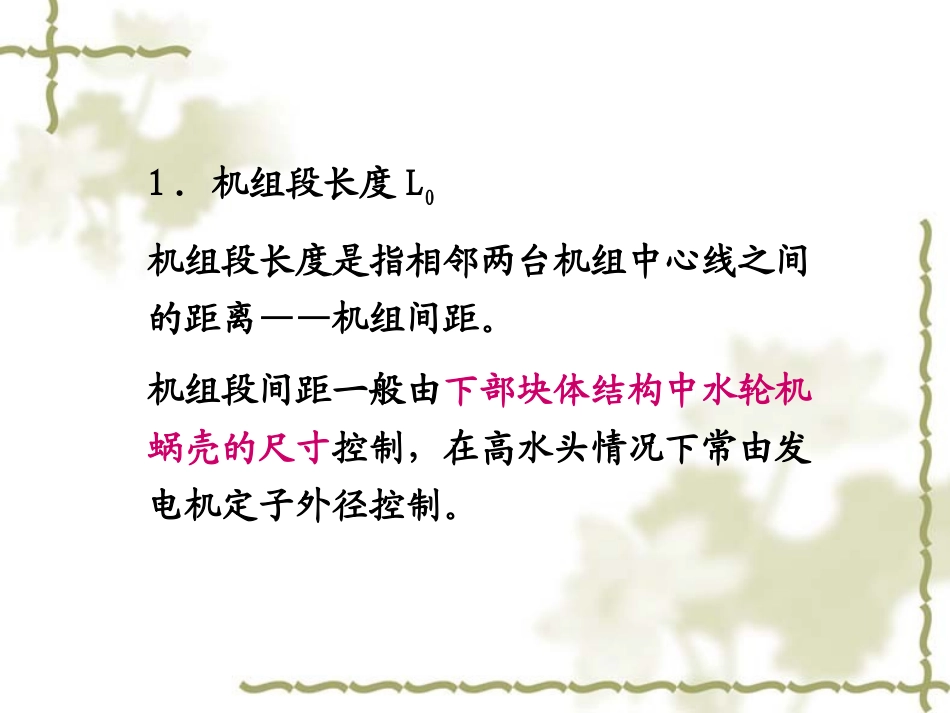

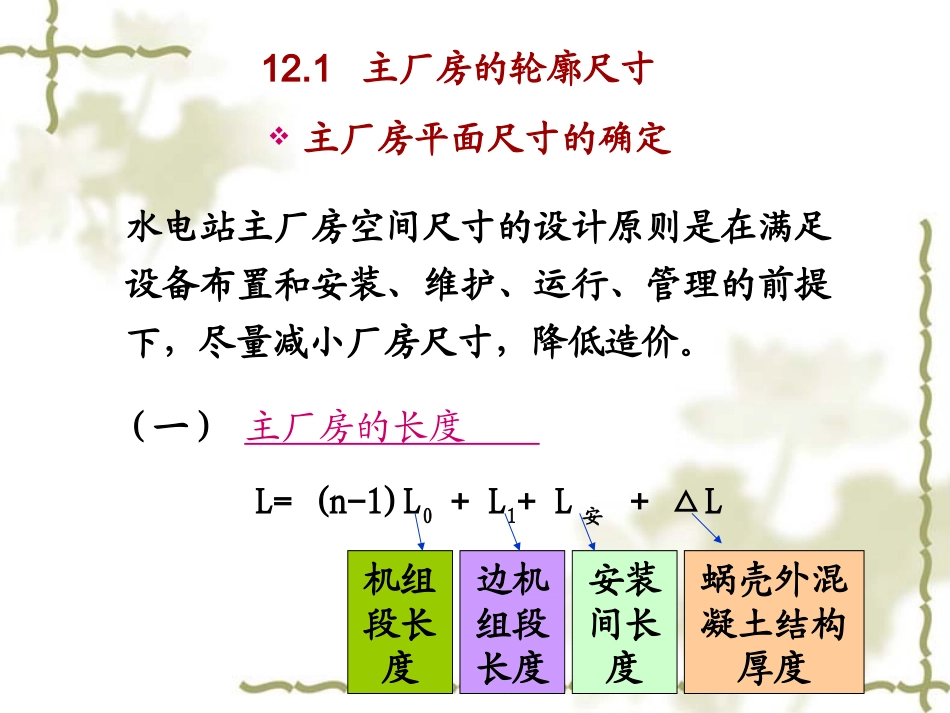

第12章厂房的布置设计12.1主厂房的轮廓尺寸水电站主厂房空间尺寸的设计原则是在满足设备布置和安装、维护、运行、管理的前提下，尽量减小厂房尺寸，降低造价。主厂房平面尺寸的确定(一)主厂房的长度L=(n-1)L0+L1+L安+△L机组段长度蜗壳外混凝土结构厚度边机组段长度安装间长度1．机组段长度L0机组段长度是指相邻两台机组中心线之间的距离——机组间距。机组段间距一般由下部块体结构中水轮机蜗壳的尺寸控制，在高水头情况下常由发电机定子外径控制。装配场1#机组2#机组3#机组4#机组主机间发电机层蜗壳层、水轮机层副厂房发电机组检修位置水轮机尾水平台油压装置调速器(1)当机组段间距由蜗壳尺寸控制时L0=蜗壳平面尺寸+2△L△L——蜗壳外混凝土结构厚度。混凝土蜗壳一般取0.8～1.0m，金属蜗壳一般可取1～2m，边机组段一般取1～3m。(2)当机组段间距由发电机定子外径控制时L0=D风+dD风——发电机风罩外缘直径；d——相邻两风罩外缘之间通道的宽度，一般取1.5～2.0m。2．边机组段加长由于外侧有主厂房的端墙，为了使机组设备和辅助设备处于桥吊工作范围内，远离安装间一端的机组段需要加长△l。△l决定于安装间位置，桥吊宽度和工作范围，应保证机组中心线或进水阀中心线在吊钩极限位置以内，并留有0.2~0.3m的裕度。lLL013．安装间长度安装间的宽度一般与主厂房相同，安装间的长度决定于一台机组扩大性检修所需面积。一般取L安＝(1.0～l.5)L0。悬式发电机：一般放下四大件，即发电机转子、上机架、水轮机转轮、顶盖。伞式发电机：一般放下五大件，比悬式发电机多放一个下机架。(二)主厂房的宽度以机组中心线为界，将厂房宽度分为上游侧宽度Bs和下游侧宽度Bx。则厂房总宽度为B=Bx+Bs在确定Bs和Bx时，应分别考虑发电机层、水轮机层和蜗壳层三层的布置要求。当宽度基本确定后，最后要根据尺寸相近的吊车标准宽度验证，厂房宽度必须满足吊车安装的要求。上游侧布置的设备有：1、调速器：包括机械柜、电气柜、油压装置、接力器。调速器之间油管路相连尽量靠近。2、机旁盘：要考虑机旁盘前的巡视，一般要求1.5m，以及机旁盘后进线要求，一般要求80cm。3、蝶阀吊孔：蝶阀中心线与机组中心线满足两倍蝶阀直径。4、水、油、气管道厂房上游侧宽度Bx:厂房下游侧宽度Bs:下游侧主要考虑发电机尺寸及发电机层主通道要求，一般主通道宽度为2-2.5m。还要满足蜗壳尺寸及外围混凝土厚度要求。（主通道是从发电机风道外侧到排架柱边的距离）(1)发电机层首先决定吊运转子(带轴)的方式，若由下游侧吊运，则厂房下游侧宽度主要由吊运之转子宽度决定。若从上游侧吊运，则上游侧较宽。发电机层交通应畅通无阻。主要通道宽2～3m，次要通道宽1～2m。在机旁盘前还应留有1m宽的工作场地，盘后应有0.8～1m宽的检修场地，以便于运行人员操作。(2)水轮机层一般上下游侧分别布置水轮机辅助设备(即油、水、气管路等)和发电机辅助设备(电流电压互感器、电缆等)。以这些设备布置后，不影响水轮机层交通来确定水轮机层的宽度。(3)蜗壳层：一般由设置的检查廊道、进人孔等确定宽度。蜗壳和尾水管进人孔的交通要通畅，集水井水泵房设置应有足够的位置，以此确定蜗壳层平面宽度。(4)吊车标准宽度Lk：当宽度基本确定后，最后要根据尺寸相近的吊车标准宽度Lk验证，厂房宽度必须满足吊车安装的要求。一般在高水头电站中，常由发电机层布置要求确定厂房的宽度，在低水头水电站中常由下部块体结构确定厂房宽度。水轮机安装高程是水电站厂房的控制高程。主厂房的高度及各层高程的确定1．水轮机安装高程对混流式水轮机X=b0/2对轴流式水轮机X=0.41D1XHswT900)(10HHs水轮机的安装高程确定以后，就可以依据结构和设备的布置要求确定各层高程了。--厂房建成后下游设计最低水位；b0--导叶高度；D1—水轮机转轮直径。水轮机允许吸出高度w气蚀系数修正值水电站厂房所在地点海拔高程的修正值2．主厂房基础开挖高程=▽T-(h3+h2+h1)(h2+h3)——安装高程至尾水管底板距离；h1——尾水管底板混凝土厚度(根据地基性质和尾水管结构形式而定，一般取1～2m)h3+h2h13．水轮机层地面高程▽S=▽T+h4h4=蜗壳进口半...
