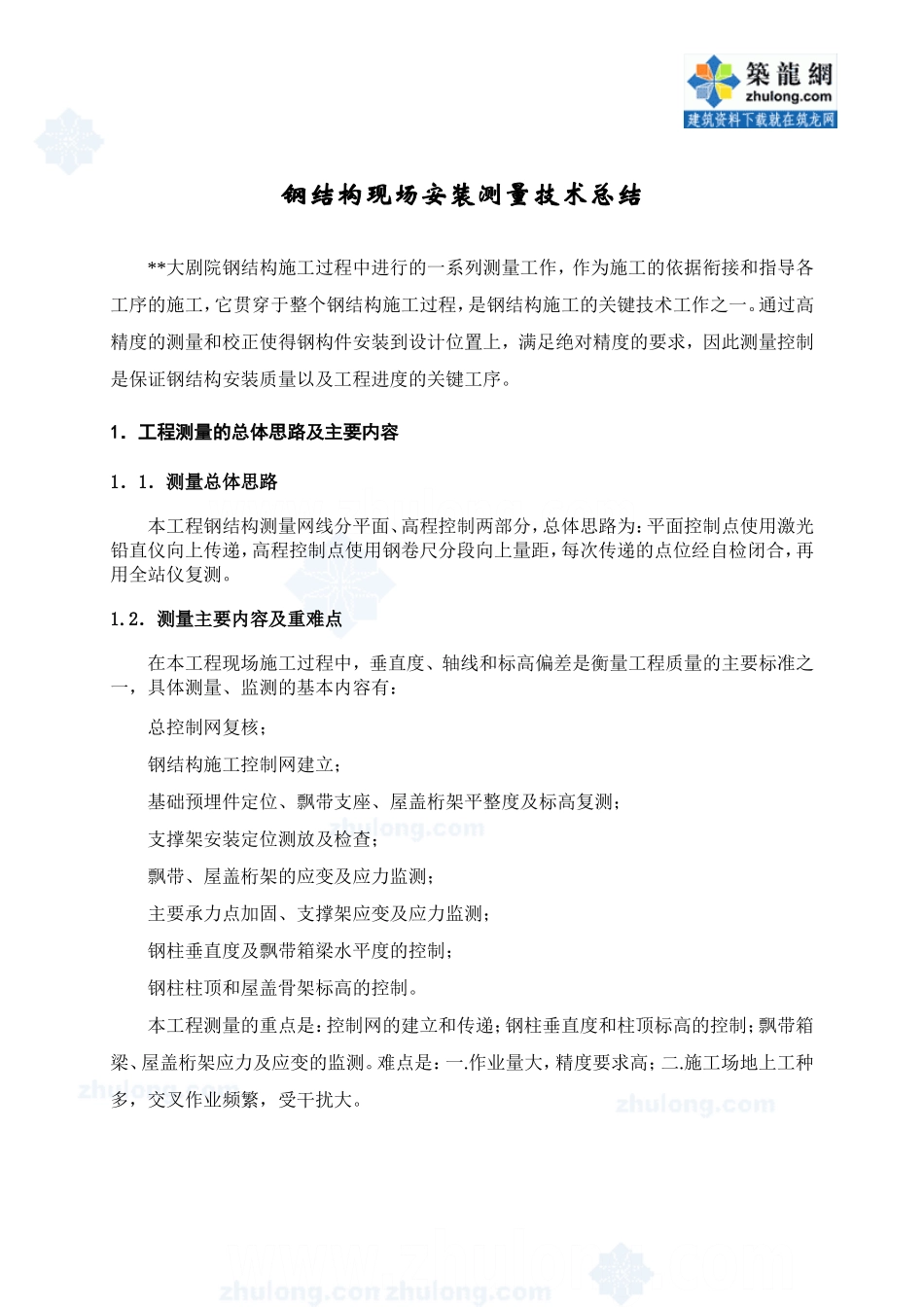

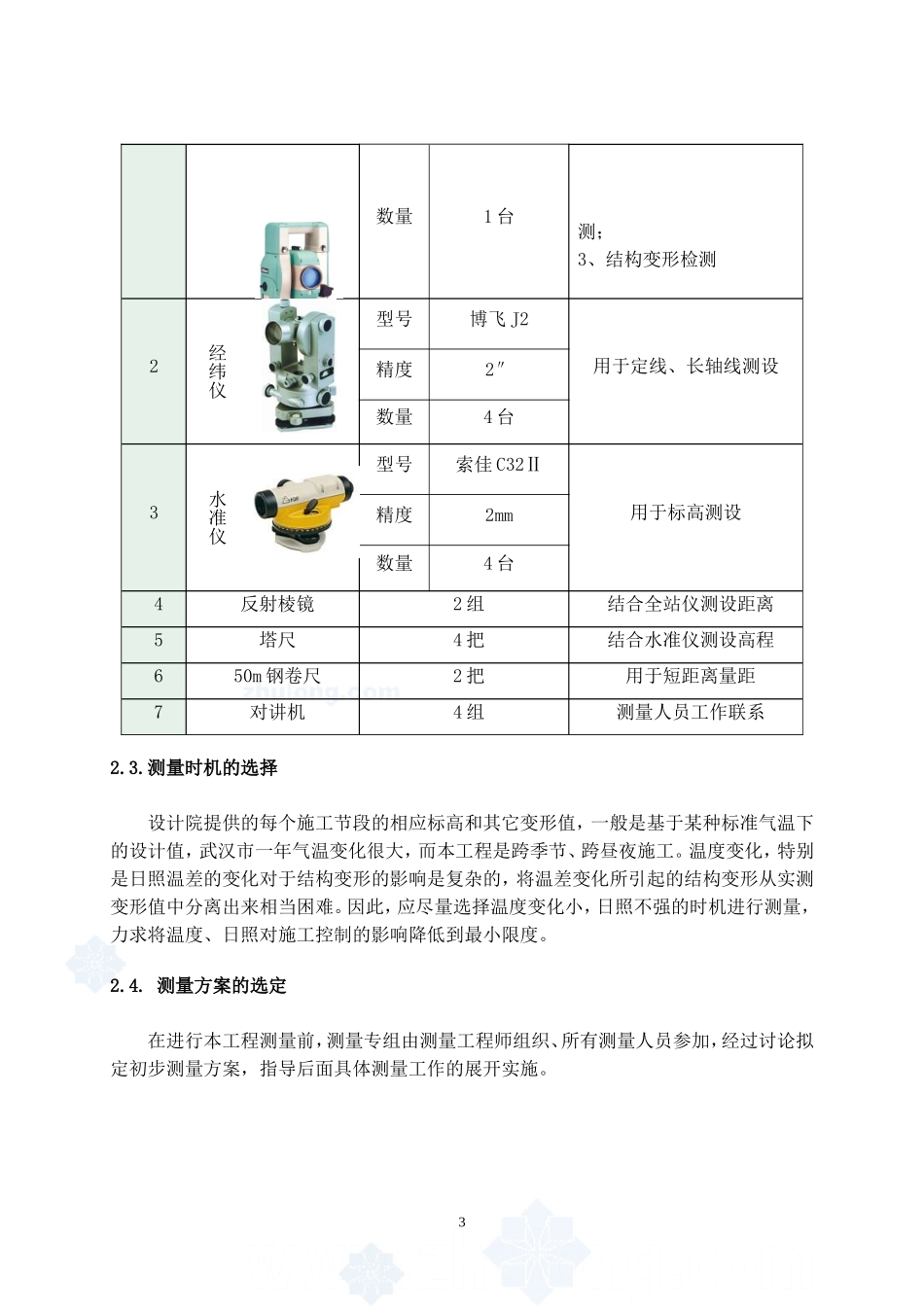

钢结构现场安装测量技术总结**大剧院钢结构施工过程中进行的一系列测量工作，作为施工的依据衔接和指导各工序的施工，它贯穿于整个钢结构施工过程，是钢结构施工的关键技术工作之一。通过高精度的测量和校正使得钢构件安装到设计位置上，满足绝对精度的要求，因此测量控制是保证钢结构安装质量以及工程进度的关键工序。1．工程测量的总体思路及主要内容1．1．测量总体思路本工程钢结构测量网线分平面、高程控制两部分，总体思路为：平面控制点使用激光铅直仪向上传递，高程控制点使用钢卷尺分段向上量距，每次传递的点位经自检闭合，再用全站仪复测。1.2．测量主要内容及重难点在本工程现场施工过程中，垂直度、轴线和标高偏差是衡量工程质量的主要标准之一，具体测量、监测的基本内容有：总控制网复核；钢结构施工控制网建立；基础预埋件定位、飘带支座、屋盖桁架平整度及标高复测；支撑架安装定位测放及检查；飘带、屋盖桁架的应变及应力监测；主要承力点加固、支撑架应变及应力监测；钢柱垂直度及飘带箱梁水平度的控制；钢柱柱顶和屋盖骨架标高的控制。本工程测量的重点是：控制网的建立和传递；钢柱垂直度和柱顶标高的控制；飘带箱梁、屋盖桁架应力及应变的监测。难点是：一.作业量大，精度要求高；二.施工场地上工种多，交叉作业频繁，受干扰大。2．测量控制准备工作测量准备工作是保证施工测量全过程顺利进行的重要环节，所以必须充分做好测量前各项准备工作。2.1.测量人员的配备人员配备：测量负责人由长期从事工程测量的工程师担任，全面负责测量工作质量、进度、技术方案编制与实施；测量员2名，负责日常轴线、标高测量、沉降观测及内业资料整理等。职称人数职责测量工程师1主管工程首级平面控制网的设测、结构整体，定位控制和把握、测量资料的管理专职测量员6主要负责施工全过程的测量技术工作，保障工程顺利有序施工2.2．测量器具的准备测量仪器、工具必须准备齐全，其中全站仪、经纬仪、水准仪及大盘尺等重要仪器、工具必须计量检测单位检定，送检过的仪器、工具必须保证在符合使用的有效的有效期内，并保留相应的检验合格证备查。拟投入本工程的科学精密仪器如下：序号名称规格数量备注1全站仪型号LEICATC4021、用于工程平面控制网的测设；2、构件的拼装及安装检精度2″（2+2PPM）2测；3、结构变形检测数量1台2经纬仪型号博飞J2用于定线、长轴线测设精度2″数量4台3水准仪型号索佳C32Ⅱ用于标高测设精度2mm数量4台4反射棱镜2组结合全站仪测设距离5塔尺4把结合水准仪测设高程650m钢卷尺2把用于短距离量距7对讲机4组测量人员工作联系2.3.测量时机的选择设计院提供的每个施工节段的相应标高和其它变形值，一般是基于某种标准气温下的设计值，武汉市一年气温变化很大，而本工程是跨季节、跨昼夜施工。温度变化，特别是日照温差的变化对于结构变形的影响是复杂的，将温差变化所引起的结构变形从实测变形值中分离出来相当困难。因此，应尽量选择温度变化小，日照不强的时机进行测量，力求将温度、日照对施工控制的影响降低到最小限度。2.4.测量方案的选定在进行本工程测量前，测量专组由测量工程师组织、所有测量人员参加，经过讨论拟定初步测量方案，指导后面具体测量工作的展开实施。33.平面控制网的建立3.1.平面控制网布设目的1满足轴线测设、构件安装和细部施工需要。2满足施工监测、建筑物沉降监测和竣工测量的需要。3.2.平面控制网设计准备工作序号准备工作内容1熟悉所有的设计图纸和设计资料；2进行平面控制网设计工作之前，必须先了解建筑物的尺寸、工程结构内部特征和施工的要求；3熟悉施工场地环境以及与相邻地物的相互关系等；4收集施工坐标和测量坐标的系统换算数据；3.3.控制网的移交与复核工程开始前，协同监理与施工方办理测量控制网移交手续，并收集了以下数据资料：1现存平面基准点的坐标、现存水准基点的标高2施工现场平面图，上附控制点位的三维坐标3现场内及现场附近城市控制点的标高和坐标资料齐备后，会同现场施工方、监理方共同进行现存基准点复测，验证基准点资料和数据的准确性，报监理工程师验证。复测内容如下：复测内容复测要求平面基准点复测...
