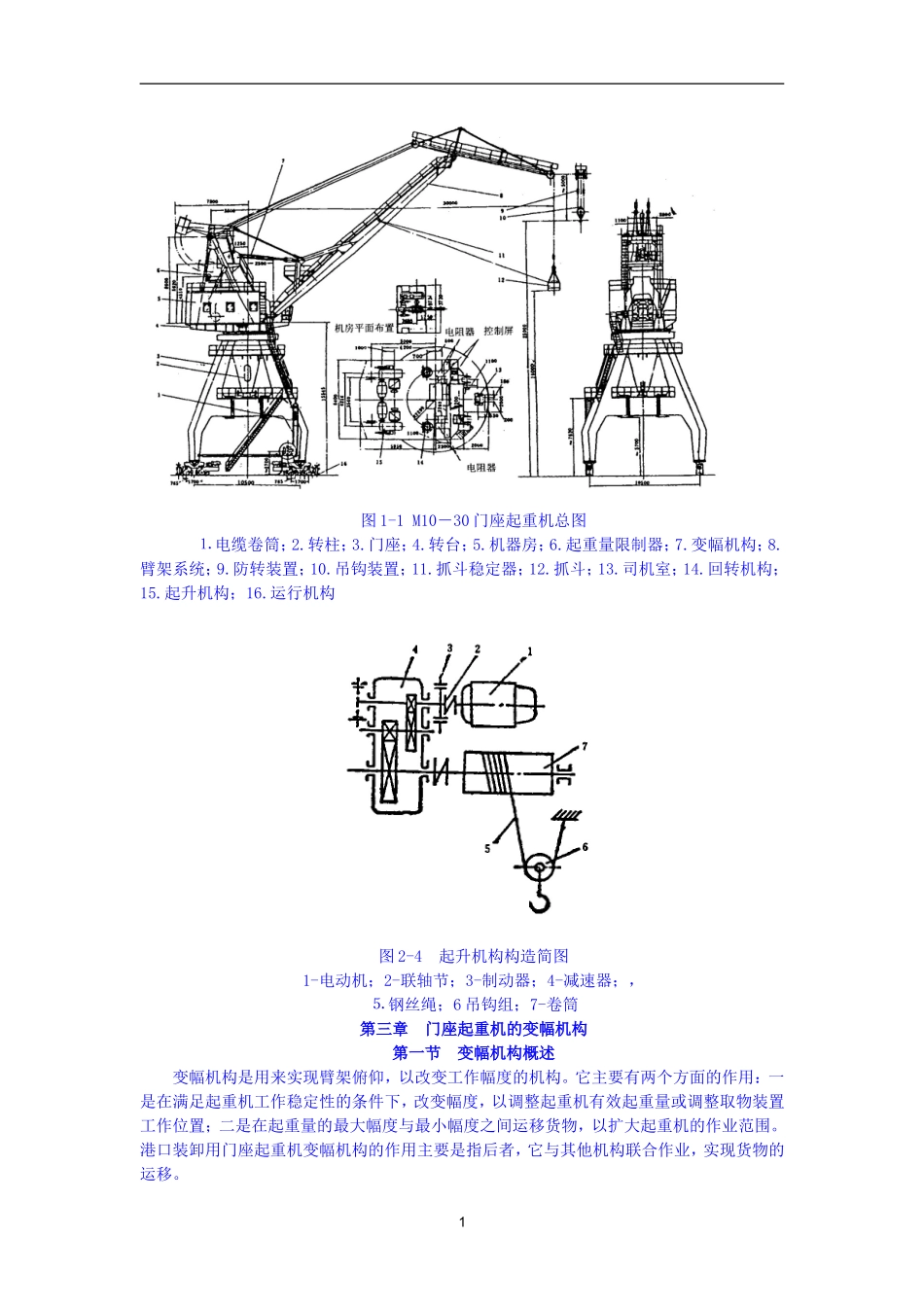

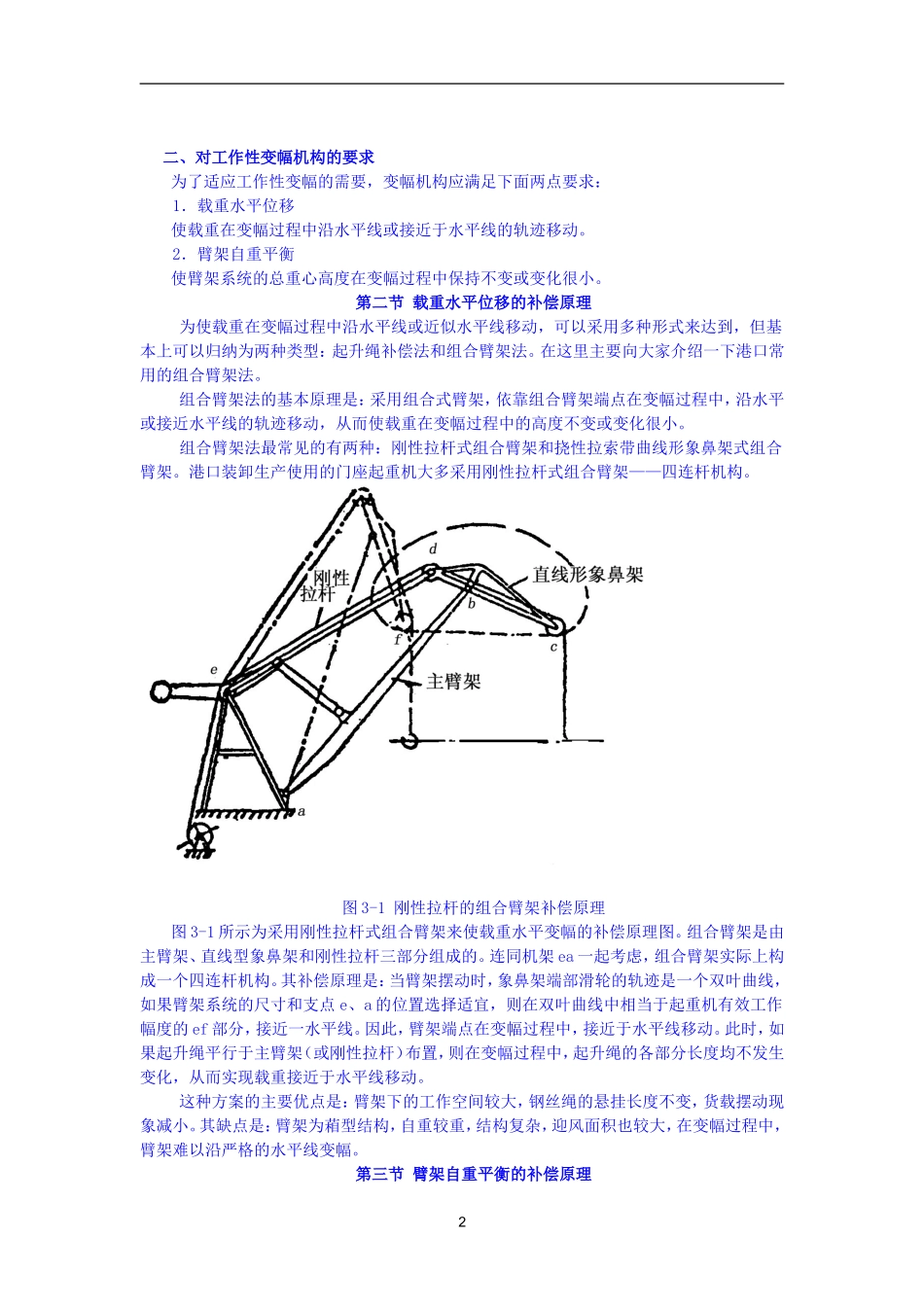

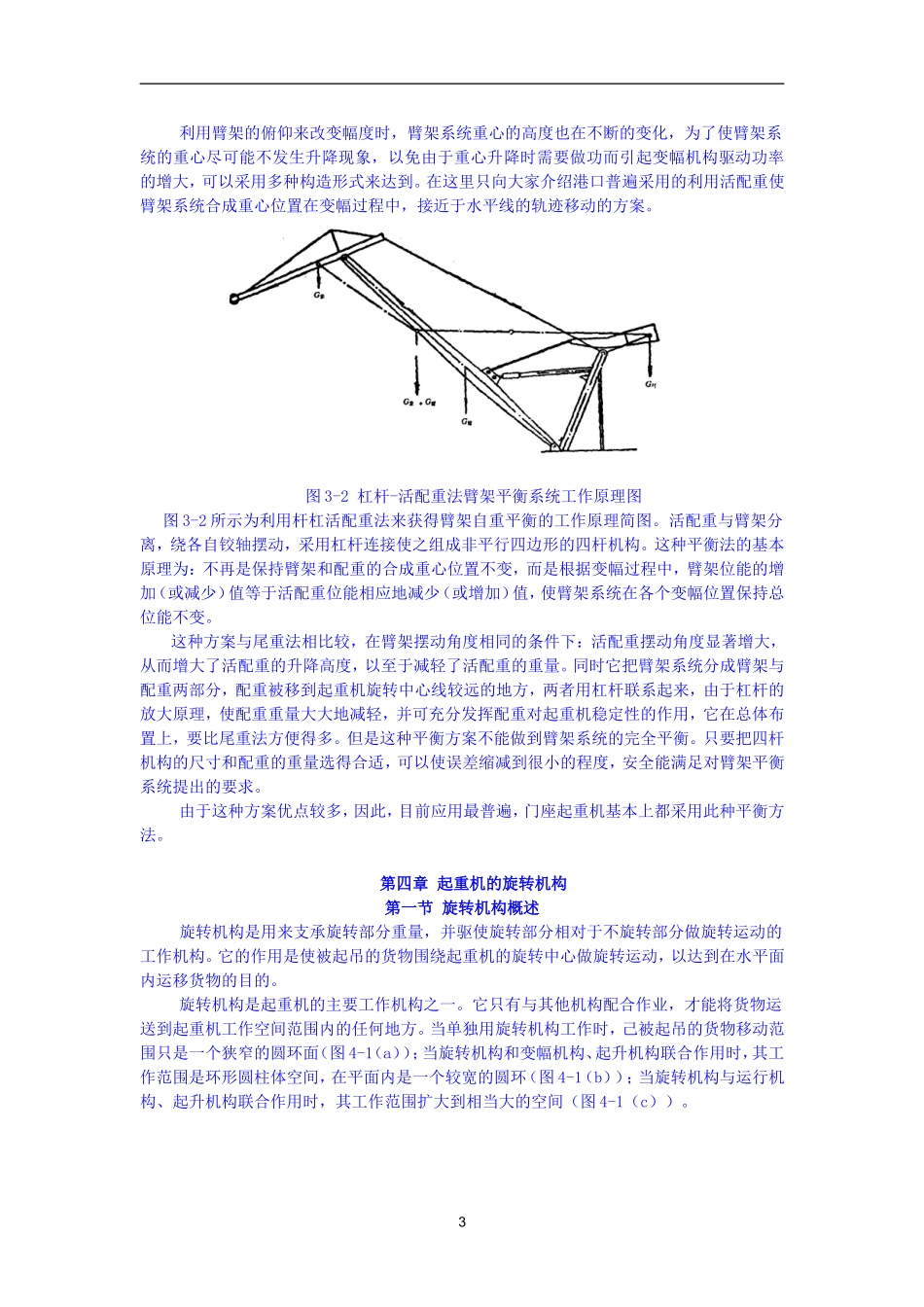

图1-1M10－30门座起重机总图⒈电缆卷筒；2.转柱；3.门座；4.转台；5.机器房；6.起重量限制器；7.变幅机构；8.臂架系统；9.防转装置；10.吊钩装置；11.抓斗稳定器；12.抓斗；13.司机室；14.回转机构；15.起升机构；16.运行机构图2-4起升机构构造简图1-电动机；2-联轴节；3-制动器；4-减速器；，⒌钢丝绳；6吊钩组；7-卷筒第三章门座起重机的变幅机构第一节变幅机构概述变幅机构是用来实现臂架俯仰，以改变工作幅度的机构。它主要有两个方面的作用：一是在满足起重机工作稳定性的条件下，改变幅度，以调整起重机有效起重量或调整取物装置工作位置；二是在起重量的最大幅度与最小幅度之间运移货物，以扩大起重机的作业范围。港口装卸用门座起重机变幅机构的作用主要是指后者，它与其他机构联合作业，实现货物的运移。1二、对工作性变幅机构的要求为了适应工作性变幅的需要，变幅机构应满足下面两点要求：1．载重水平位移使载重在变幅过程中沿水平线或接近于水平线的轨迹移动。2．臂架自重平衡使臂架系统的总重心高度在变幅过程中保持不变或变化很小。第二节载重水平位移的补偿原理为使载重在变幅过程中沿水平线或近似水平线移动，可以采用多种形式来达到，但基本上可以归纳为两种类型：起升绳补偿法和组合臂架法。在这里主要向大家介绍一下港口常用的组合臂架法。组合臂架法的基本原理是：采用组合式臂架，依靠组合臂架端点在变幅过程中，沿水平或接近水平线的轨迹移动，从而使载重在变幅过程中的高度不变或变化很小。组合臂架法最常见的有两种：刚性拉杆式组合臂架和挠性拉索带曲线形象鼻架式组合臂架。港口装卸生产使用的门座起重机大多采用刚性拉杆式组合臂架——四连杆机构。图3-1刚性拉杆的组合臂架补偿原理图3-1所示为采用刚性拉杆式组合臂架来使载重水平变幅的补偿原理图。组合臂架是由主臂架、直线型象鼻架和刚性拉杆三部分组成的。连同机架ea一起考虑，组合臂架实际上构成一个四连杆机构。其补偿原理是：当臂架摆动时，象鼻架端部滑轮的轨迹是一个双叶曲线，如果臂架系统的尺寸和支点e、a的位置选择适宜，则在双叶曲线中相当于起重机有效工作幅度的ef部分，接近一水平线。因此，臂架端点在变幅过程中，接近于水平线移动。此时，如果起升绳平行于主臂架（或刚性拉杆）布置，则在变幅过程中，起升绳的各部分长度均不发生变化，从而实现载重接近于水平线移动。这种方案的主要优点是：臂架下的工作空间较大，钢丝绳的悬挂长度不变，货载摆动现象减小。其缺点是：臂架为葙型结构，自重较重，结构复杂，迎风面积也较大，在变幅过程中，臂架难以沿严格的水平线变幅。第三节臂架自重平衡的补偿原理2利用臂架的俯仰来改变幅度时，臂架系统重心的高度也在不断的变化，为了使臂架系统的重心尽可能不发生升降现象，以免由于重心升降时需要做功而引起变幅机构驱动功率的增大，可以采用多种构造形式来达到。在这里只向大家介绍港口普遍采用的利用活配重使臂架系统合成重心位置在变幅过程中，接近于水平线的轨迹移动的方案。图3-2杠杆-活配重法臂架平衡系统工作原理图图3-2所示为利用杆杠活配重法来获得臂架自重平衡的工作原理简图。活配重与臂架分离，绕各自铰轴摆动，采用杠杆连接使之组成非平行四边形的四杆机构。这种平衡法的基本原理为：不再是保持臂架和配重的合成重心位置不变，而是根据变幅过程中，臂架位能的增加（或减少）值等于活配重位能相应地减少（或增加）值，使臂架系统在各个变幅位置保持总位能不变。这种方案与尾重法相比较，在臂架摆动角度相同的条件下：活配重摆动角度显著增大，从而增大了活配重的升降高度，以至于减轻了活配重的重量。同时它把臂架系统分成臂架与配重两部分，配重被移到起重机旋转中心线较远的地方，两者用杠杆联系起来，由于杠杆的放大原理，使配重重量大大地减轻，并可充分发挥配重对起重机稳定性的作用，它在总体布置上，要比尾重法方便得多。但是这种平衡方案不能做到臂架系统的完全平衡。只要把四杆机构的尺寸和配重的重量选得合适，可以使误差缩减到很小的程度，安全能满足对臂架平衡系统提出的要求。由于这种方案优点较多，因此，目前应用最普...
