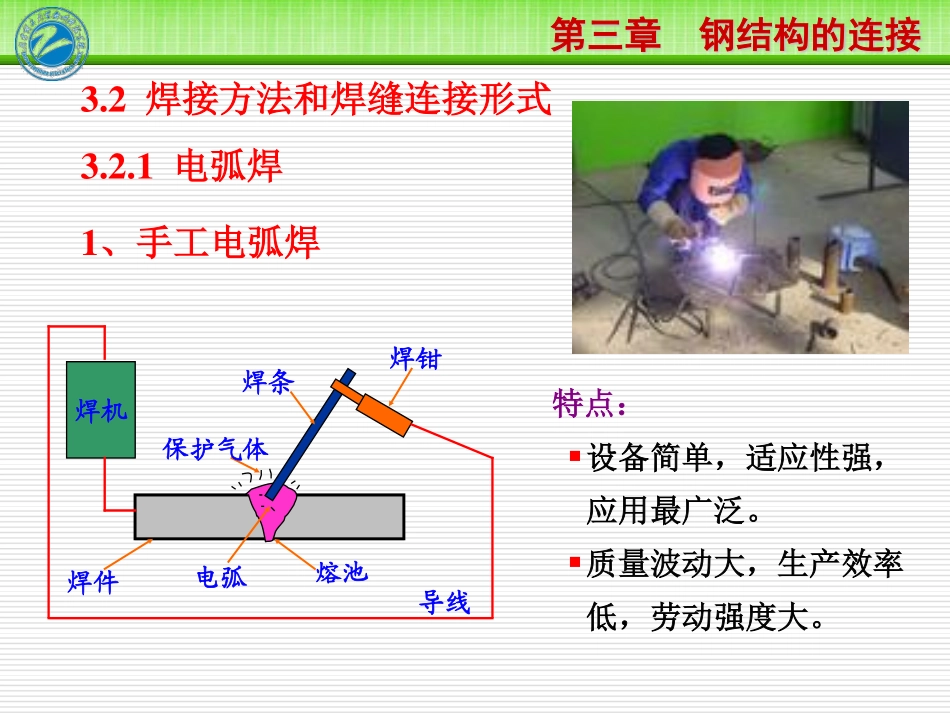

钢结构课程组钢结构设计原理DesignPrinciplesofSteelStructure土木工程学院钢结构课程组钢结构第三章钢结构的连接第三章钢结构的连接3.2.1电弧焊设备简单，适应性强，应用最广泛。质量波动大，生产效率低，劳动强度大。特点：3.2焊接方法和焊缝连接形式1、手工电弧焊焊机导线熔池焊条焊钳保护气体焊件电弧第三章钢结构的连接焊条型号EXXXX—XX后缀字母表示特殊成分或性能规定三四位组合表示电流种类及药皮类型0－8焊条适用的焊接位置0，1，2，4熔敷金属抗拉强度最小值（kgf/mm2）焊条（electrode）Q390、Q420钢选择E55型焊条(E5500--E5518)Q345钢选择E50型焊条(E5001--E5048)Q235钢选择E43型焊条（E4300--E4328)不同钢种的钢材焊接，宜采用与低强度钢材相适应的焊条。第三章钢结构的连接2、埋弧焊（自动或半自动）焊缝焊丝转盘焊件焊剂焊济料斗送丝器电极移动方向全自动埋弧焊焊缝质量好，生产效率高需专用焊接设备，成本高施工位置受限特点：半自动埋弧焊焊丝的选择应与焊件等强度。第三章钢结构的连接第三章钢结构的连接3、气体保护焊焊丝焊接速度快，熔化深度大。可手工焊，也可自动化操作。目前工厂很常用的焊接方法。室外施焊要有避风措施，防止气孔、焊坑缺陷。特点：第三章钢结构的连接第三章钢结构的连接4、电渣焊•采用管状焊条（熔嘴），焊丝从管内进入。•电流通过熔渣产生的电阻热，熔化焊件和焊丝形成焊缝。•常用于高层建筑等箱形柱内部的横隔板焊接。•有消耗和非消耗熔嘴式电渣焊之分。非消耗熔嘴式消耗熔嘴式第三章钢结构的连接3.2.2电阻焊•不采用焊接材料。•电流通过焊件表面的电阻，产生热量。•熔化金属，再加压力而焊合。•适宜板厚不大于12mm的焊接。•冷弯薄壁型钢连接常采用此焊接方法。特点：第三章钢结构的连接3.2.3气焊•采用乙炔在氧气中燃烧的火焰来熔化焊条。•适用于钢板厚度薄的连接，一般小厂家备用此焊接设备。第三章钢结构的连接1、根据焊缝构造分3.2.2焊缝形式（焊缝的不同分类）焊缝形式角焊缝对接焊缝对接焊缝角焊缝3.2焊接方法和焊缝连接形式第三章钢结构的连接•用料经济，传力平稳，受力性能好。•精度要求高，较厚的板需开剖口费工。•施工简便•传力不均，应力集中严重，搭接时费料。对接焊缝角焊缝侧焊缝（与力平行）端焊缝（与力垂直）θN斜焊缝（与力夹角）正对接焊缝斜对接焊缝第三章钢结构的连接平接、搭接、T型连接、角部连接2、根据焊件相对位置分：平接（对接焊缝）搭接（角焊缝）(a)(c)(b)平接（角焊缝）对接焊缝角焊缝角部连接(d)(e)T型连接对接焊缝角焊缝(f)(g)(h)(i)角焊缝对接焊缝第三章钢结构的连接间断焊缝连续焊缝3、根据焊缝连续性分：连续焊缝、间断焊缝不重要或受力小的构件，可采用间断焊缝连接≥10hf或50mm第三章钢结构的连接4、按施焊方位分质量好质量一般质量差a)焊条平焊d)仰焊b)立焊c)横焊第三章钢结构的连接第三章钢结构的连接热裂纹冷裂纹气孔烧穿夹渣根部未焊透边缘未熔合焊缝层间未熔合咬边焊瘤3.2.3焊缝缺陷及质量检验1、焊缝缺陷第三章钢结构的连接检验标准三级二级外观检查＋超声波用于有较大拉应力的较重要连接一级外观检查＋超声波＋X射线用于抗动力、疲劳荷载的重要连接外观检查用于一般连接2、焊缝质量检验【无损检测】一级焊缝全数检验，二级焊缝抽检20％以上。第三章钢结构的连接GB50017规范规定，焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境、应力状态等情况。3.焊缝质量等级的规定①需进行疲劳计算的构件，凡对接焊缝均应焊透。与力垂直对接焊或T型部分焊透的对接与角接组合焊缝，受拉为一级，受压为二级；与力平行对接焊为二级。②不计算疲劳的构件，要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。第三章钢结构的连接④不焊透的T形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝。直接承受荷载且需验算疲劳的结构和起重量≥50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；其他结构焊缝的外观质量标准可为三级。③重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间的T...
