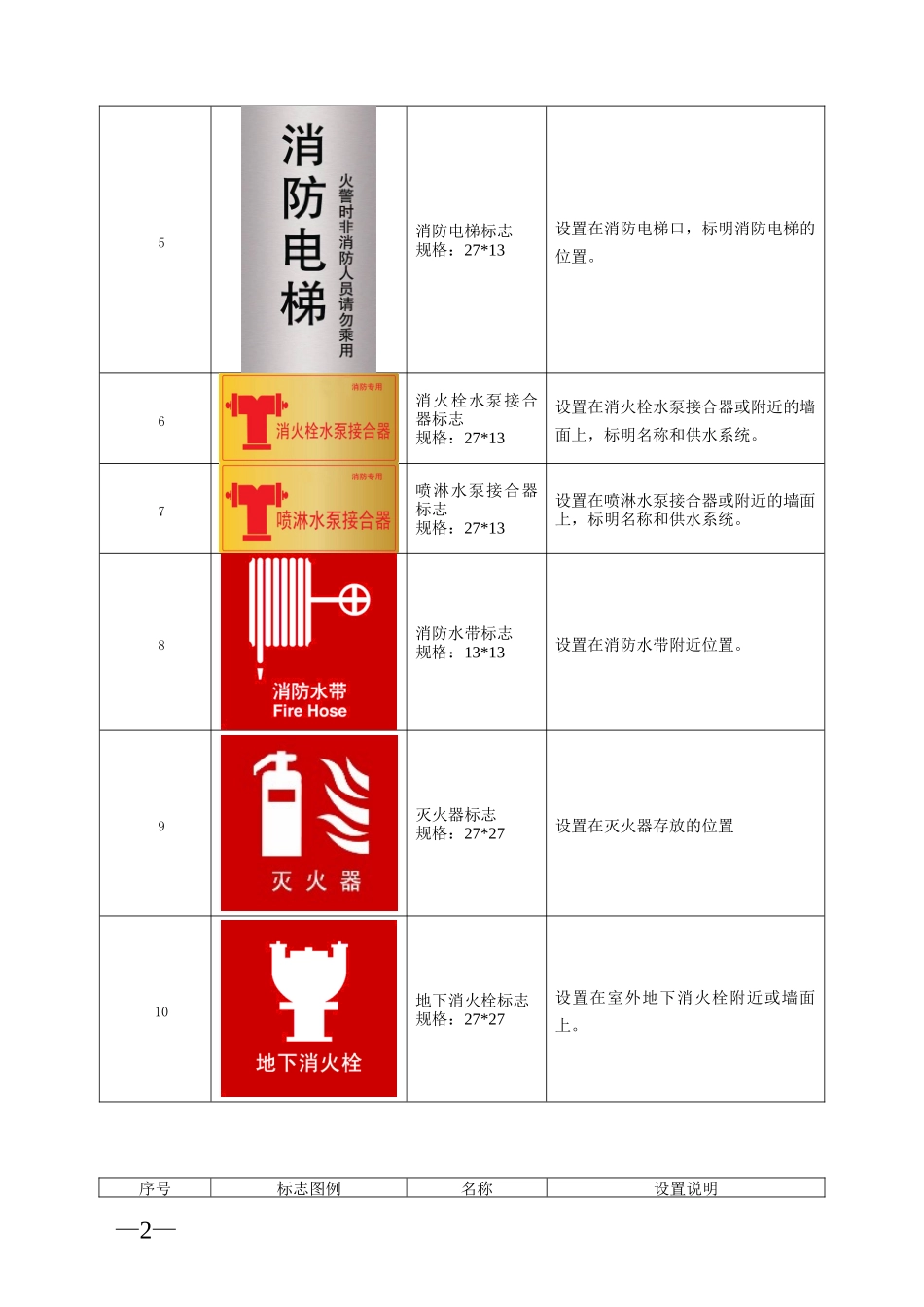

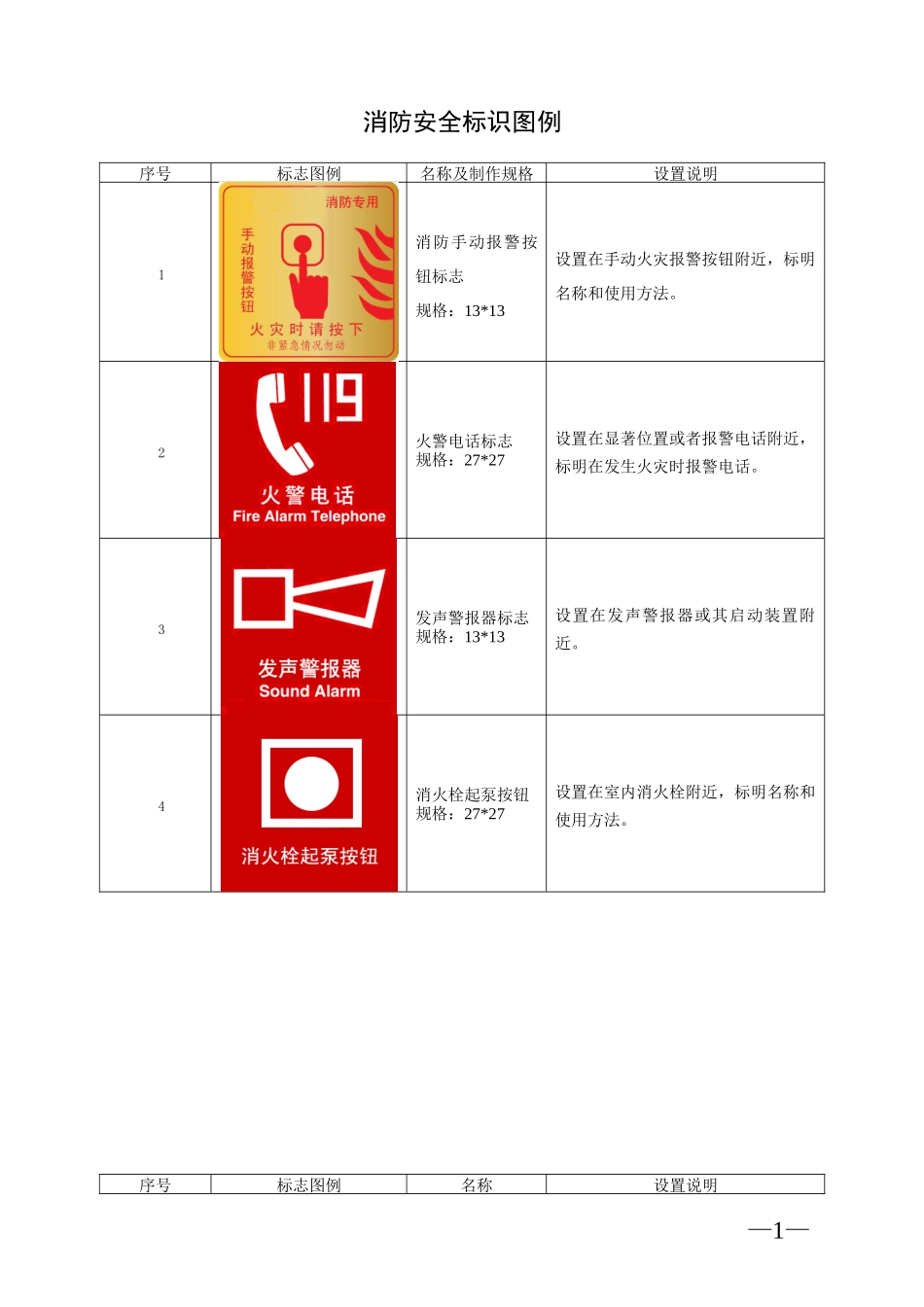

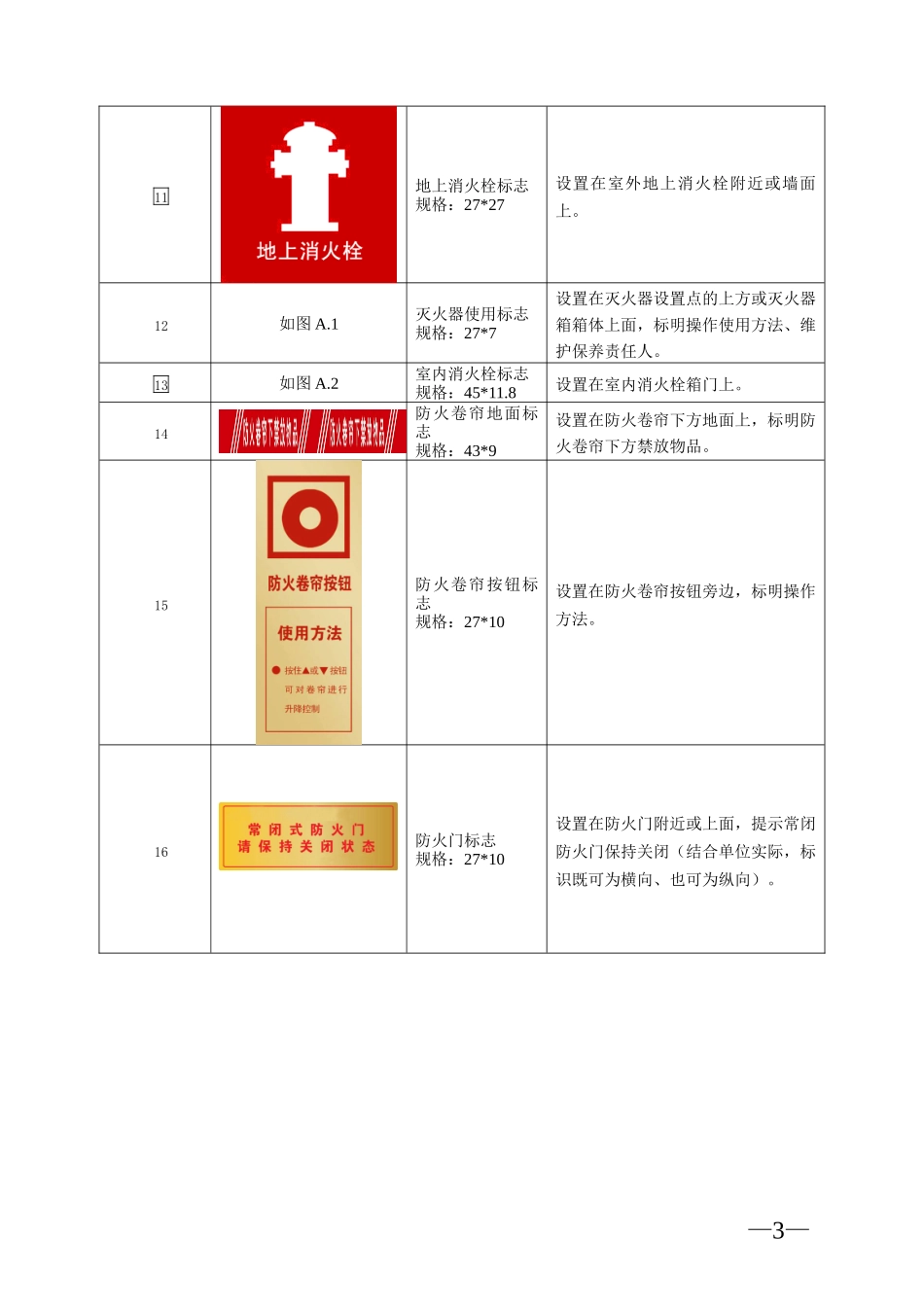

消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。序号标志图例名称设置说明—1—5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。8消防水带标志规格：13*13设置在消防水带附近位置。9灭火器标志规格：27*27设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。序号标志图例名称设置说明—2—11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。12如图A.1灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。13如图A.2室内消火栓标志规格：45*11.8设置在室内消火栓箱门上。14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。—3—序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。一般搭配其他文字说明。19报警阀组标志规格：27*13.8设置在湿式报警阀组附近，标明测试方法。20末端试水标志规格：27*13.8设置末端试水装置附近，标明测试和操作方法等。21机械排烟口标志规格：27*13.8设置在机械排烟系统的排烟口、排烟阀附近适当位置，标明禁止遮挡。22正压送风口标志规格：27*13.8设置在机械防烟系统的正压送风口附近适当位置，标明禁止遮挡。23消防稳压泵标志规格：27*13.8设置在消防稳压泵附近，标明稳压泵注意事项和稳压泵的位置。—4—序号标志图例名称设置说明24电梯提示标志规格：27*17.8设置在电梯口。25气压罐标志规格：27*13.8设置在气压罐上。26电脑CRT主机显示屏标志规格：27*7设置在电脑CRT主机适当位置。27双回路电源标志规格：27*7设置在双回路电源适当位置。28防火卷帘控制柜标志规格：27*7设置在防火卷帘控制柜上，数量多时编号。29消防报警联动主机控制柜标志规格：27*7设置在消防报警联动主机控制柜上。30消防广播控制柜标志规格：27*7设置在消防广播控制柜上。31消防排烟阀控制柜标志规格：27*7设置在消防排烟阀控制柜上。32消防正压风机控制柜标志规格：27*7消火栓泵控制柜、喷淋控制柜、配电室、消防水箱、消防电话插孔、消防排烟控制柜、消防送风控制柜等设施的标识，参照此图样式制作。结合单位实际，标识既可为横向、也可为纵向。—5—序号标志图例名称设置说明33湿式报警阀标志规格：27*18设置在湿式报警阀或附近的墙面上。34喷淋泵标志规格：27*18设置在喷淋泵或附近的墙面上。35水力警铃标志规格：27*18设置在水力警铃附近的墙面上。36总平面布局标志规格：60*40设置在单位显著位置，标明单位的消防水源、消防车通道、消防安全重点部位、安全出口和疏散路线、主要消防设施位置等内容。37疏散指示图标志规格：60*40设置在房门后中上部或每个楼层显著位置，标明本层疏散路线、安全出口、室内消防设施位置等内容。—6—序号标志图例名称设置说明38紧急出口标志规格：27*27设置在安全出口的显著位置，说明安全出口位置和方向。39地面辅助疏散标志规格：27*13.8设置在疏散走道和主要疏散路线的地面上，能保持视觉连续的灯光或蓄光疏散指示标志。40禁止锁闭标志规格：27*35设置在安全出口旁边，标明严禁锁闭。41防火间距标志规格：27*13.8设置建筑物墙面上，标明“防火间...
