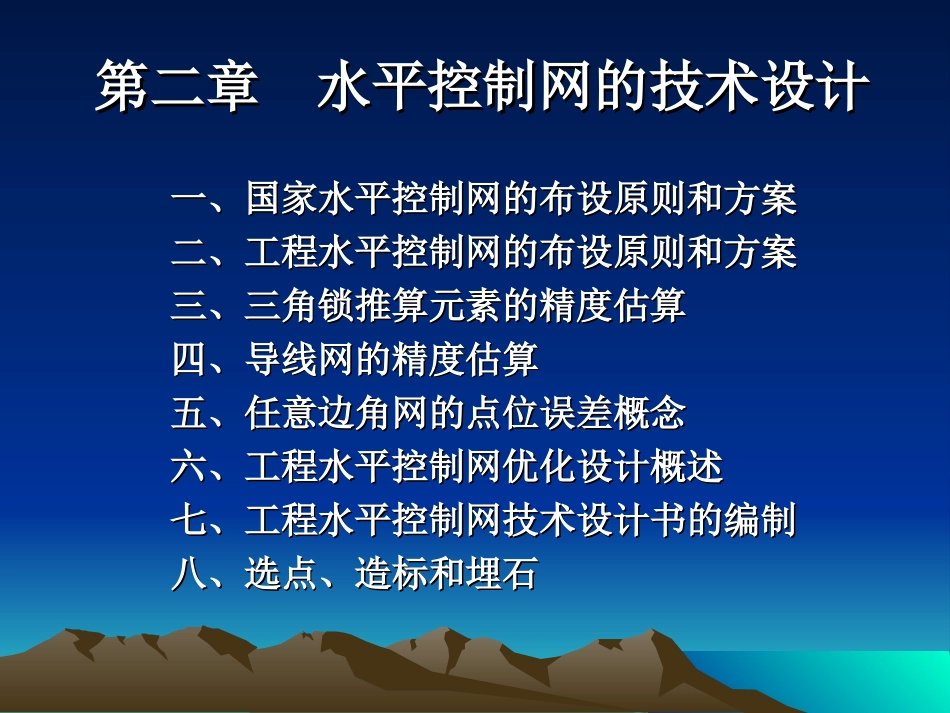

第二章水平控制网的技术设计第二章水平控制网的技术设计一、国家水平控制网的布设原则和方案一、国家水平控制网的布设原则和方案二、工程水平控制网的布设原则和方案二、工程水平控制网的布设原则和方案三、三角锁推算元素的精度估算三、三角锁推算元素的精度估算四、导线网的精度估算四、导线网的精度估算五、任意边角网的点位误差概念五、任意边角网的点位误差概念六、工程水平控制网优化设计概述六、工程水平控制网优化设计概述七、工程水平控制网技术设计书的编制七、工程水平控制网技术设计书的编制八、选点、造标和埋石八、选点、造标和埋石本章提要本章提要本章讲述平面控制网的布设，目的是解决平面控制点位置的选择问题。内容涉及平面控制网的布设原则、布设方案；平面控制网的技术设计、精度估算；平面控制网的选点、造标埋石。[重点]平面控制网的技术设计、精度估算一、国家水平控制网的布设原则和方案一、国家水平控制网的布设原则和方案1、布设原则：•分级布网，逐级控制•应有足够的精度•应有足够的密度•应有有统一的规格22、布设方案、布设方案•1）一等三角锁——国家控制网的基础和骨干沿经纬线方向布设成纵横交叉的网状图形；在交叉处设置起算边；用拉普拉斯方位角；两起算边之间锁长约200km，约由16~17个三角形组成，平均边长山区约25km，平原约20km；测角中误差小于±0.7″。()sinAL2）二等三角锁（网）——国家三角网的全面基础——地形测图的基本控制布设方案：20世纪60年代前：在一等锁环内，先沿经纬线纵横交叉布设二等基本锁（平均边长约15~20km，测角中误差小于±1.2″），将一等锁环分为大致相等的四个区域，然后在这四个区域中处再补充布设二等补充网（平均边长约为13km，测角中误差小于±2.5″）。20世纪60年代后：二等网以全面三角网的形式布设在一等锁环内，四周与一等锁衔接。其平均边长约为13km，测角中误差小于±1.0″。3）三、四等三角网为了测图和各种工程建设的需要，在一、二等三角网的基础上，采用插网和插点的方法布设。三等网的平均边长约为8km，测角中误差为±1.8″。四等网的平均边长为约为2~6km，测角中误差为±2.5″。4）国家三角锁（网）的布设规格及其精度5、我国天文大地网基本情况简介：1）利用常规测量技术建立的国家大地测量控制网：我国统一的国家大地控制网的布设工作开始于20世纪50年代初，60年代末基本完成，历时20多年。共布设一等三角锁401条，一等三角点6182个，构成121个一等锁环，锁长7.3万km。一等导线点312个，构成10个导线环，导线环总长约1万km。1982年完成了天文大地网整体平差，网中包括一等三角锁系，二等三角网，部分三等网，共48433个大地控制点，500条起始边和近1000个正反起始方位角，311198个方向观测值，1404条导线测距观测值。平差结果表明：网中离大地原点最远点的点位中误差为±0.9m，一等方向中误差为±0.46″。采用条件联系数法和附有条件的间接观测平差法两种方案独立进行平差，两种方案平差后所得结果基本一致，坐标最大差为4.8cm。这充分说明我国天文大地网的精度较高，结果可靠。2）利用现代测量技术建立的国家大地测量控制网：这里的现代测量技术主要是指GPS，用GPS技术建立的控制网就叫GPS网。GPS网分为A、B、C、D、E五个等级，其中A、B级网主要是指全球或全国性的高精度的GPS网，C、D、E级网则主要指区域性的GPS网。（1）全国GPSA、B级网：1991年国际大地测量协会（IAG）决定在全球范围内建立一个IGS（国际GPS地球动力学服务）观测网，并于1992年6-9月间实施了第一期会战联测，我国借此机会由多家单位合作，在全国范围内组织了一次盛况空前的“中国‘92GPS会战”，目的是在全国范围内确定精确的地心坐标，建立起我国新一代的地心参考框架及其与国家坐标系的转换参数；以优于量级的相对精度确定站间基线向量，布设成国家高精度卫星大地网的骨架，并奠定地壳运动及地球动力学研究的基础。作为我国高精度坐标框架的补充以及为满足国家建设的需要，在国家A级网的基础上建立了国家B级网（又称国家高精度GPS网）。布测工作从1991年开始，经过5年努力完成外业工作，内业计算已基本...
