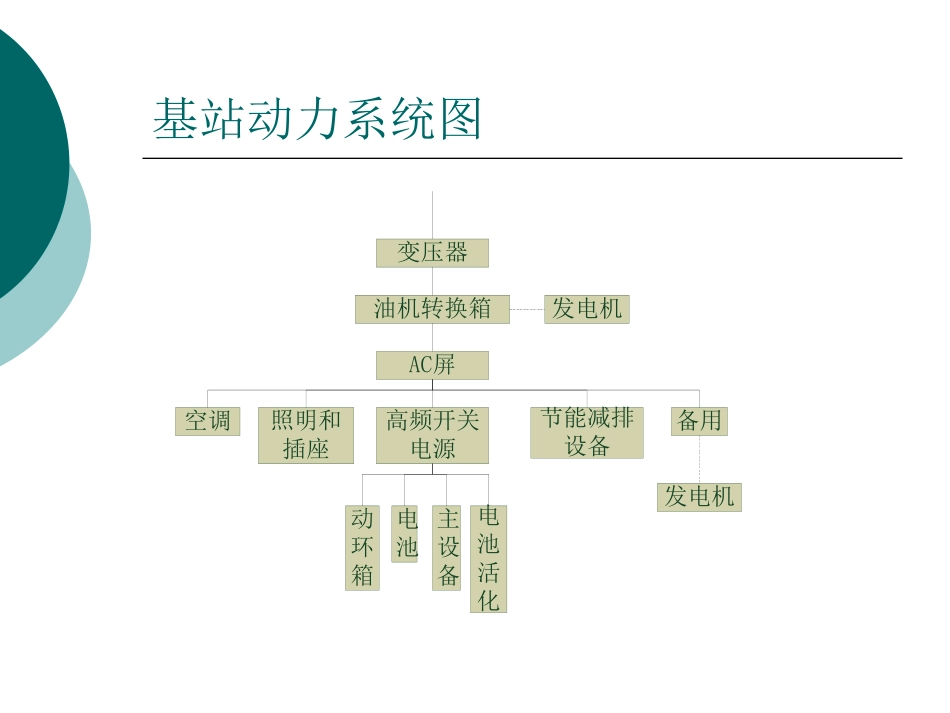

基站动力系统图变压器油机转换箱AC屏高频开关电源照明和插座节能减排设备备用动环箱主设备空调电池电池活化发电机发电机变压器1一、用途：由于发电厂发出的电力需经远距离传输才能到达用电地区。在传输功率恒定时，传输电压越高，则所需的电流越小。因为电压降正比于电流。线损正比于电流的平方，所以用较高的输电电压可以获得较低的线路压降和线路损耗。这种将发电机端的电压升高以后再输送出去的设备就是升压变压器。另一方面，在受电端又必须通过一系列的变配电将高压降低到合适的电压值以供使用，这就是降压变压器。综上所述：变压器是一种通过改变电压来传输交流电能的静止感应电器设备。变压器2变压器的总体结构如下图所示：主要由以下部件组成：铁芯、绕组、器身、油箱和油枕等油机转换箱接变压器接发电机接AC屏油机转换箱的作用是当市电停电时，方便维护人员发电应急。其结构图如下：结构图AC屏AC屏也叫交流配电屏，顾名思义，就是对交流电进行分配。其特征是：三相电，每一相电压是220V，相单电压380V，允许有-15%~10%的浮动范围。AC屏有两种空气开关，一种是三相的，一般用于市电接入、分配给高频开关电源和三相空调及备用。一种是单相的，一般用于照明、插座和单相空调等高频开关电源-结构1监控单元直流分配屏整流模块1整流模块2整流模块3整流模块4整流模块5整流模块6…………交流电输入高频开关电源结构图如下：高频开关电源-直流分配屏1直流分配屏是对直流电进行分配，分给主设备、传输设备、动环箱、电池活化等设备直流配电基本原理图如下：.........µç³Ø±£»¤½Ó´¥Æ÷ÖØÒª¸ºÔØÊä³ö֧·µç³ØµçÁ÷·ÖÁ÷Æ÷¸ºÔصçÁ÷·ÖÁ÷Æ÷¶þ´Îϵç½Ó´¥Æ÷´ÎÒª¸ºÔØÊä³ö֧·µç³Ø×é½Ó¿ÚÀ´×ÔÕûÁ÷Ä£¿éÊä³ö»ãÁ÷PSM-A11高频开关电源-直流分配屏2直流配电单元外观电池熔丝电池分流器负载分流器电池保护接触器非重要负载负载下电接触器重要负载高频开关电源-直流分配屏3直流配电基本特点直流侧防雷保护直流侧接有D级防雷器保护，最大可能地保护设备和直流负载不受雷击。D级防雷器有绿色指示灯，任何一灯灭，防雷器故障。负载下电保护在负载性质上分为重要负载和次要负载，停电由后备电池供电时，电池放电到一定程度，断开次要负载，确保重要负载能够长时间工作。可以根据电池的电压来设定负载下电条件。电池保护确保电池不会过度放电，电池放电到一定程度时，自动断开电池支路的接触器，保护电池。可以通过设定电池保护的电压。负载保护电压、电池保护电压相关特性为了避免设置的不合理，造成控制的错误逻辑，负载保护电压、电池保护电压和电池欠压告警点等设置有关联，具体关系为：电池欠压告警点>负载保护电压>电池保护电压高频开关电源-监控模块1测量功能交流量测量交流输入电压、频率防雷器状态、市电供电状态交流空开状态直流量测量直流母排电压负载输出电流两组电池组电流一路电池温度8路负载通断状态监控模块功能高频开关电源-监控模块2显示功能显示所有运行参数信息和设置、告警等界面参数信息。告警功能实时检测并对发生的故障进行声光告警，同时可以启动重要告警的故障回叫MODEM，记录历史告警信息。告警内容有：交流停电，交流输入过欠压、缺相，防雷器故障，交流输入空开跳，直流输出过欠压，输出支路断，辅助支路断，电池支路断，电池保护，负载下电，电池房过温，模块的相关告警设置功能能够进行用户级的设置和维护级的设置，修改密码等。干结点输出监控出现告警时，触发相关的干结点继电器动作，输出干结点信号。交流停电、均充状态、整流模块故障、负载支路断、直流欠压、电池回路断监控模块功能高频开关电源-监控模块3通讯功能可以实现和后台机和下位智能设备的通讯。和后台通讯支持MODEM、RS232、RS485等可以和整流模块、PEC-1（环境监测仪）电池自动管理功能均浮充管理、电池浮充电压温度补偿、直流低电压电池保护、负载下电电池放电测试和容量计算...
