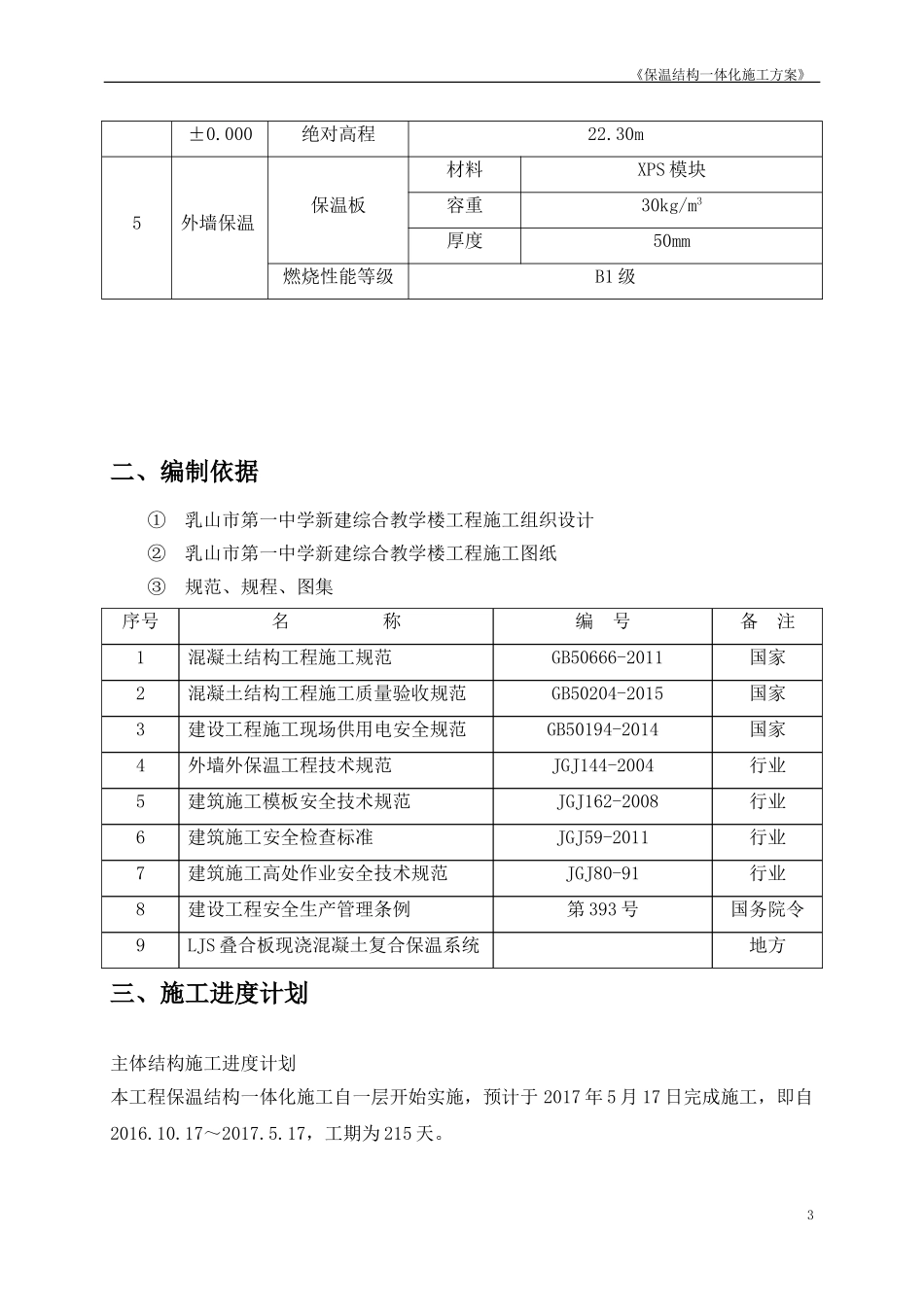

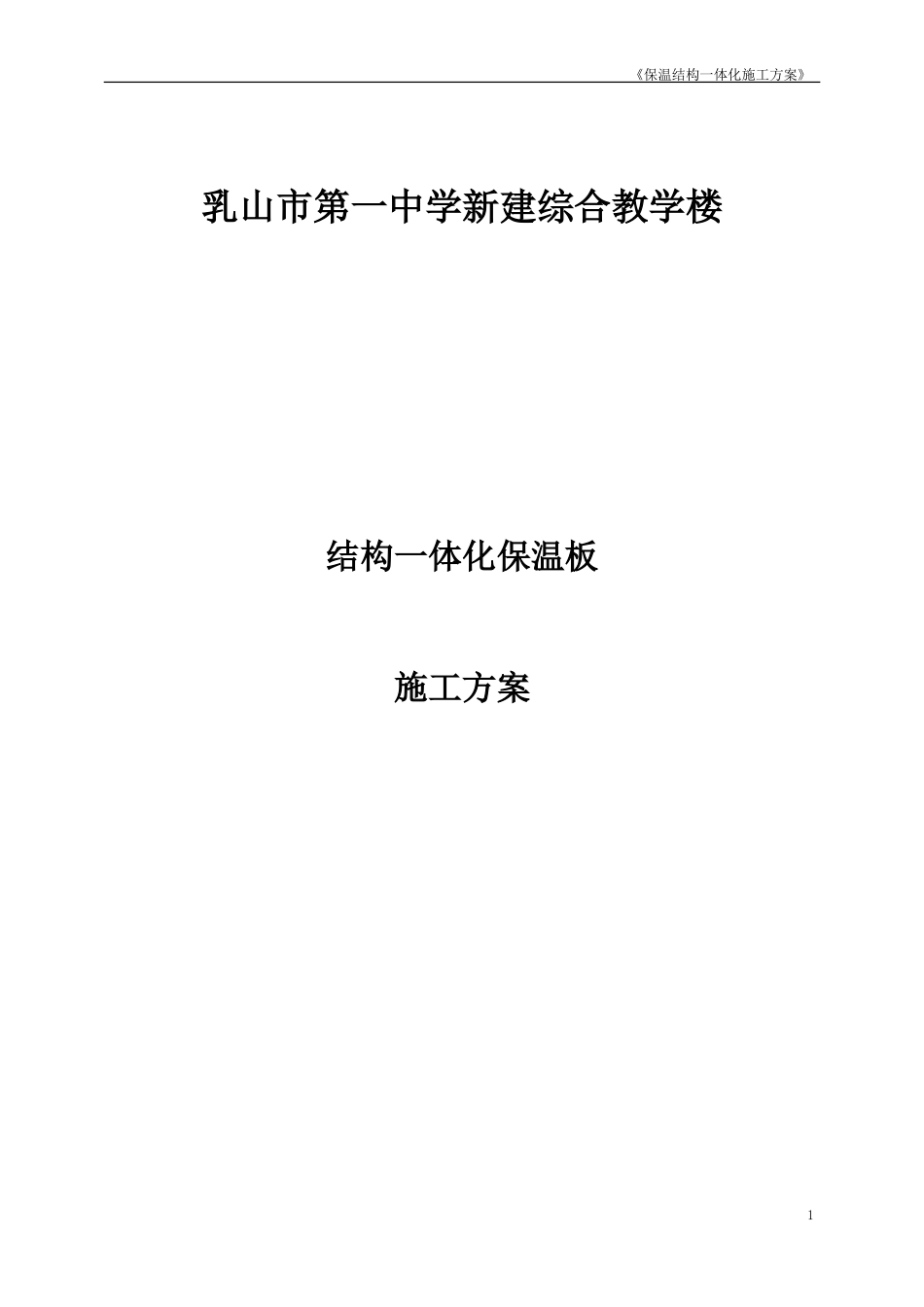

1《保温结构一体化施工方案》乳山市第一中学新建综合教学楼结构一体化保温板施工方案2《保温结构一体化施工方案》施工单位：乳山市建业工程有限公司编制人：刘品建编制日期：2016年11月一、工程概况1.工程简介序号项目内容1工程名称乳山市第一中学新建综合教学楼2建设地点乳山市商业街95号3建设单位乳山市第一中学4设计单位山东华正建筑设计咨询有限公司5监理单位山东华正建筑设计咨询有限公司6施工单位乳山市建业工程有限公司2.建筑简介序号项目内容1建筑功能报告厅，餐厅，综合教学楼，音乐室，活动室2建筑特点框架结构3建筑面积6560m24建筑层数地上五层，局部一层4层高楼层部位楼层高度一层4.5m二～五层3.9m3《保温结构一体化施工方案》±0.000绝对高程22.30m5外墙保温保温板材料XPS模块容重30kg/m3厚度50mm燃烧性能等级B1级二、编制依据①乳山市第一中学新建综合教学楼工程施工组织设计②乳山市第一中学新建综合教学楼工程施工图纸③规范、规程、图集序号名称编号备注1混凝土结构工程施工规范GB50666-2011国家2混凝土结构工程施工质量验收规范GB50204-2015国家3建设工程施工现场供用电安全规范GB50194-2014国家4外墙外保温工程技术规范JGJ144-2004行业5建筑施工模板安全技术规范JGJ162-2008行业6建筑施工安全检查标准JGJ59-2011行业7建筑施工高处作业安全技术规范JGJ80-91行业8建设工程安全生产管理条例第393号国务院令9LJS叠合板现浇混凝土复合保温系统地方三、施工进度计划主体结构施工进度计划本工程保温结构一体化施工自一层开始实施，预计于2017年5月17日完成施工，即自2016.10.17～2017.5.17，工期为215天。4《保温结构一体化施工方案》四、施工准备与资源配置计划1.技术准备1)施工人员进行上岗前的施工技术培训；2)组成材料的性能指标经核对和复检符合规程的规定；3)熟悉施工图纸，充分了解建筑物各部位的节点构造。根据施工图标注的各部位尺寸、不同模块的使用部位、防护板尺寸、模板的模数、连接桥的规格，绘制模块安装排列和空腔构造组合图；4)若外保温现浇系统的窗下墙体设计采用组砌块材填充墙时，其外墙粘贴系统的施工，应符合现行威海市工程建设标准《XPS模块外保温工程技术规程》规定。2.材料准备1)保温材料1、外保温采用厚度50mm、容重30kg/m3XPS模块。2、模块性能指标序号检测项目单位标准要求检测结果1表观密度Kg/m³/30.12压缩强度kPa≥3003053导热系数W/（m·K）≤0.0320.0284燃烧性能20s内燃尖高度Fsmm≤150＜15020s内燃烧滴落物引燃滤纸现象/20s内无燃烧滴落物引燃滤纸现象20s内无燃烧滴落物引燃滤纸现象氧指数OI%≥2630.15面板与保温材料的拉伸粘接强度-原强度轻质混凝土MPa≥0.20，破坏部位位于保温材料≥0.20，破坏部位位于保温材料混凝土≥0.20，破坏部位位于保温材料≥0.20，破坏部位位于保温材料3、直板模块规格尺寸：规格（mm）：厚50mm。形状：外观呈直板矩形，2)连接桥为保证混凝土墙体的截面尺寸，同时增加外保温层与混凝土的可靠度，增设连接桥。连接桥的性能指标5《保温结构一体化施工方案》项目技术指标试验方法抗拉承载力，kN≥3.5GB/T228.1GB/T232抗压承载力，kN≥2.0抗剪承载力，kN≥1.01、自由Ⅰ型连接桥规格：长度和截面尺寸按混凝土墙体厚度不同而变化。用途：当空腔构造为异形或无法使用本系统连接桥时，用其固定和控制空腔构造几何尺寸准确。形状：外观呈圆状异形。3)对拉螺栓及PVC套管、卡具等用M12金属杆件制成，长度由墙体厚度决定。用其由外向内锁定空腔构造，既确保混凝土浇筑时空腔构造不变形，复合墙体的几何尺寸准确，又保确施工质量达到验收标准，如图9。图9对拉螺栓1—螺杆；2—螺帽；3—E形扣件；4—塑料套管3.劳动力安排计划投入劳动力38人，其中管理人员3人，木工20人，保温安装工7人，安全员1人，电工1人，架子工6人。由总包技术人员、质检员、安全员负责检查、验收和监督施工质量的全过程，架子工脚手架必须配合施工进度搭设，并做好安全防护。五、施工方法与工艺要求1.工艺流程外保温现浇系统施工工艺流程应按下列顺序进行：楼地面表面找平和抄测放线按线→绑扎钢筋→设置模板限位桩→XPS保温模块组合→墙体模板安...
