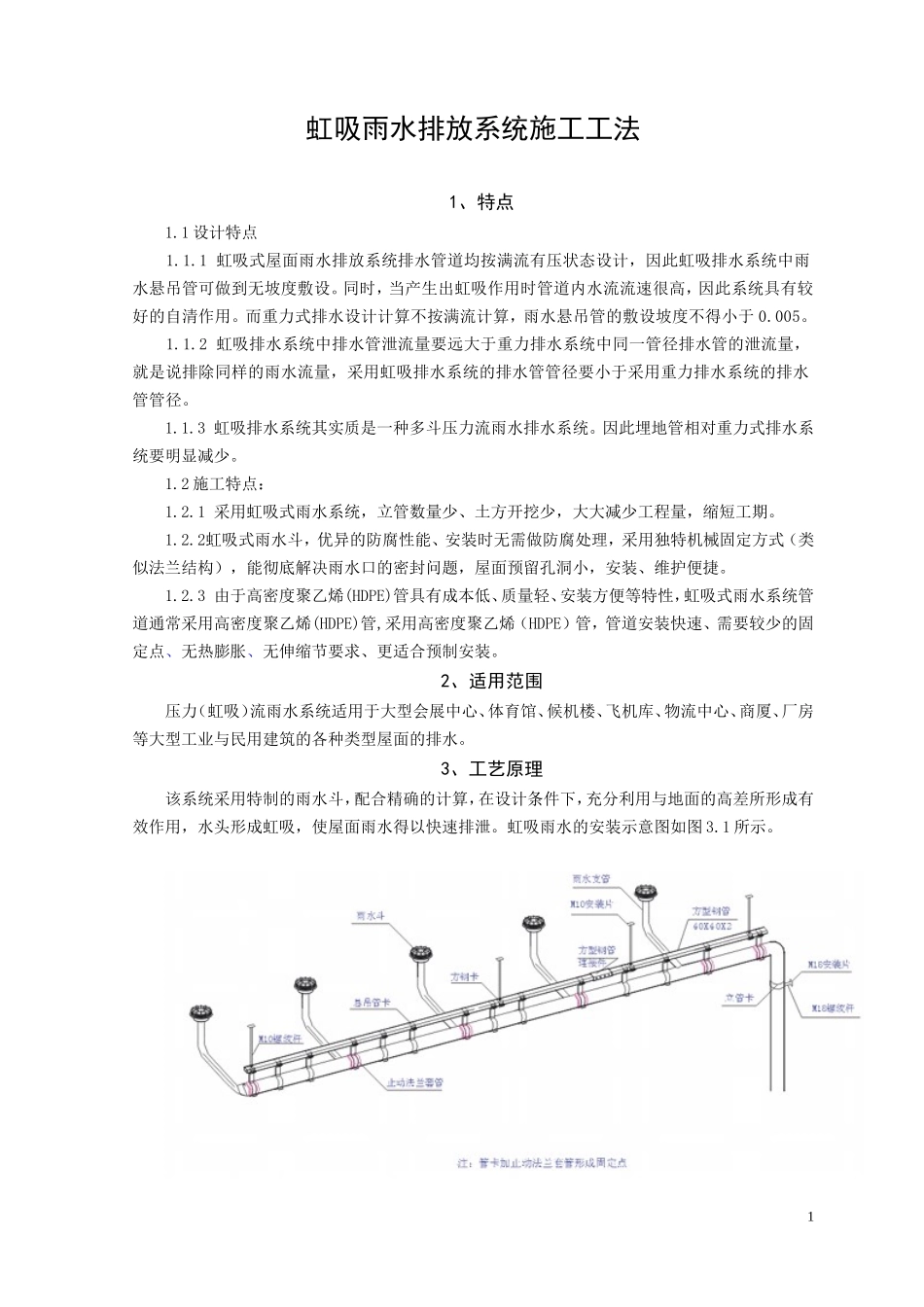

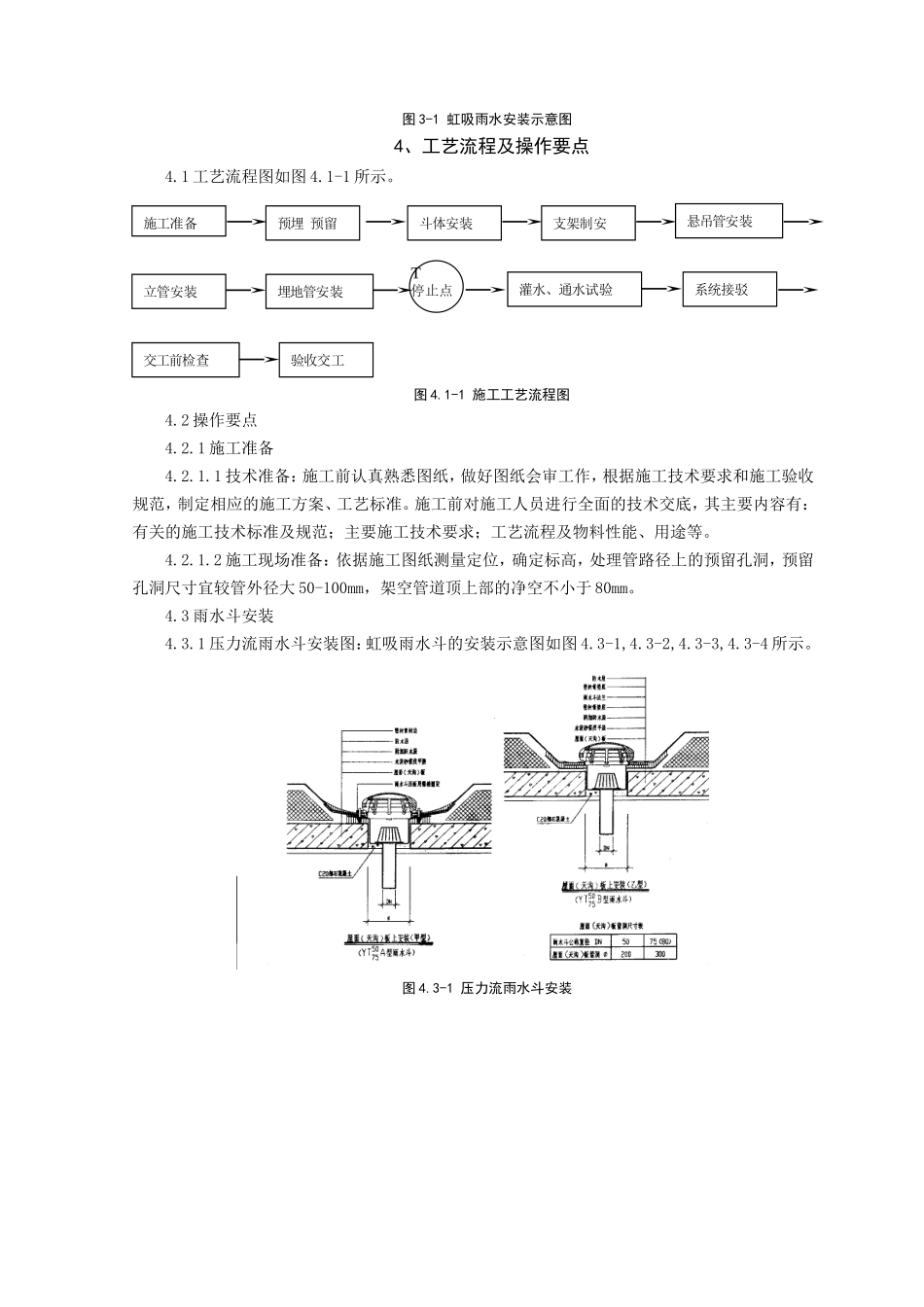

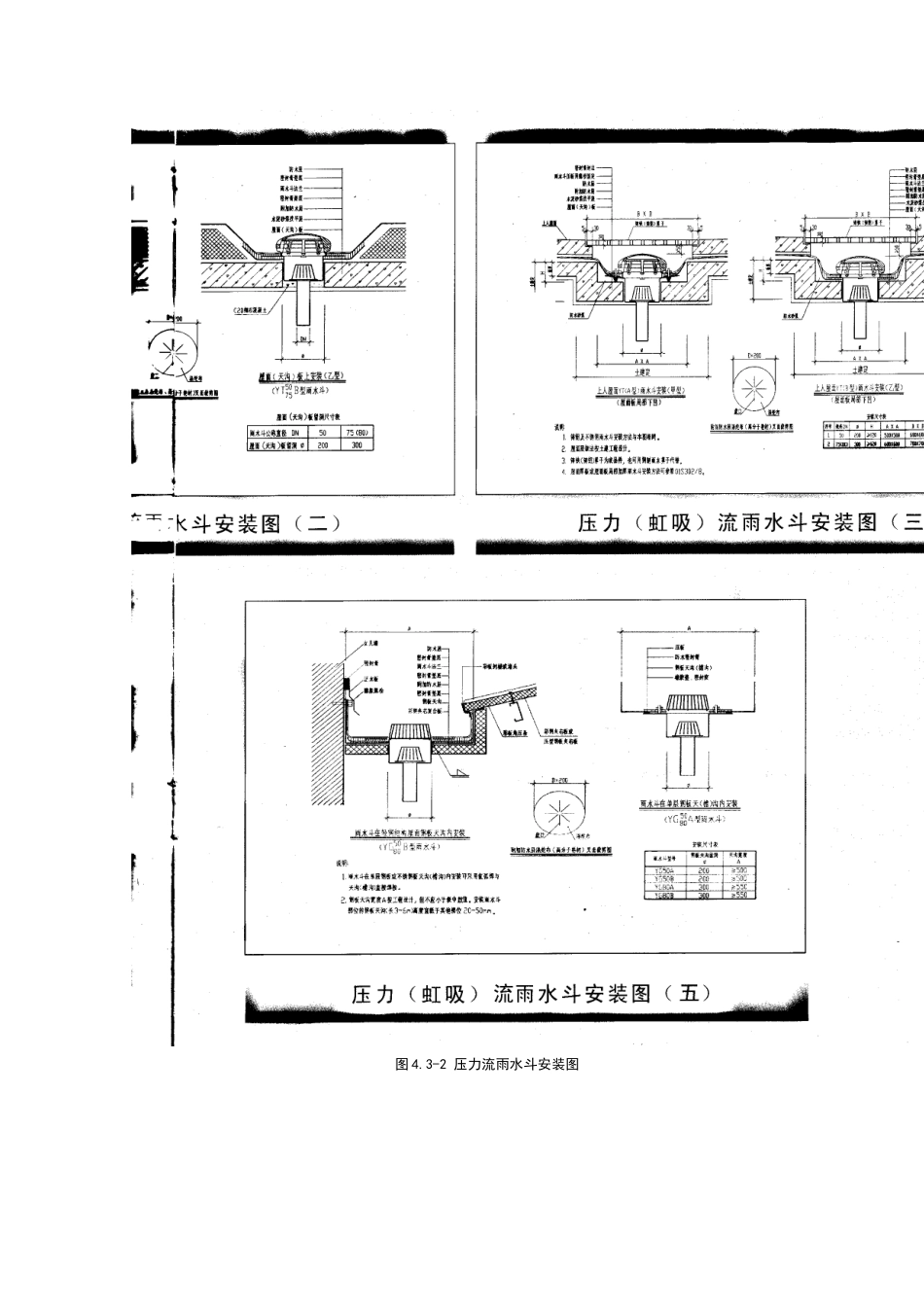

虹吸雨水排放系统施工工法1、特点1.1设计特点1.1.1虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。1.1.2虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。1.1.3虹吸排水系统其实质是一种多斗压力流雨水排水系统。因此埋地管相对重力式排水系统要明显减少。1.2施工特点：1.2.1采用虹吸式雨水系统，立管数量少、土方开挖少，大大减少工程量，缩短工期。1.2.2虹吸式雨水斗，优异的防腐性能、安装时无需做防腐处理，采用独特机械固定方式（类似法兰结构），能彻底解决雨水口的密封问题，屋面预留孔洞小，安装、维护便捷。1.2.3由于高密度聚乙烯(HDPE)管具有成本低、质量轻、安装方便等特性，虹吸式雨水系统管道通常采用高密度聚乙烯(HDPE)管,采用高密度聚乙烯（HDPE）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更适合预制安装。2、适用范围压力（虹吸）流雨水系统适用于大型会展中心、体育馆、候机楼、飞机库、物流中心、商厦、厂房等大型工业与民用建筑的各种类型屋面的排水。3、工艺原理该系统采用特制的雨水斗，配合精确的计算，在设计条件下，充分利用与地面的高差所形成有效作用，水头形成虹吸，使屋面雨水得以快速排泄。虹吸雨水的安装示意图如图3.1所示。1图3-1虹吸雨水安装示意图4、工艺流程及操作要点4.1工艺流程图如图4.1-1所示。图4.1-1施工工艺流程图4.2操作要点4.2.1施工准备4.2.1.1技术准备：施工前认真熟悉图纸，做好图纸会审工作，根据施工技术要求和施工验收规范，制定相应的施工方案、工艺标准。施工前对施工人员进行全面的技术交底，其主要内容有：有关的施工技术标准及规范；主要施工技术要求；工艺流程及物料性能、用途等。4.2.1.2施工现场准备：依据施工图纸测量定位，确定标高，处理管路径上的预留孔洞，预留孔洞尺寸宜较管外径大50-100mm，架空管道顶上部的净空不小于80mm。4.3雨水斗安装4.3.1压力流雨水斗安装图：虹吸雨水斗的安装示意图如图4.3-1,4.3-2,4.3-3,4.3-4所示。图4.3-1压力流雨水斗安装施工准备预埋预留斗体安装支架制安悬吊管安装立管安装埋地管安装灌水、通水试验系统接驳交工前检查验收交工T停止点图4.3-2压力流雨水斗安装图图4.3-3压力流雨水斗安装图图4.3-4压力流雨水斗安装图4.3.2雨水斗安装要求：⑴国产雨水斗的安装见国家建筑标准图01S302⑵设于钢筋混凝土屋面上，檐沟或天沟内的雨水斗应按雨水斗制造厂的要求预留洞。（3）雨水斗安装时使用的密闭膏应为优质产品，并与屋面防水材质相融。4.3.3雨水斗的布置⑴依据雨水系统的设计水力状态选用压力式雨水斗大小。⑵布置雨水斗的个数应使其排水量大于系统设计流量。⑶一个屋面上的雨水斗的个数不少于2个。（4）天沟内布置多个虹吸雨水斗时，天沟不需做坡度。(5)寒冷地区建筑物的雨水斗宜设在冬季易受室内温度影响的范围内。(6)雨水斗的布置除按计算决定间距外，还应考虑柱子等结构因素，虹吸式雨水斗小于20m。(7)多个雨水斗的排水系统，雨水斗应接在悬吊管上，不可直接与主管相连。(8)多个雨水斗的排水系统，雨水斗宜在主管两侧均匀布置。(9)虹吸式排水系统，同一排水悬吊管上的多个雨水斗宜布置在同一水平面上。4.3.4雨水不锈钢底座安装⑴屋面土建施工时，开始安装不锈钢底座。⑵根据结构板厚度检查底板安装高度，确保底板面与结构楼板面标高一致或最多低于结构楼板面标高5mm。⑶确保底座面水平，固定底座，确保土建封堵孔洞时不发生偏移。⑷安装临时封堵，用螺栓固定，确保混凝土砂浆不能进入雨水口以及将来屋面垃圾不能进入雨水口。⑸进行孔洞封堵，注意检查防水卷材不要超过底座排水喇叭口外缘。⑹当找平层施工开始时，跟进并配合土建，要求找平层找坡至夹圈外缘。4.3.5防水压盘、导流隔气板的安装（1）屋面防水施工完毕后，应及时清...
