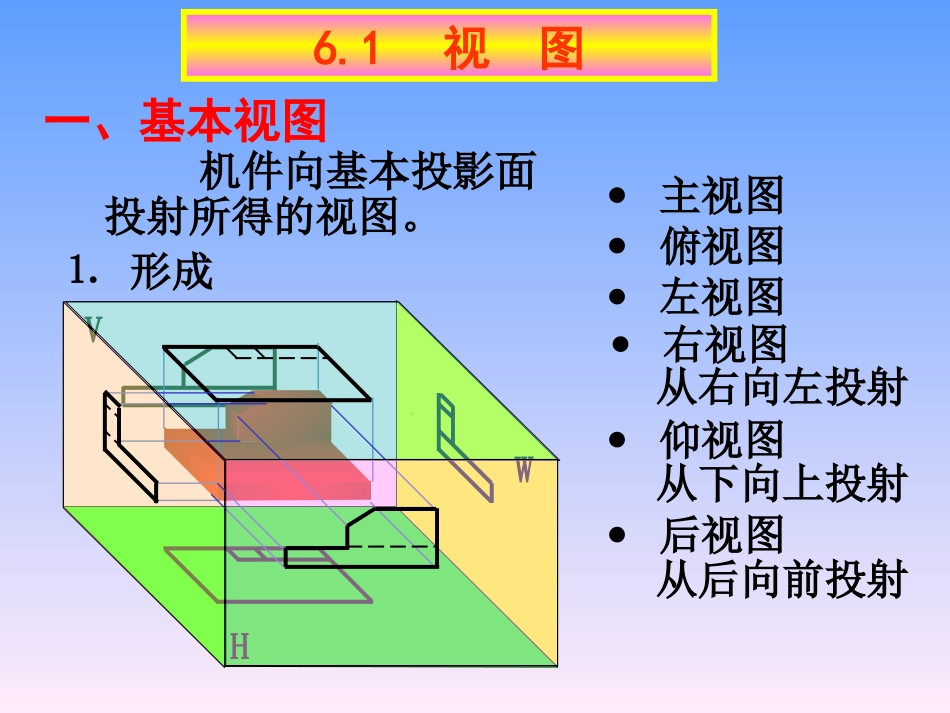

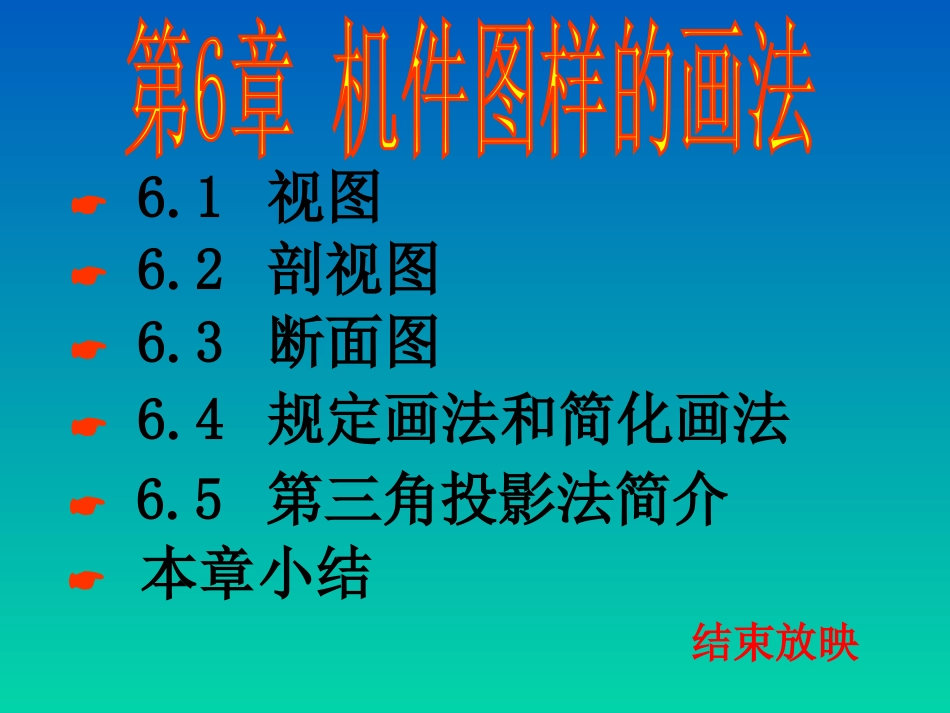

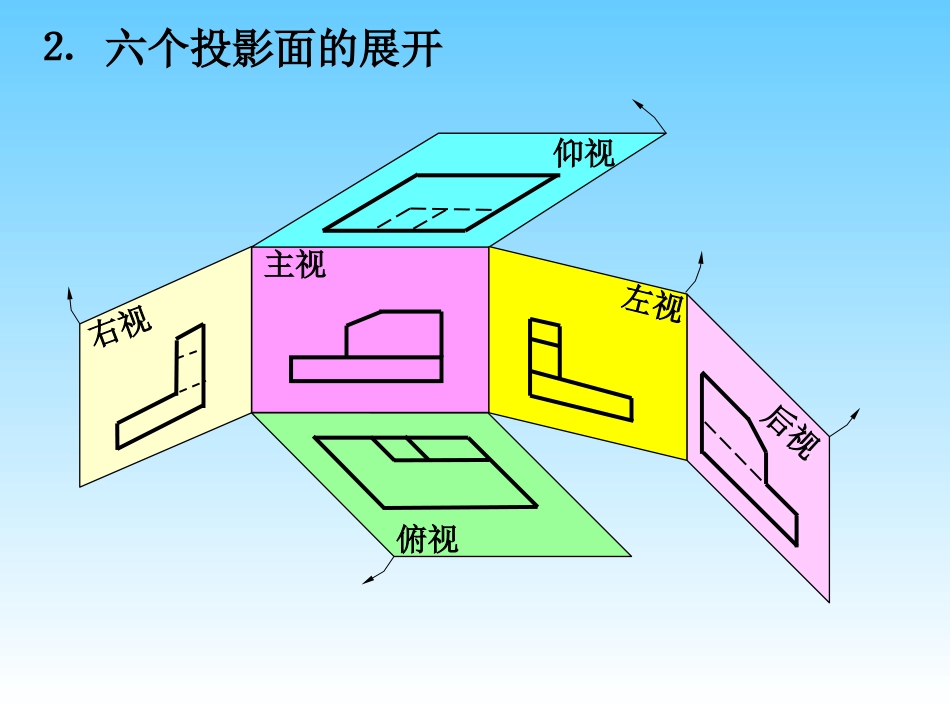

6.1视图6.2剖视图6.3断面图6.4规定画法和简化画法本章小结结束放映6.5第三角投影法简介一、基本视图右视图主视图俯视图左视图后视图仰视图⒈形成从右向左投射从下向上投射从后向前投射6.1视图机件向基本投影面投射所得的视图。VWH⒉六个投影面的展开主视俯视左视右视后视仰视除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。⒊六面视图的投影对应关系长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：主视俯视仰视左视右视后视长二、向视图向视图是可以自由配置的视图。※在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。CDDBBC自由配置EEFF※表示投射方向的箭头尽可能配置在主视图上，只是表示后视投射方向的箭头才配置在其它视图上。按基本位置配置三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。局部视图的范围用波浪线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。BAAB四、斜视图问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。斜视图是物体向不平行于基本投影面的平面投射所得的视图。VHAAAA斜视图的画法画斜视图的注意事项：斜视图通常按投射方向配置和标注。允许将斜视图旋转配置，但需在斜视图上方注明。斜视图的断裂边界用波浪线或双折线表示。字母靠近箭头端，符号方向与旋转方向一致。※视图小结※基本视图向视图局部视图斜视图六面视图六面视图局部图形完整图形局部图形完整图形固定配置、不标注任意配置、标注基本视图方式配置向视图方式配置按投射方向或旋转配置、标注视图6.2剖视图问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。解决办法？采用剖视图一、剖视图的概念⒈剖视图的形成假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。2.剖视图的画图步骤确定剖切面的位置想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？在剖面区域内画上剖面符号。3.剖视图的标注②剖切符号③剖视图的名称。标注内容：①剖切线AA－AA指示剖切面的位置(细单点长画线)。一般情况下可省略。表示剖切面起、迄和转折位置及投射方向。◆剖视图按基本视图关系配置时，可省略箭头。◆当单一剖切面通过机件的对称（或基本对称）平面，且剖视图按基本视图关系配置时，可不标注。下列情况可省略标注：4.画剖视图的注意事项①剖切平面的选择：通过机件的对称面或轴线且平行或垂直于投影面。②剖切是一种假想，其它视图仍应完整画出，并可取剖视。③剖切面后方的可见部分要全部画出。A－AAAB－BBBC－CCC④在剖视图上已经表达清楚的结构,在其它视图上此部分结构的投影为虚线时,其虚线省略不画。但没有表示清楚的结构，允许画少量虚线。A－AAA⑤不需在剖面区域中表示材料的类别时，剖面符号可采用通用剖面线表示。通用剖面线为细实线，最好与图形的主要轮廓或剖面区域的对称线成45°角；同一物体的各个剖面区域，其剖面线画法应一致。AA30°A－A当画出的剖面线与图形的主要轮廓线或剖面区域的轴线平行时，该图形的剖面线应画成与水平成30°或60°角，但其倾斜方向与其他图形的剖面线一致。二、剖视的种类及适用条件1.全剖视用剖切面完全地剖开物体所得的剖视图。外形较简单，内形较复杂，而图形又不对称时。适用范围：AAA－A⒉半剖视不能表达外形AAA—A存在什么问题？解决办法：以对称线为界，一半画视图，一半画剖视。半剖视已表达清楚的内形虚线不画A—A适用范围：内、外形都需要表达，而形状又对称或基本对称时。BBAAA－AB－B用半剖视表示形状基本对称的机件注：不对称部分一定另有图形表达清楚。3.局部剖用剖切平面局部地剖开物体所得的剖视图。BBAAA－AB－B3.局部剖用剖...
