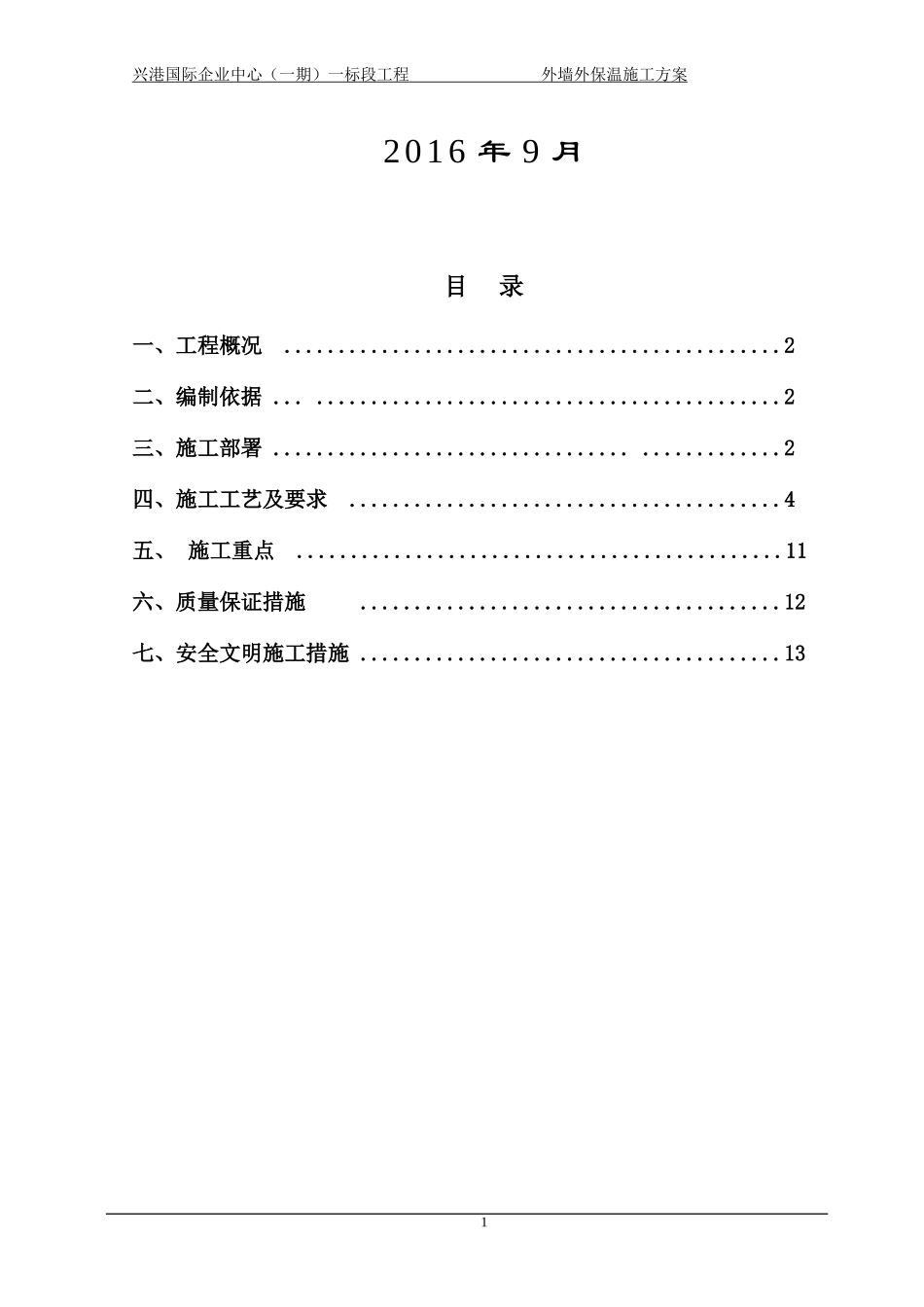

兴港国际企业中心（一期）一标段外墙外保温施工方案审批：审核：编制：湖南省建筑工程集团总公司兴港国际企业中心（一期）一标段工程外墙外保温施工方案2016年9月目录一、工程概况..............................................2二、编制依据..............................................2三、施工部署..............................................2四、施工工艺及要求........................................4五、施工重点.............................................11六、质量保证措施.......................................12七、安全文明施工措施.......................................131兴港国际企业中心（一期）一标段工程外墙外保温施工方案一、工程概况工程名称：兴港国际企业中心（一期）一标段工程工程地点：郑州航空港经济综合实验区航程西路与郑港一路交叉口东南侧工程范围：1#-5#楼外墙外保温。外墙外保温工程概况：本工程1#-5#楼外墙外保温为70厚半硬质岩棉板，阻燃等级为A级，导热系数≤0.048。在标高+0.200m处的东西立面及南北窗间墙加第一道∟50×5mm镀锌角钢托架以上每隔三层加设一道托架。二、编制依据(1)本工程外墙外保温设计说明及设计变更文件(2)《建设节能工程施工质量验收规范》GB50411—2007(3)《建筑工程施工质量验收统一标准》GB50300—2013(4)《建筑装饰装修工程质量验收规范》GB50201—2001(5)《外墙外保温工程技术规程》JGJ144－2008(6)《外墙外保温》12YJ3-1(7)《外墙外保温建筑构造图集》10J121三、施工部署3.1施工准备（1）外墙抹灰基层用1:3水泥砂浆整体找平，保证基面平整度偏差不超过4mm，并按照《建筑装饰装修工程质量验收规范》GB50210-2001中关于一般抹灰工程的质量要求进行验收。（2）水泥砂浆外墙面粉刷层基层粘结牢固、无开裂、无空鼓。（3）基层面干燥、平整，平整度：两米靠尺测定小于4mm误差。（4）基层面无油污、浮尘或空鼓的疏松层等其他异物。2兴港国际企业中心（一期）一标段工程外墙外保温施工方案（5）外墙门窗洞口收口完毕。3.2安全技术交底进场施工前，施工部门组织技术、质检、安全部门对负责施工的相关人员进行现场安全技术交底工作。施工时严格按照安全技术交底要求进行。3.3现场材料准备所有原材料均按照图纸设计的技术指标进行订货。进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。四、施工工艺：施工工艺流程图材料进场检验外观检查是否完整无损伤退回重送材料判定是否符合规范经检验合格的材料符合规范的材料附有原厂证明书及复试报告NONOYES3基层墙面找平层验收合格及清理材料准备配制聚合物胶粘剂工具准备挂基准线，安装托架岩棉板粘贴面做界面处理兴港国际企业中心（一期）一标段工程外墙外保温施工方案4.1.弹控制线、挂基准线4.1.1从最高点排通线，每三层做一个控制点，做到墙体垂直；4.1.2根据建筑立面设计和外墙外保温技术要求，在墙面弹出窗水平、垂直控制线等；4.1.3在建筑外墙大角（阴阳角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线以便控制岩棉板的垂直度和平整度。4.2粘结砂浆4.2.1把胶粘剂粉料按配合比搅拌；搅拌时间不少于3min，搅拌必须充分、均匀，稠度适中；4岩棉板嵌缝处理及修整岩棉板平整度和垂直度检查、验收贴岩棉板，终端部位粘贴翻包网格布（包括门窗洞口翻边处理）网格布裁剪抹第一道抹面胶浆3-6厚，压入耐碱玻纤网格布抹第二道抹面胶浆3-6厚，压入耐碱玻纤网格布整岩棉板界面抗裂处理配制聚合物抗裂胶浆锚栓锚固抹面胶浆复合耐碱玻纤网格布外墙保温工程验收兴港国际企业中心（一期）一标段工程外墙外保温施工方案4.2.2拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加剂；4.3基层上粘贴翻包网格布4.3.1凡在粘贴的岩棉板边缘外露处都应做标准耐碱型网格布翻包处理，具体部位包括：1）勒脚收头处；2）门窗洞口处；3）女儿墙收头处4.3.2裁取300mm宽的标准型耐碱网格布条；4.3.3需要做翻包处理的部位基层上抹出100mm宽2～3mm厚的粘结砂浆；4.3.4抹好的粘结剂上铺设耐碱网格布条，并用不锈钢抹子均...
