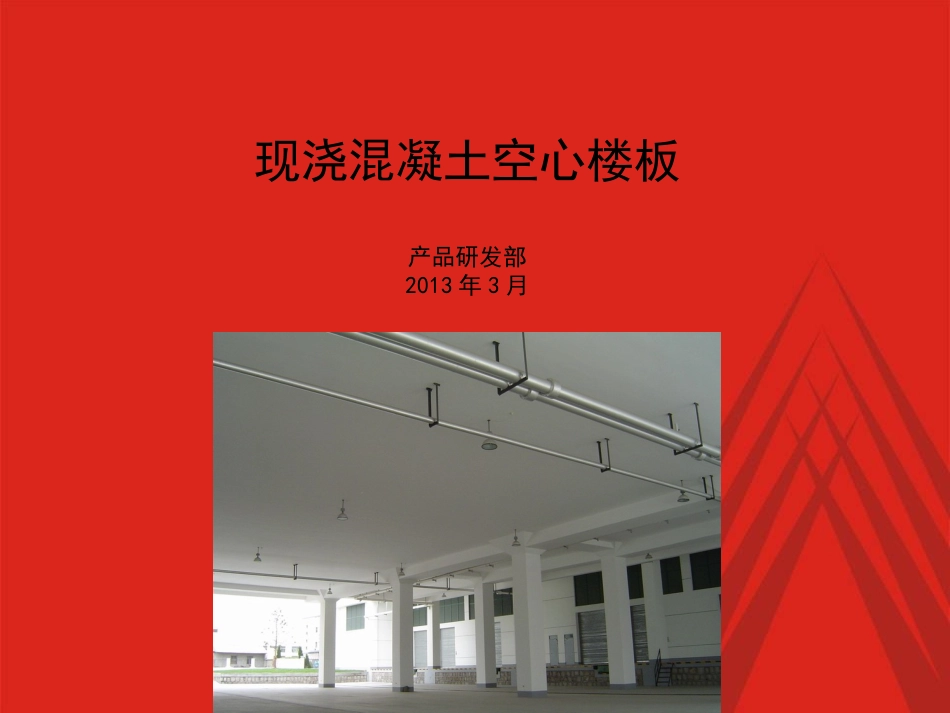

现浇混凝土空心楼板_第1页
1/20

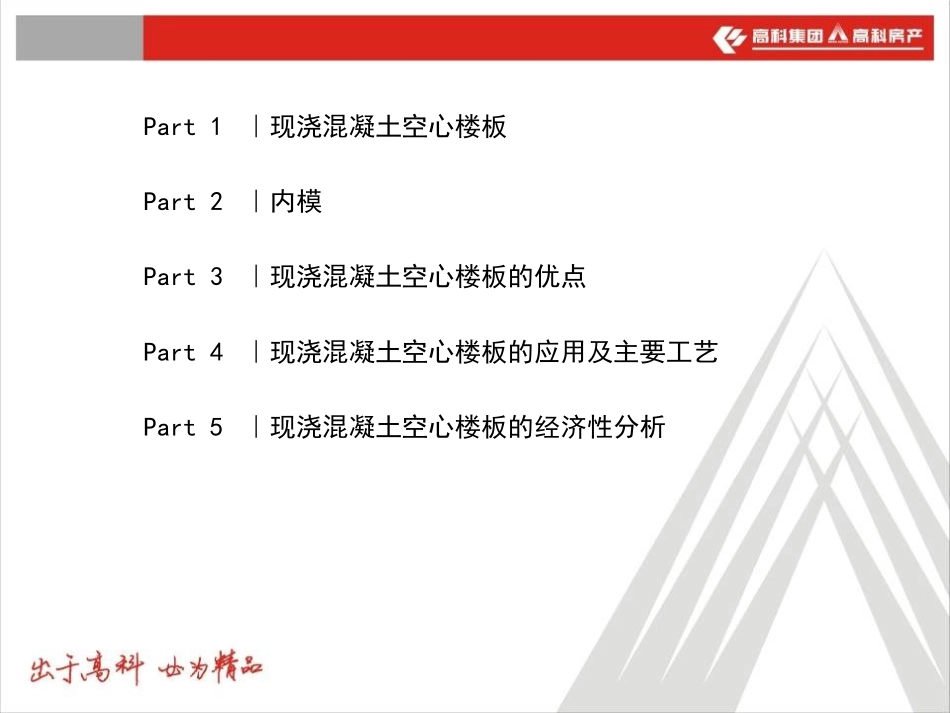

现浇混凝土空心楼板_第2页
2/20

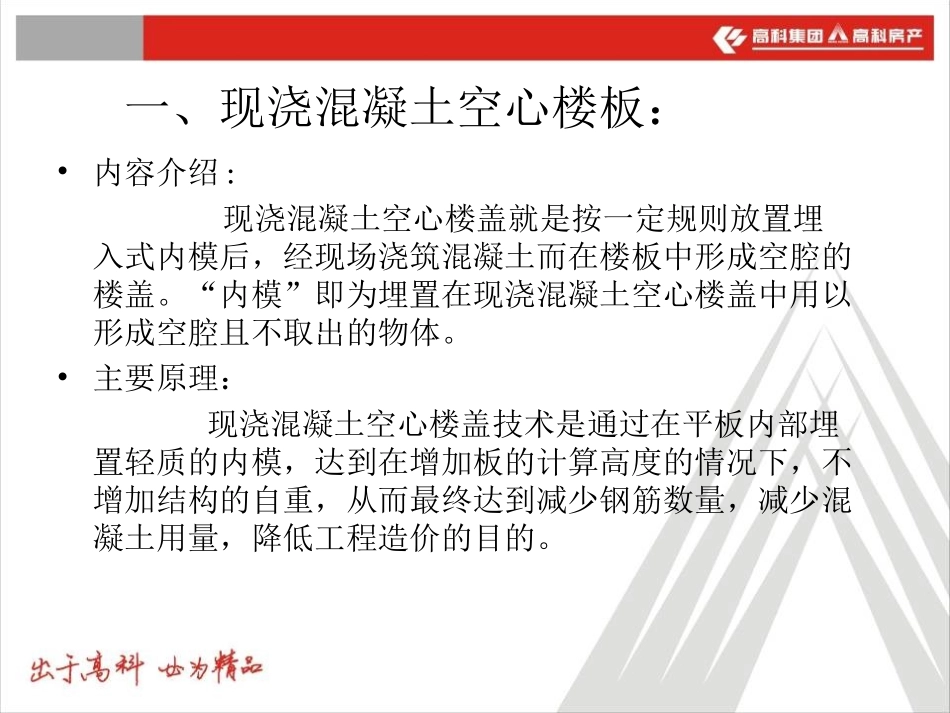

现浇混凝土空心楼板_第3页
3/20
现浇混凝土空心楼板产品研发部2013年3月Part1|现浇混凝土空心楼板Part2|内模Part3|现浇混凝土空心楼板的优点Part4|现浇混凝土空心楼板的应用及主要工艺Part5|现浇混凝土空心楼板的经济性分析•内容介绍:现浇混凝土空心楼盖就是按一定规则放置埋入式内模后,经现场浇筑混凝土而在楼板中形成空腔的楼盖。“内模”即为埋置在现浇混凝土空心楼盖中用以形成空腔且不取出的物体。•主要原理:现浇混凝土空心楼盖技术是通过在平板内部埋置轻质的内模,达到在增加板的计算高度的情况下,不增加结构的自重,从而最终达到减少钢筋数量,减少混凝土用量,降低工程造价的目的。一、现浇混凝土空心楼板:•性能及要求:内模除应满足规格和外观质量要求外,尚应具有符合施工要求的物理力学性能。内模材料中氯化物和碱的含量应符合现行有关标准的规定,且不应含有影响环境保护和人身健康的有害成份。•类别:内模可采用空心的筒芯、箱体,也可采用轻质实心的筒体、块体;材料可采用铁制、塑料制、高分子聚合材料(塑料泡沫)、胶凝材料加特种纤维制作(BBF薄壁管、BDF薄壁箱体、GBF高强薄壁管)。二、内模:筒体内模现浇空心板块体内模现浇空心板三、现浇混凝土空心楼板的优缺点:•综合造价最低:大跨度建筑采用该结构体系后,可以减少钢筋、混凝土的总用量,减少基础荷载,降低层高,无需吊顶装饰,加快施工进度,经过多种方案比较,现浇混凝土空心楼盖方案最为经济。•节省材料:对大跨度建筑而言,与一般楼板体系比较,钢筋混凝土造价降低,模板损耗降低,节省竖向水、电、电梯、空调、内墙、外装饰费用。•适用范围更广:该项技术适用于大跨度、大荷载、大空间的建筑。如:大跨度的住宅楼、办公楼、医院、体育馆、商场、教学楼等,尤其适用于人防顶板。•使用功能改善,空间间隔灵活:现浇混凝土空心楼盖由于结构传力性能的改善,楼盖各处均可承载轻质隔墙,只要计算时按照均布荷载的情况把荷载计算在内即可,这样使得房间任意分割成为可能,从而满足业主对空间大小的个性化需求。•隔音效果佳:该楼盖采用封闭空腔成孔技术,抑制了上下楼层噪音的传递,克服了上下楼层噪音的干扰,楼盖隔音率大于45分贝。而这个优点是其它楼盖所不具有的。•隔热、保温,节能省地:封闭空腔减少了楼板热量的传递,使隔热、保温性能得到显著的提高,对于采用空调的建筑来说,大大降低了空调使用费,从而节约了能源。又由于不设明梁,降低了层高。•提高净空:每层降低建筑梁高0.3米左右,提高净空高度,有利于水平管线、空调管道的安装。•降低自重:降低楼板和建筑自重,增加了基础承载的安全性和可靠性。•缩短工期:施工简便,速度快,降低施工成本,缩短工期。•抗震性能好:由于现浇混凝土空心楼盖比普通楼板厚,增强了楼板的整体刚度,同时板内砼体积的大幅抽空,减轻了自重。故与一般平板相比,其具有自重轻、抗震性能好的特点。•缺点1.当车库采用机械停车位时,不宜采用现浇混凝土空心楼盖。机械停车位需用化学锚栓固定停车位轨道。而空心楼盖上翼缘较薄,难以固定化学锚栓。2.房间开间、进深较小的建筑不宜采用现浇钢筋混凝土空心楼盖。3.相关设计、制作、施工规范还有待完善。4.空心管的制作工艺还有待改善。四、现浇混凝土空心楼板的应用及主要工艺•主要应用:现浇混凝土空心楼盖结构具有减轻自重,降低总体造价,抗震性能好,隔音效果佳,适用于各种跨度和各种荷载的建筑,特别适用于大跨度和大荷载、大空间的多层和高层建筑,如:写字楼、教学楼、商居楼、商场、宾馆、民用住宅、地下停车场、人防顶板等;均具有显著的建筑使用功能。楼板内承受较大集中荷载的部位不应布置内模,承受较大集中动荷载的区格板不应采用空心楼板。•主要工艺:现浇混凝土空心楼板的主要工艺如下图绑扎肋梁和底铁埋设管线抗浮点安装空心箱模上铁钢筋穿密梁火烧丝绑扎加上铁垫块绑扎完的现浇空心楼盖照片拆模后的空心楼盖底面浇筑混凝土浇筑完成的空心楼盖五、现浇混凝土空心楼板的经济性分析:•楼板本身经济性能分析:根据建筑功能的不同,结构楼面往往承受不同活荷载,如住宅、写字楼、商场、车库、地下人防工...
