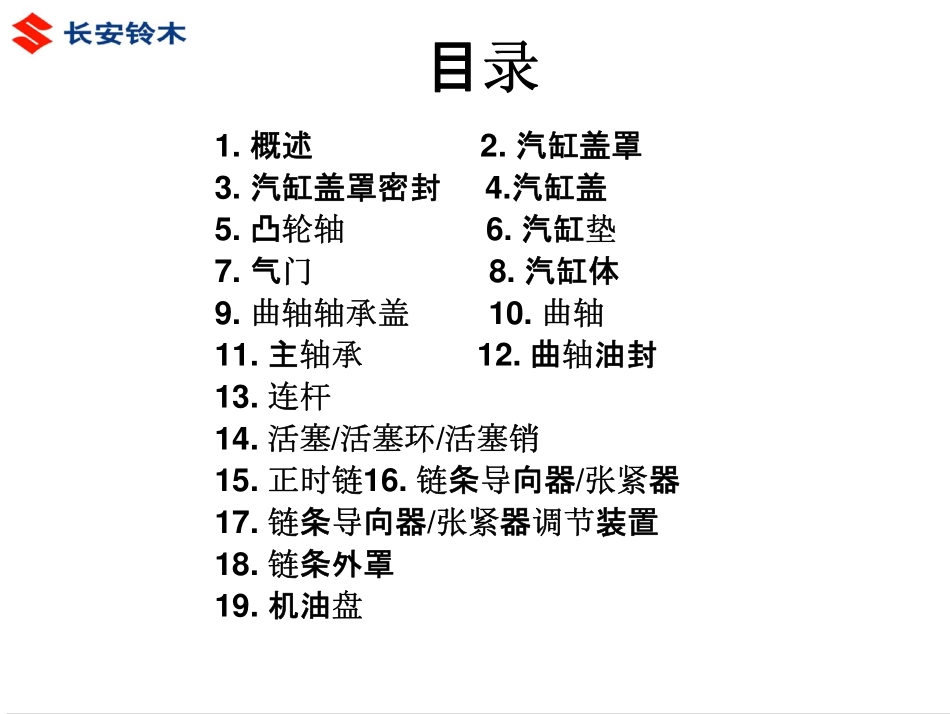

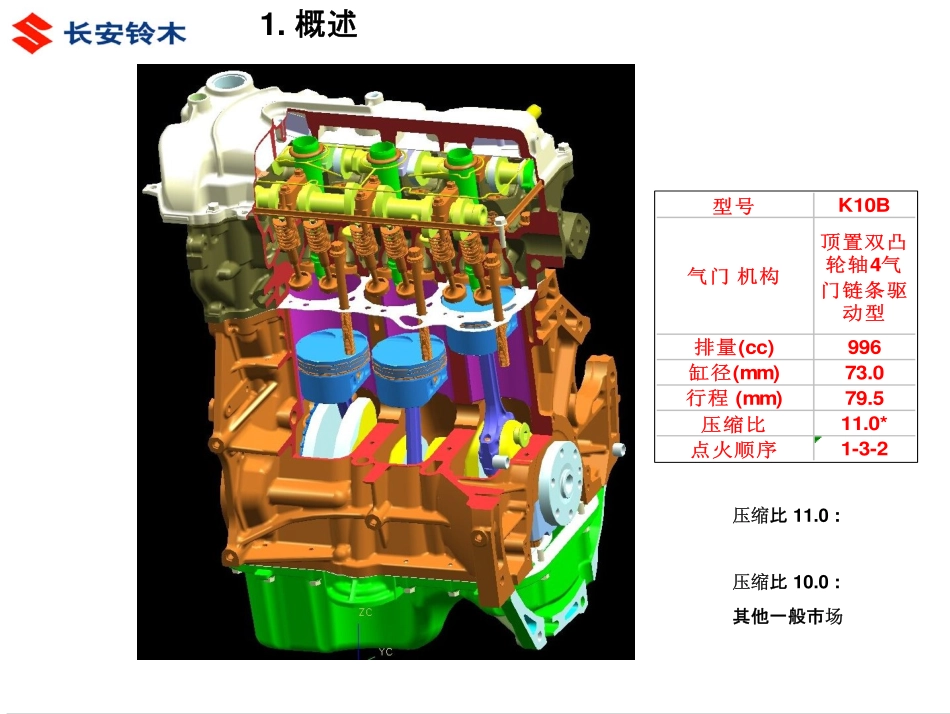

K10B发动机目录1.概述2.汽缸盖罩3.汽缸盖罩密封4.汽缸盖5.凸轮轴6.汽缸垫7.气门8.汽缸体9.曲轴轴承盖10.曲轴11.主轴承12.曲轴油封13.连杆14.活塞/活塞环/活塞销15.正时链16.链条导向器/张紧器17.链条导向器/张紧器调节装置18.链条外罩19.机油盘型号K10B气门机构顶置双凸轮轴4气门链条驱动型排量(cc)996缸径(mm)73.0行程(mm)79.5压缩比11.0*点火顺序1-3-2压缩比11.0:压缩比10.0:其他一般市场1.概述2.汽缸盖罩(a):5Nm�8Nm�11Nm2.缸盖3.螺栓4.金属垫片（具备减震功能多层金属压制）5.气缸垫3.汽缸盖罩密封4.汽缸盖M13/M15/M16/M18:29°K10B/K12B:33°4.汽缸盖(续)8颗塑性紧固螺栓1塑性紧固螺栓汽缸盖(续)4.汽缸盖(续)薄型套筒和接杆第一次拧紧扭矩:20Nm第四次拧紧:顺时针60°第三次拧紧:顺时针60°第二次拧紧扭矩:40Nm极限值:“A”–“B”<0.2mm“a”=70mm“b”=105mm安装拆卸重复使用前检查螺栓的变形量.垫圈上涂抹机油.4.汽缸盖(续)4.汽缸盖(续)K10B/K12B压配合到汽缸盖上特殊粉末冶金合金a:气门座表面45b:内表面70排气a:气门座表面45进气门1.2排气门1.2气门倒角材料气门座圈角度(o)进气d:接触面宽度(mm)进气门排气门5.凸轮轴1.凸轮轴链轮2.油道3.凸轮4.轴颈5.六角凸台6.CMP传感器转子排气凸轮轴排气凸轮轴5.凸轮轴(续)5.凸轮轴(续)拆卸第一次拧紧:少许最后一次拧紧::11Nm(第三次拧紧:少许)第二次拧紧:少许8mm安装I3,I4,E3,E4I2,E26.汽缸盖垫材料丁晴橡胶加工表面无瑕疵底部顶部7.气门1.进气门2.排气门3.气门弹簧下座圈4.气门油封5.气门弹簧6.气门弹簧上座圈7.气门锁片8.挺柱9.凸轮K10B/K12B耐热合金渗氮处理进气87.45排气87.0进气5.5排气5.5进气27.5排气22.92.67.3740.06可变压装到汽缸盖上气门杆直径(mm)气门头直径(mm)总长(mm)气门材料热处理气门导管气门弹簧弹簧钢丝直径(mm)有效圈数总长(mm)节距7.气门(续.)09916-1451009916-1452109916-845117.气门(续.)7.气门(续.)7.气门(续.)09916-44910:气门导管拆卸器7.气门(续.)09916-37320:铰刀(10.5mm)09916-34542:铰刀手柄7.气门(续.)09917-87010:气门导管安装工具7.气门弹簧1.大节距2.小节距A:气门弹簧上座圈侧B:气门弹簧下座圈7.选择挺住公式进气侧:A=B+C-0.19mm排气侧:A=B+C-0.35mmA:新挺柱编号B:旧挺柱编号.C:气门间隙实测值(mm)挺柱编号例(进气侧):旧挺柱编号是No.350,气门间隙的测量值为0.26mm.A=3.50+0.26-0.19=3.57�选择No.356挺柱气门间隙进气门排气门水温15-25oC0.14-0.230.30-0.40(可用的挺柱编号:314,316,---388)M16发动机使用的新垫片的编号厚度mm垫片编号厚度mm垫片编号2.1752182.6002602.2002202.6252632.2252232.6502652.2502252.6752682.2752282.7002702.3002302.7252732.3252332.7502752.3502352.7752782.3752382.8002802.4002402.8252832.4252432.8502852.4502452.8752882.4752482.9002902.5002502.9252932.5252532.9502952.5502552.9752982.5752583.0003007.气门(续.)1.链轮正时标记2.汽缸盖表面1.曲轴皮带轮凹口2.正时链条盖“0”标记就车更换挺柱11.正时链条盖螺栓2.铜垫片就车更换挺柱21.M8-1.25固定螺栓“a”:30mm就车更换挺柱31.正时链条张紧器2.M8-1.25固定螺栓7.气门(续.)逆时针转动曲轴20o曲轴转角3.20o曲轴转角顺时针转动曲轴20o曲轴转角手动拧紧固定螺栓手动拧紧固定螺栓45在链条上手工制作一个标记就车更换挺柱6拆卸排气凸轮轴链轮7取下排气链轮89就车更换挺柱就车更换挺柱10对齐链条与链轮标志符号安装排气凸轮轴链轮11使用专用工具------固定螺丝M=TxL/(L+“a”)M:扭矩扳手读数T:规定扭矩(60Nm)L:扭矩扳手长度新专用维修工具:09911-0511012☆取下与安装138.汽缸体型号K10B排量(cc)996缸径(mm)73.0行程(mm)79.5p:缸孔间距(mm)81.08.汽缸体9.曲轴瓦盖首先拆下曲轴后油封盖曲轴瓦盖链条侧NikkaloyTMM16A曲轴轴承盖塑性变形螺栓弹性变形螺栓曲轴轴承瓦盖极限值:“A”–“B”<0.2mm“a”=40mm“b”=64mm第一次拧紧:20Nm第二次拧紧:40Nm<主轴瓦盖螺栓的安装>第三次拧紧:顺时针60o10.曲轴K10B材料铁主轴直径45曲柄销直径38曲柄直径39.65总长357.65基底材料铝合金衬垫材料铁中心厚度(mm)2.0基底材料铝合...
