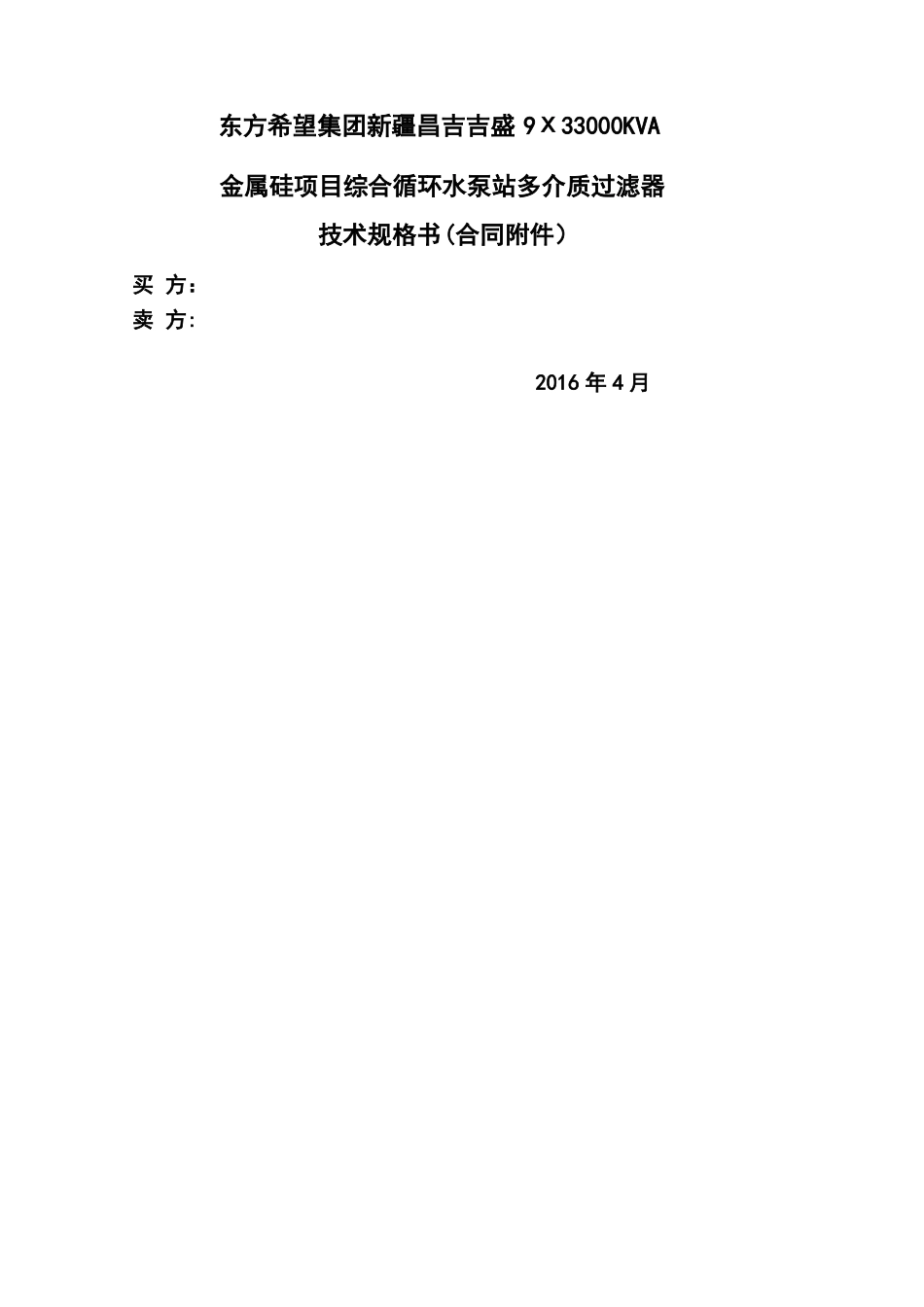

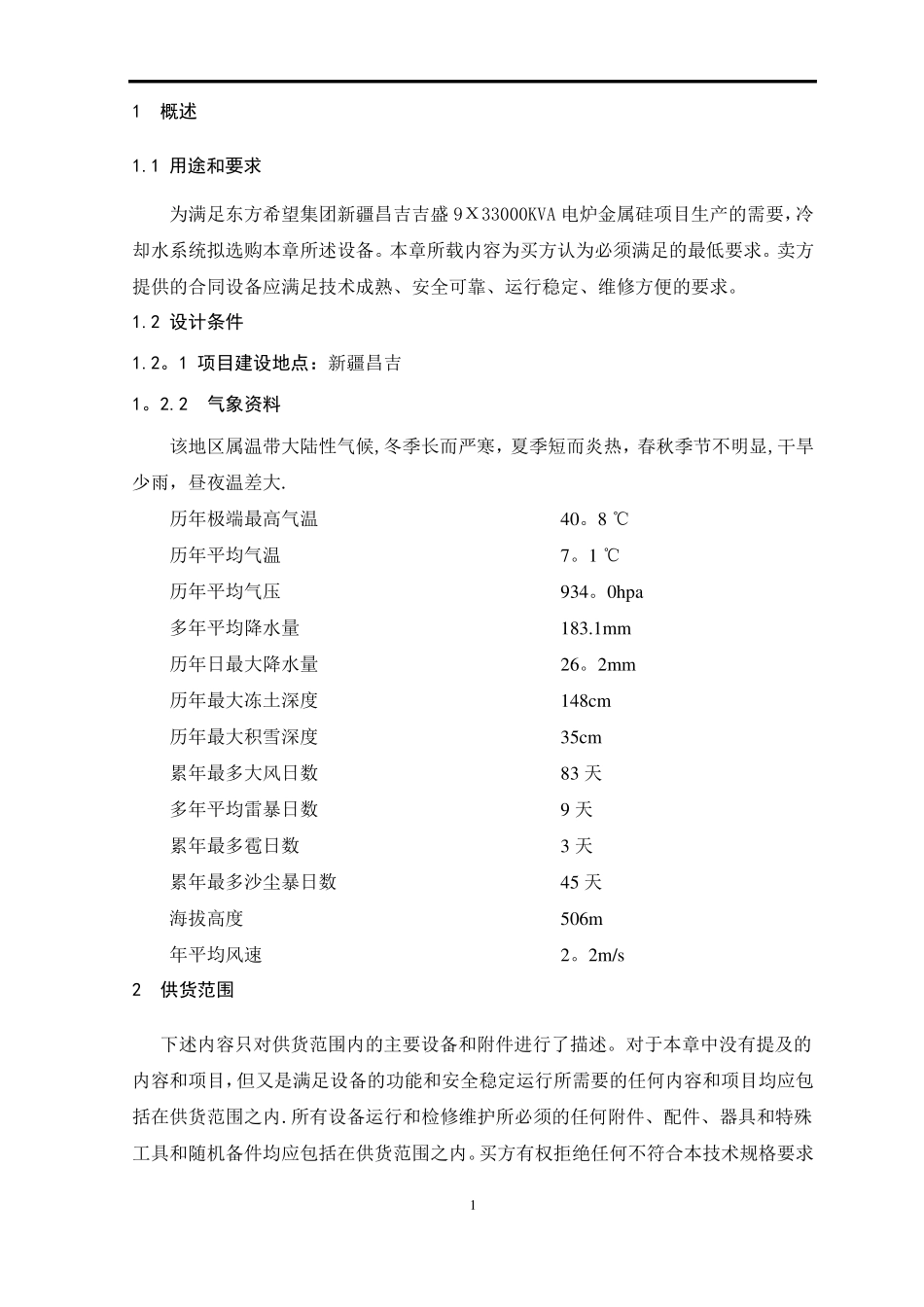

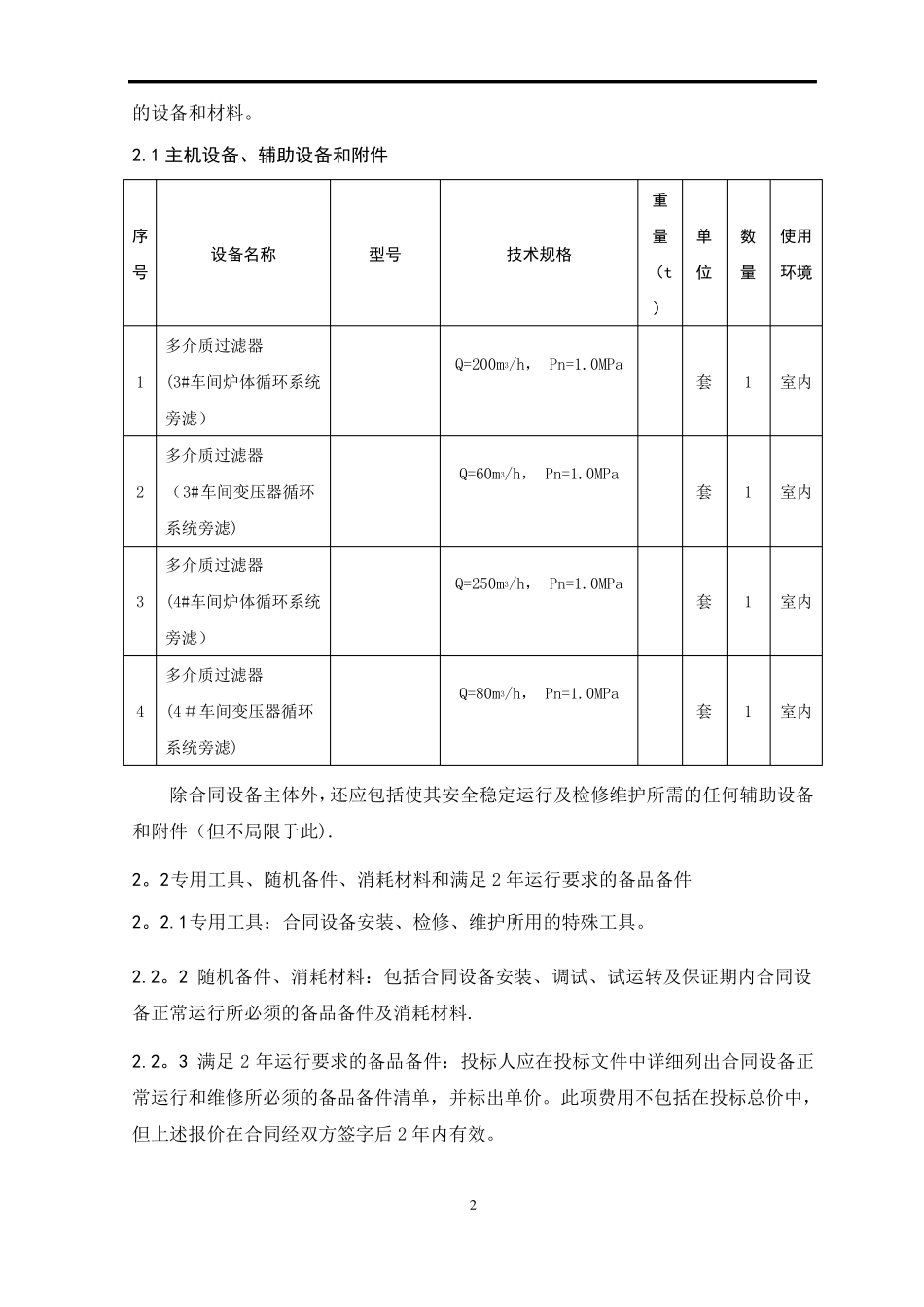

东方希望集团新疆昌吉吉盛9Х33000KVA金属硅项目综合循环水泵站多介质过滤器技术规格书(合同附件）买方：卖方:2016年4月1概述1.1用途和要求为满足东方希望集团新疆昌吉吉盛9Х33000KVA电炉金属硅项目生产的需要，冷却水系统拟选购本章所述设备。本章所载内容为买方认为必须满足的最低要求。卖方提供的合同设备应满足技术成熟、安全可靠、运行稳定、维修方便的要求。1.2设计条件1.2。1项目建设地点：新疆昌吉1。2.2气象资料该地区属温带大陆性气候,冬季长而严寒，夏季短而炎热，春秋季节不明显,干旱少雨，昼夜温差大.历年极端最高气温40。8℃历年平均气温7。1℃历年平均气压934。0hpa多年平均降水量183.1mm历年日最大降水量26。2mm历年最大冻土深度148cm历年最大积雪深度35cm累年最多大风日数83天多年平均雷暴日数9天累年最多雹日数3天累年最多沙尘暴日数45天海拔高度506m年平均风速2。2m/s2供货范围下述内容只对供货范围内的主要设备和附件进行了描述。对于本章中没有提及的内容和项目，但又是满足设备的功能和安全稳定运行所需要的任何内容和项目均应包括在供货范围之内.所有设备运行和检修维护所必须的任何附件、配件、器具和特殊工具和随机备件均应包括在供货范围之内。买方有权拒绝任何不符合本技术规格要求1的设备和材料。2.1主机设备、辅助设备和附件重序设备名称号型号技术规格（t）多介质过滤器1(3#车间炉体循环系统旁滤）多介质过滤器2（3#车间变压器循环系统旁滤)多介质过滤器3(4#车间炉体循环系统旁滤）多介质过滤器Q=80m/h，Pn=1.0MPa4(4＃车间变压器循环系统旁滤)套1室内3量单位数使用量环境Q=200m/h，Pn=1.0MPa套1室内3Q=60m/h，Pn=1.0MPa套1室内3Q=250m/h，Pn=1.0MPa套1室内3除合同设备主体外，还应包括使其安全稳定运行及检修维护所需的任何辅助设备和附件（但不局限于此).2。2专用工具、随机备件、消耗材料和满足2年运行要求的备品备件2。2.1专用工具：合同设备安装、检修、维护所用的特殊工具。2.2。2随机备件、消耗材料：包括合同设备安装、调试、试运转及保证期内合同设备正常运行所必须的备品备件及消耗材料.2.2。3满足2年运行要求的备品备件：投标人应在投标文件中详细列出合同设备正常运行和维修所必须的备品备件清单，并标出单价。此项费用不包括在投标总价中，但上述报价在合同经双方签字后2年内有效。22。3培训（如有需要）2。3.1卖方应就合同设备的调试、操作、维修等方面对生产人员进行必要的培训，应根据其经验作出详细的培训计划,内容应至少包括:2。3。2对买方参加培训的人数、批次和时间安排;2.3.3培训内容及培训地点；2.3.4卖方服务人员的人数、职称及其他相关必要的信息。2。4技术服务在执行合同及产品交付用户使用后，供货商应满足以下要求：2。4.1及时负责地答复用户对产品技术、质量问题的咨询。2。4.2为最终用户培训人员（操作、维修、管理）。2.4.3产品达不到质量标准或明显影响适应性要求时，实行保修、保换、保退、赔偿损失。2。4.4为最终用户指导安装、调试、维修。2。4.5访问最终用户，改进产品，适应用户要求.2.4.6非供货方责任造成的设备损坏，供货方优先提供配件和维修。2。4.7设备如发生质量问题，按用户通知2日内派人到达现场.3技术要求3.1规范和标准水泵设备设计、制造、检验、包装和运输均应符合国家标准(GB)和国家机械部标准(JB)的规定.这些标准、规范均应是最新有效版本，如（但不限于此）：GB150-1998JB2932-86《钢制压力容器》《水处理设备制造技术条件》《化工设备、管道防腐施工及验收规范》《气焊、手工电弧焊缝坡口的基本形式及尺寸》《钢结构工程施工及验收规范》《管路法兰技术条件》3HGJ229-83GB985-88GBJ205—83三级标准JB/T74—94JB/T75—94JB/T81-94《管路法兰类型》《凸面板式平焊钢制管法兰》过滤器设备设计、制造、检验、包装和运输均应符合国家标准的规定。这些标准、规范均应是最新有效版本。3.2设备详细的技术要求。3.2。1通用技术要求3。2.1。1过滤器形式：多介质过滤器3。2.1。2吊耳:1)应配置吊耳或在适当的地方设置类似装置便于运输、安装和装配；2)装配有电机或其它较大部件的泵供货时应配置适当吊耳，...
