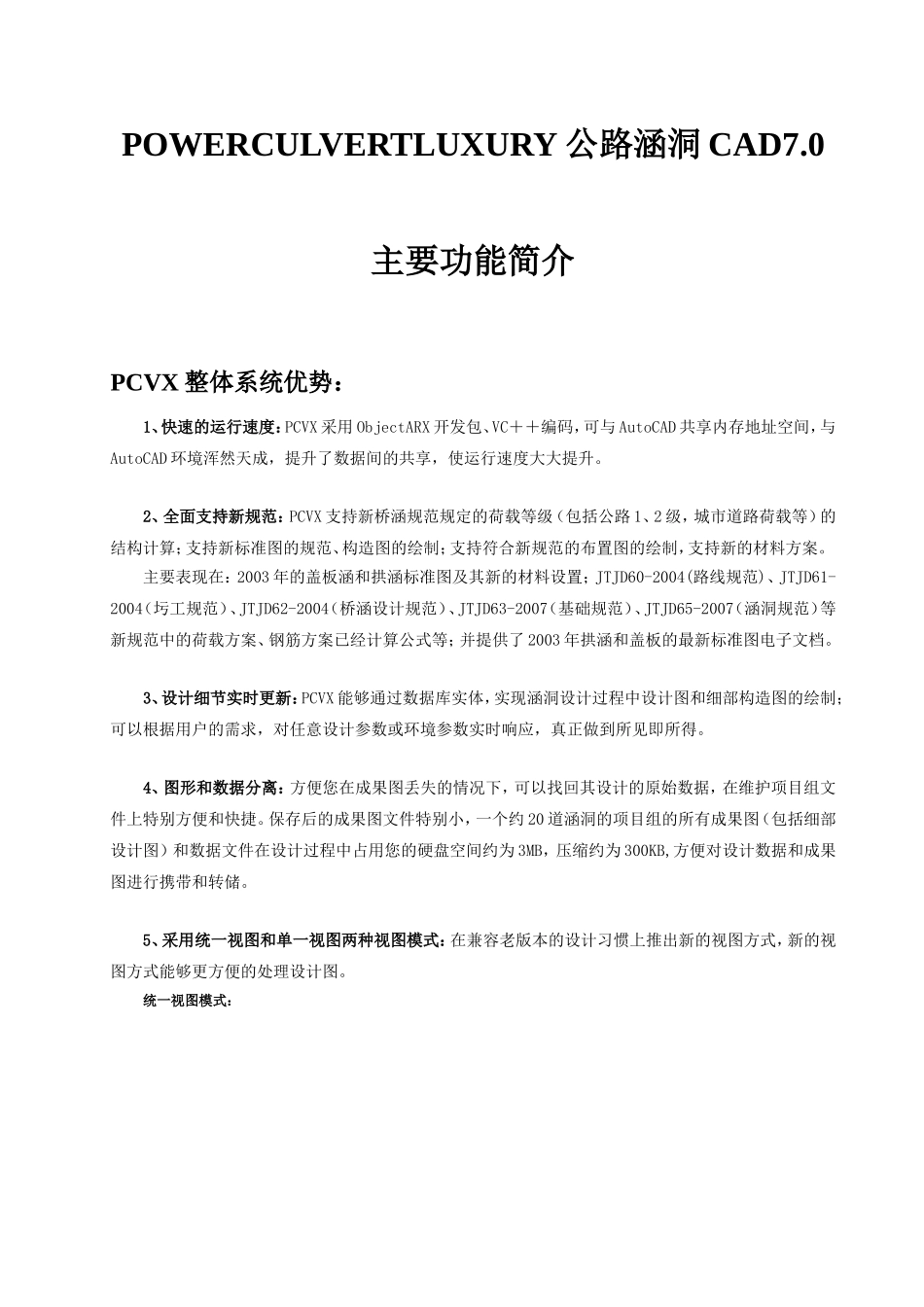

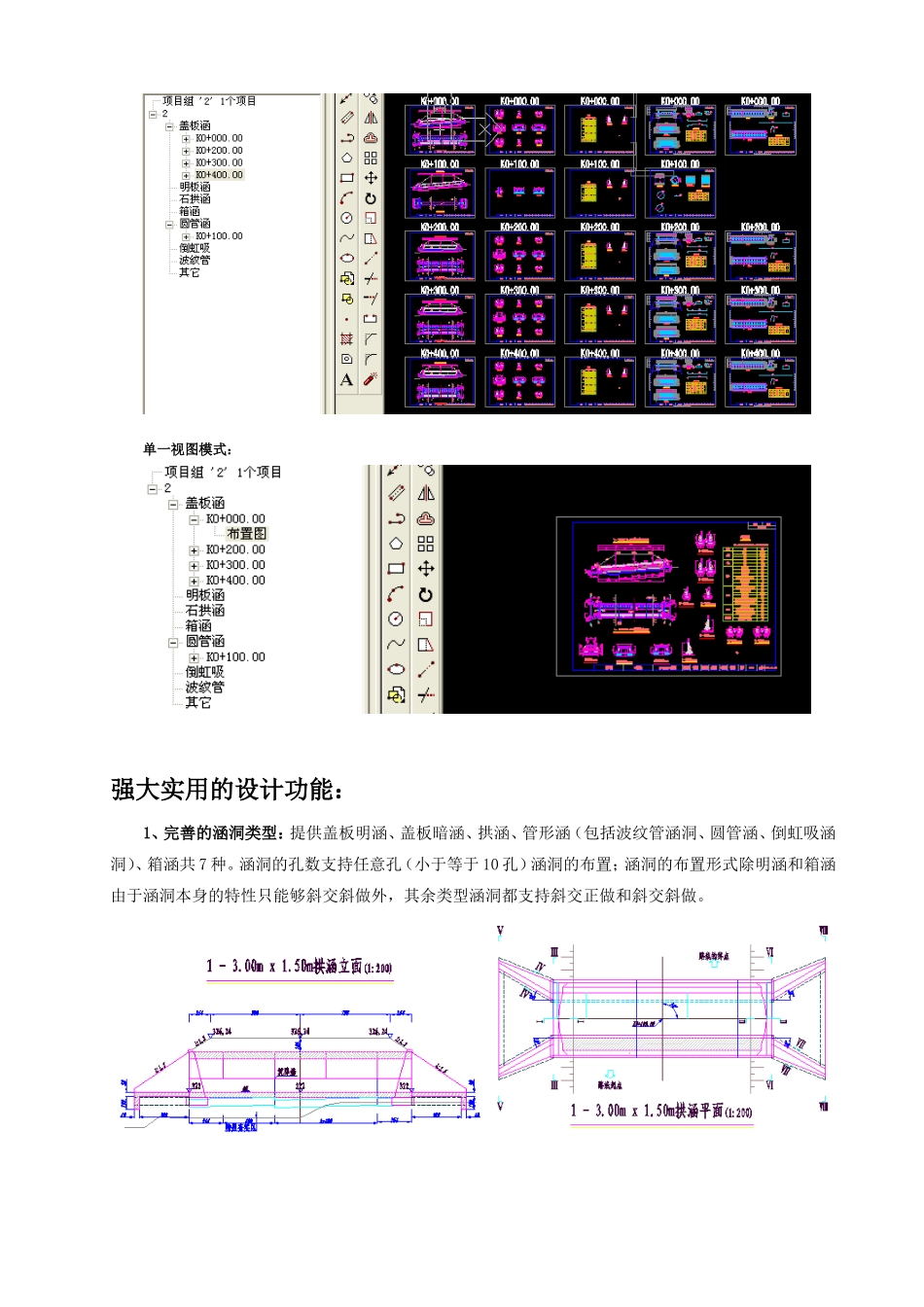

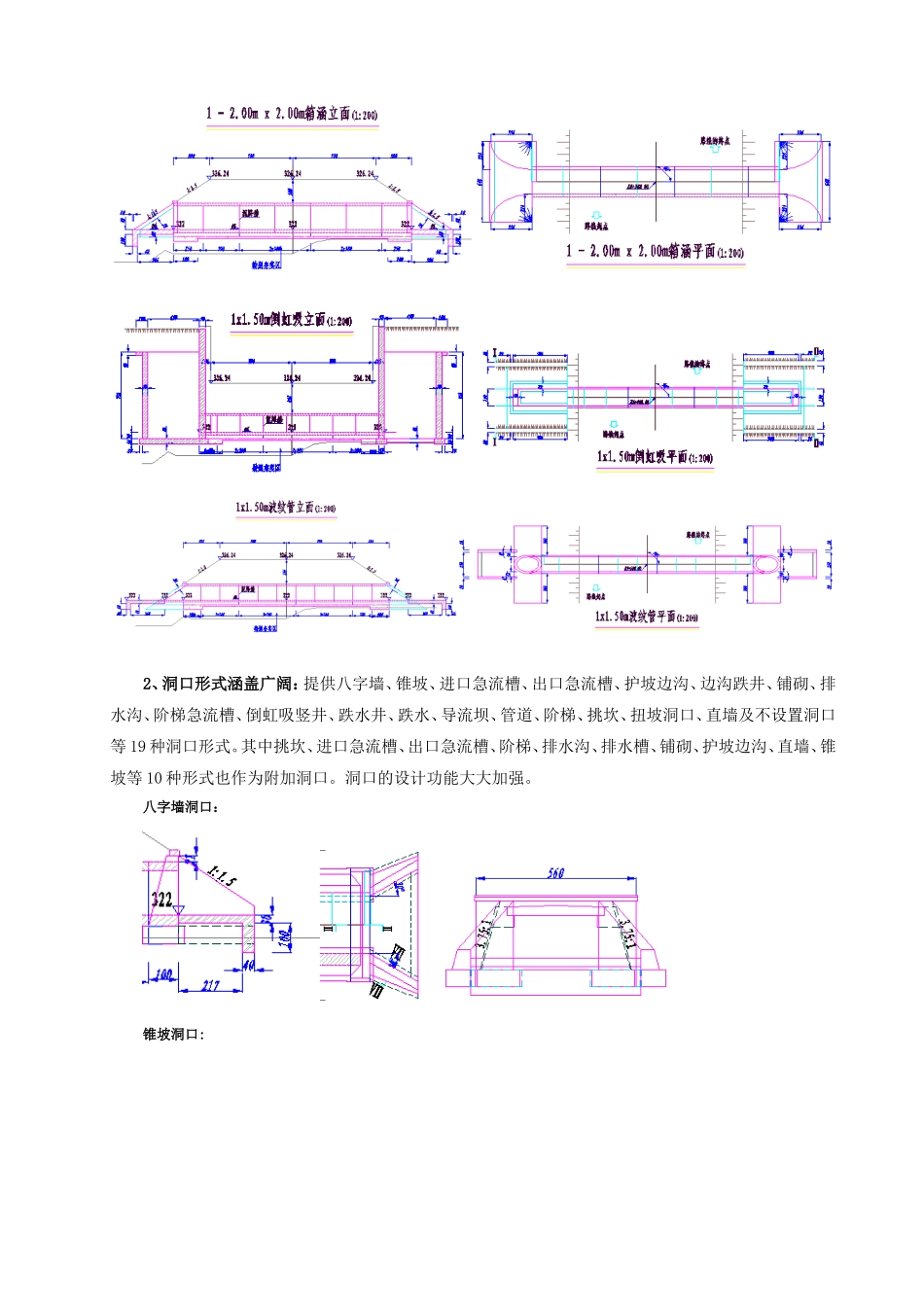

POWERCULVERTLUXURY公路涵洞CAD7.0主要功能简介PCVX整体系统优势：1、快速的运行速度：PCVX采用ObjectARX开发包、VC＋＋编码，可与AutoCAD共享内存地址空间，与AutoCAD环境浑然天成，提升了数据间的共享，使运行速度大大提升。2、全面支持新规范：PCVX支持新桥涵规范规定的荷载等级（包括公路1、2级，城市道路荷载等）的结构计算；支持新标准图的规范、构造图的绘制；支持符合新规范的布置图的绘制，支持新的材料方案。主要表现在：2003年的盖板涵和拱涵标准图及其新的材料设置；JTJD60-2004(路线规范)、JTJD61-2004（圬工规范）、JTJD62-2004（桥涵设计规范）、JTJD63-2007（基础规范）、JTJD65-2007（涵洞规范）等新规范中的荷载方案、钢筋方案已经计算公式等；并提供了2003年拱涵和盖板的最新标准图电子文档。3、设计细节实时更新：PCVX能够通过数据库实体，实现涵洞设计过程中设计图和细部构造图的绘制；可以根据用户的需求，对任意设计参数或环境参数实时响应，真正做到所见即所得。4、图形和数据分离：方便您在成果图丢失的情况下，可以找回其设计的原始数据，在维护项目组文件上特别方便和快捷。保存后的成果图文件特别小，一个约20道涵洞的项目组的所有成果图（包括细部设计图）和数据文件在设计过程中占用您的硬盘空间约为3MB，压缩约为300KB,方便对设计数据和成果图进行携带和转储。5、采用统一视图和单一视图两种视图模式：在兼容老版本的设计习惯上推出新的视图方式，新的视图方式能够更方便的处理设计图。统一视图模式：单一视图模式：强大实用的设计功能：1、完善的涵洞类型：提供盖板明涵、盖板暗涵、拱涵、管形涵（包括波纹管涵洞、圆管涵、倒虹吸涵洞）、箱涵共7种。涵洞的孔数支持任意孔（小于等于10孔）涵洞的布置；涵洞的布置形式除明涵和箱涵由于涵洞本身的特性只能够斜交斜做外，其余类型涵洞都支持斜交正做和斜交斜做。2、洞口形式涵盖广阔：提供八字墙、锥坡、进口急流槽、出口急流槽、护坡边沟、边沟跌井、铺砌、排水沟、阶梯急流槽、倒虹吸竖井、跌水井、跌水、导流坝、管道、阶梯、挑坎、扭坡洞口、直墙及不设置洞口等19种洞口形式。其中挑坎、进口急流槽、出口急流槽、阶梯、排水沟、排水槽、铺砌、护坡边沟、直墙、锥坡等10种形式也作为附加洞口。洞口的设计功能大大加强。八字墙洞口：锥坡洞口:边沟跌井洞口:直墙洞口:护坡边沟:跌水洞口:进口急流槽:出口急流槽:铺彻:排水沟:阶梯急流槽：倒虹吸竖井：挑坎：3、支持更多涵洞的立面图布置组合控制方式：在PCVX系统中，支持进口标高、出口标高、中心标高、进出口连线的纵坡的两两组合控制。在设计的过程中，还支持锁定进出口长度与标高的布局控制，此功能在设计改建涵洞或者有建筑条件限制的涵洞时更加得心应手。4、路基设计参数输入方式多样化：在路基的原始设计参数（包括设计线，地面线，地质线）的输入过程中，提供下面几种方式：直接输入、鼠标点取输入、文本拷贝、文本导入、来自路线引擎、可视化标准断面的输入、从CAD中导入或输入数据。对已经输入的断面数据，我们还可以根据实际的涵洞的斜交角度进行断面拉升、断面压缩（设计线还提供只拉升边坡）功能，方便我们进行正断面和斜断面数据的转化。同时，对于已经设置好的数据，我们提供“保存数据到文件”功能，让中间数据的保存更方便。5、强大的路线引擎功能：PCVX路线引擎主要是为了直接从设计好的路线中提取需要设计的涵洞的地面线和设计线而设计的。PCVX有了路线引擎可以改善：1)对于弯道上的涵洞的设计线予以精确的超高加宽计算；（6.5不能计算超高加宽）2)对明涵的四角标高予以精确的计算；3)根据路线的数据迅速计算涵洞的设计标高及其地面线标高；4)快速的批量的给一个工程涵洞的设计线及其地面线赋值；（批量戴帽是7.0的新功能）5)其他的一些功能（如：纬地、鸿业、海地、EICAD、金思璐可直接导入成果图文件读取路线，所见即所得）PCVX路线引擎支持导入的路线软件：纬地、路线大师、海德、海地、Card/1、EICAD、BID、金思路。路线引擎功能可以帮助我们快速的从路线成果数据中获取到我们设置涵洞需要的相关原始数据，最典型的就是帮助我...
