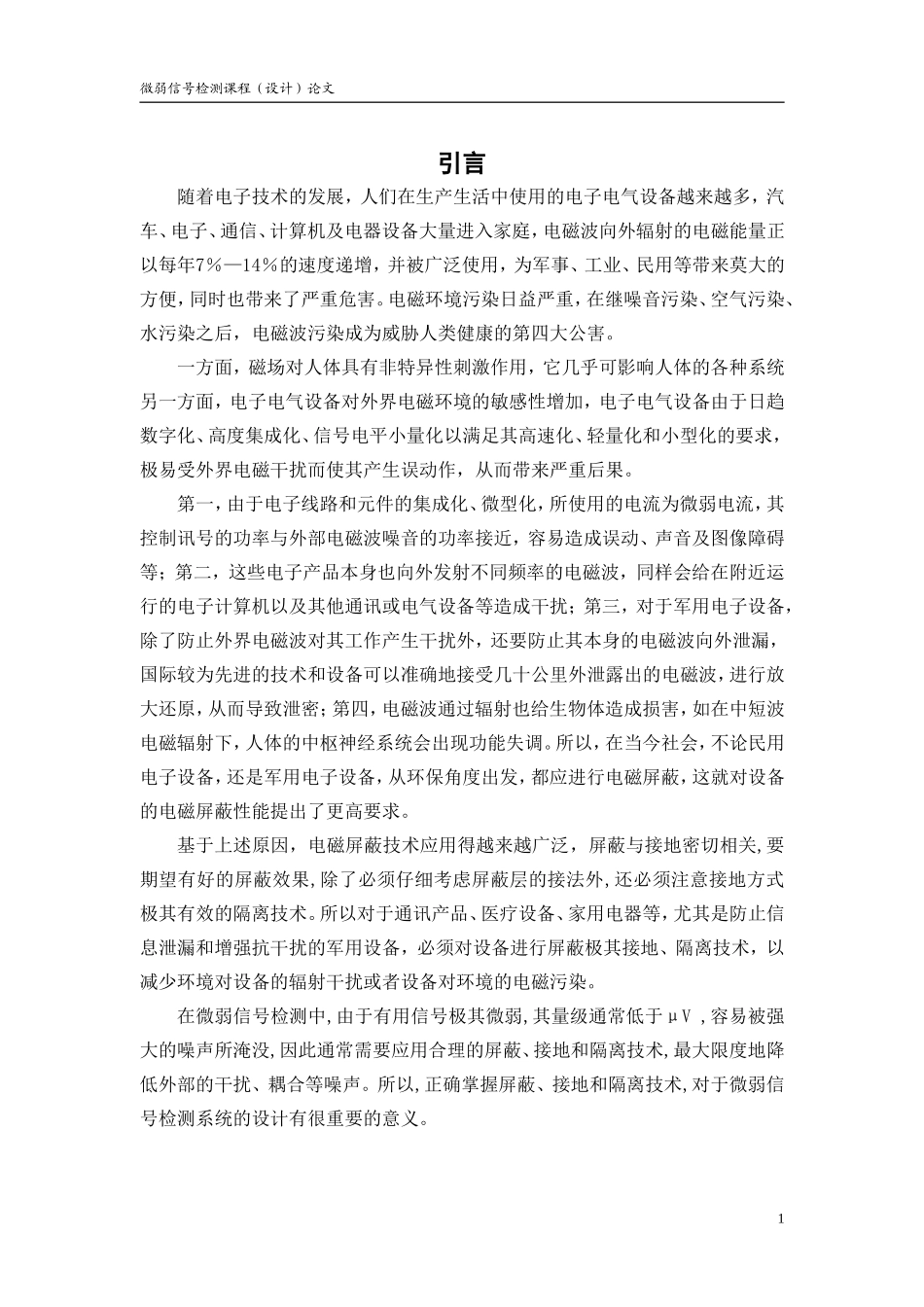

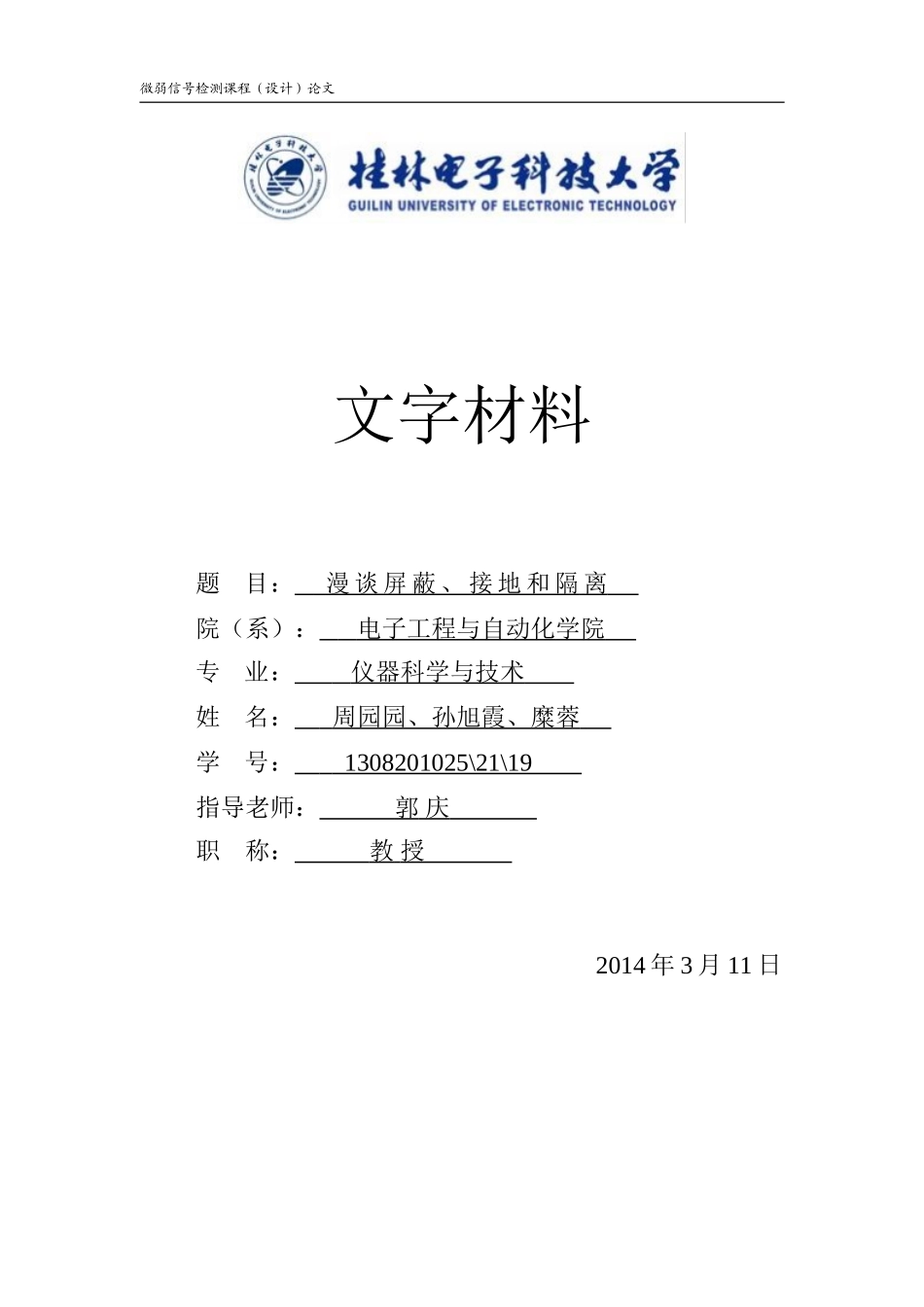

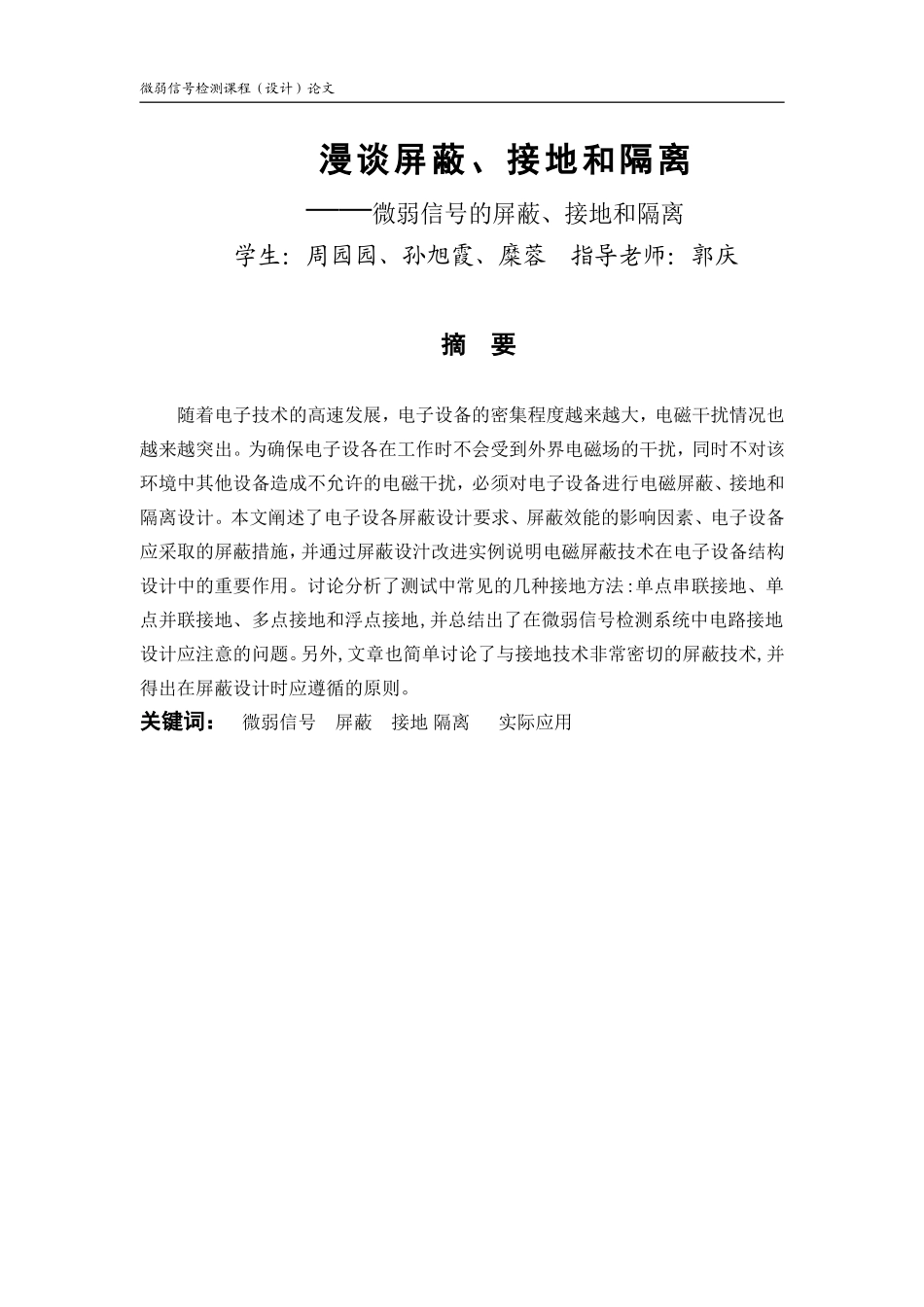

微弱信号检测课程（设计）论文文字材料题目：漫谈屏蔽、接地和隔离院（系）：电子工程与自动化学院专业：仪器科学与技术姓名：周园园、孙旭霞、糜蓉学号：1308201025\21\19指导老师：郭庆职称：教授2014年3月11日微弱信号检测课程（设计）论文漫谈屏蔽、接地和隔离——微弱信号的屏蔽、接地和隔离学生：周园园、孙旭霞、糜蓉指导老师：郭庆摘要随着电子技术的高速发展，电子设备的密集程度越来越大，电磁干扰情况也越来越突出。为确保电子设各在工作时不会受到外界电磁场的干扰，同时不对该环境中其他设备造成不允许的电磁干扰，必须对电子设备进行电磁屏蔽、接地和隔离设计。本文阐述了电子设各屏蔽设计要求、屏蔽效能的影响因素、电子设备应采取的屏蔽措施，并通过屏蔽设汁改进实例说明电磁屏蔽技术在电子设备结构设计中的重要作用。讨论分析了测试中常见的几种接地方法:单点串联接地、单点并联接地、多点接地和浮点接地,并总结出了在微弱信号检测系统中电路接地设计应注意的问题。另外,文章也简单讨论了与接地技术非常密切的屏蔽技术,并得出在屏蔽设计时应遵循的原则。关键词：微弱信号屏蔽接地隔离实际应用1微弱信号检测课程（设计）论文引言随着电子技术的发展，人们在生产生活中使用的电子电气设备越来越多，汽车、电子、通信、计算机及电器设备大量进入家庭，电磁波向外辐射的电磁能量正以每年7％—14％的速度递增，并被广泛使用，为军事、工业、民用等带来莫大的方便，同时也带来了严重危害。电磁环境污染日益严重，在继噪音污染、空气污染、水污染之后，电磁波污染成为威胁人类健康的第四大公害。一方面，磁场对人体具有非特异性刺激作用，它几乎可影响人体的各种系统另一方面，电子电气设备对外界电磁环境的敏感性增加，电子电气设备由于日趋数字化、高度集成化、信号电平小量化以满足其高速化、轻量化和小型化的要求，极易受外界电磁干扰而使其产生误动作，从而带来严重后果。第一，由于电子线路和元件的集成化、微型化，所使用的电流为微弱电流，其控制讯号的功率与外部电磁波噪音的功率接近，容易造成误动、声音及图像障碍等；第二，这些电子产品本身也向外发射不同频率的电磁波，同样会给在附近运行的电子计算机以及其他通讯或电气设备等造成干扰；第三，对于军用电子设备，除了防止外界电磁波对其工作产生干扰外，还要防止其本身的电磁波向外泄漏，国际较为先进的技术和设备可以准确地接受几十公里外泄露出的电磁波，进行放大还原，从而导致泄密；第四，电磁波通过辐射也给生物体造成损害，如在中短波电磁辐射下，人体的中枢神经系统会出现功能失调。所以，在当今社会，不论民用电子设备，还是军用电子设备，从环保角度出发，都应进行电磁屏蔽，这就对设备的电磁屏蔽性能提出了更高要求。基于上述原因，电磁屏蔽技术应用得越来越广泛，屏蔽与接地密切相关,要期望有好的屏蔽效果,除了必须仔细考虑屏蔽层的接法外,还必须注意接地方式极其有效的隔离技术。所以对于通讯产品、医疗设备、家用电器等，尤其是防止信息泄漏和增强抗干扰的军用设备，必须对设备进行屏蔽极其接地、隔离技术，以减少环境对设备的辐射干扰或者设备对环境的电磁污染。在微弱信号检测中,由于有用信号极其微弱,其量级通常低于μV,容易被强大的噪声所淹没,因此通常需要应用合理的屏蔽、接地和隔离技术,最大限度地降低外部的干扰、耦合等噪声。所以,正确掌握屏蔽、接地和隔离技术,对于微弱信号检测系统的设计有很重要的意义。2微弱信号检测课程（设计）论文1屏蔽技术1.1屏蔽的概述屏蔽(Shielding)是用来限制电场或磁场在空间传播的有效方法，这是克服电场耦合干扰以及电磁辐射干扰的最有效手段。屏蔽就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射（如图1.1）。具体讲，就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；用屏蔽体将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。图1.1屏蔽的基本原理图1.1.1电磁屏蔽的目的电磁波是电磁能量传播的主要方式，高频电路工作时，会向...
