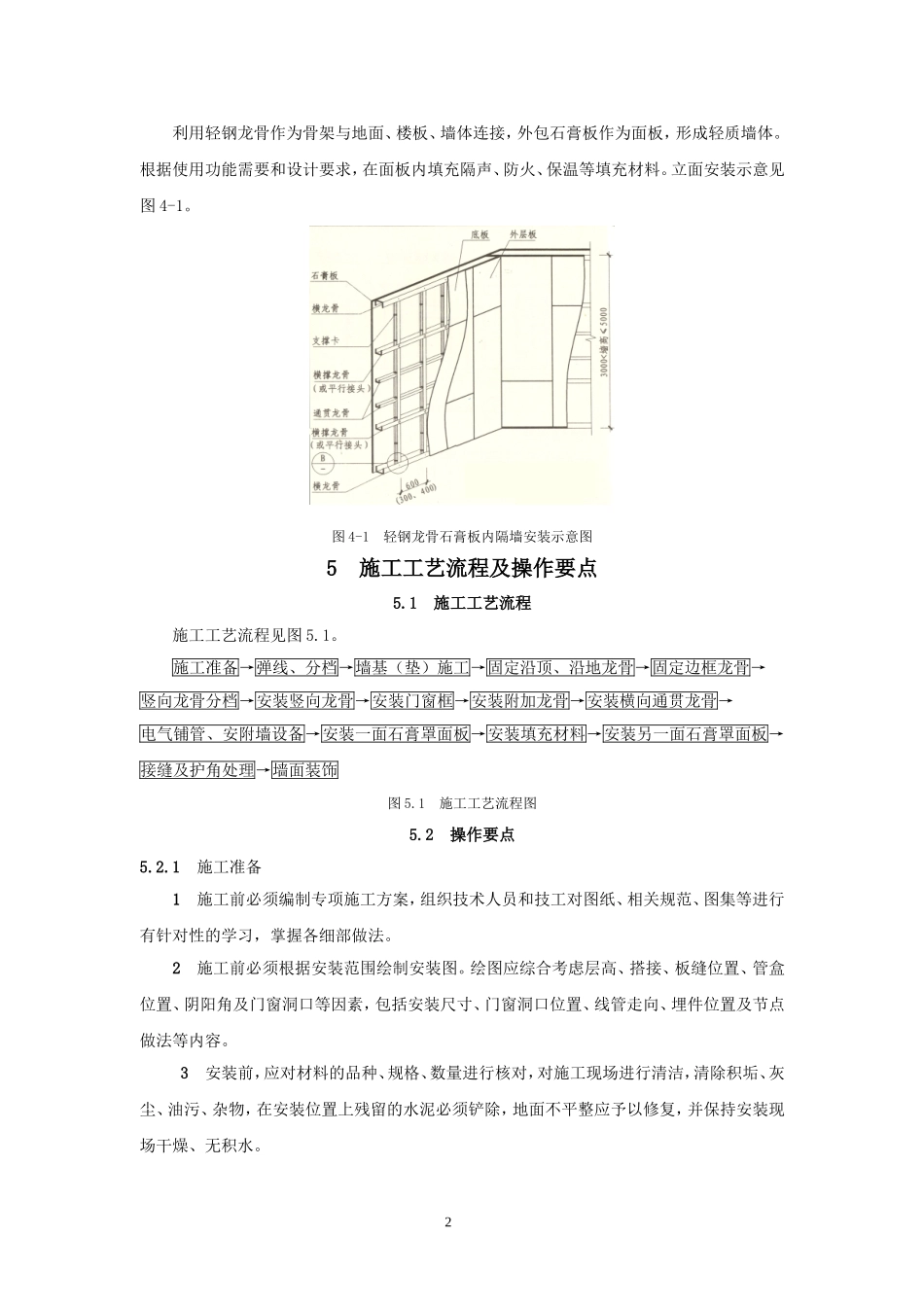

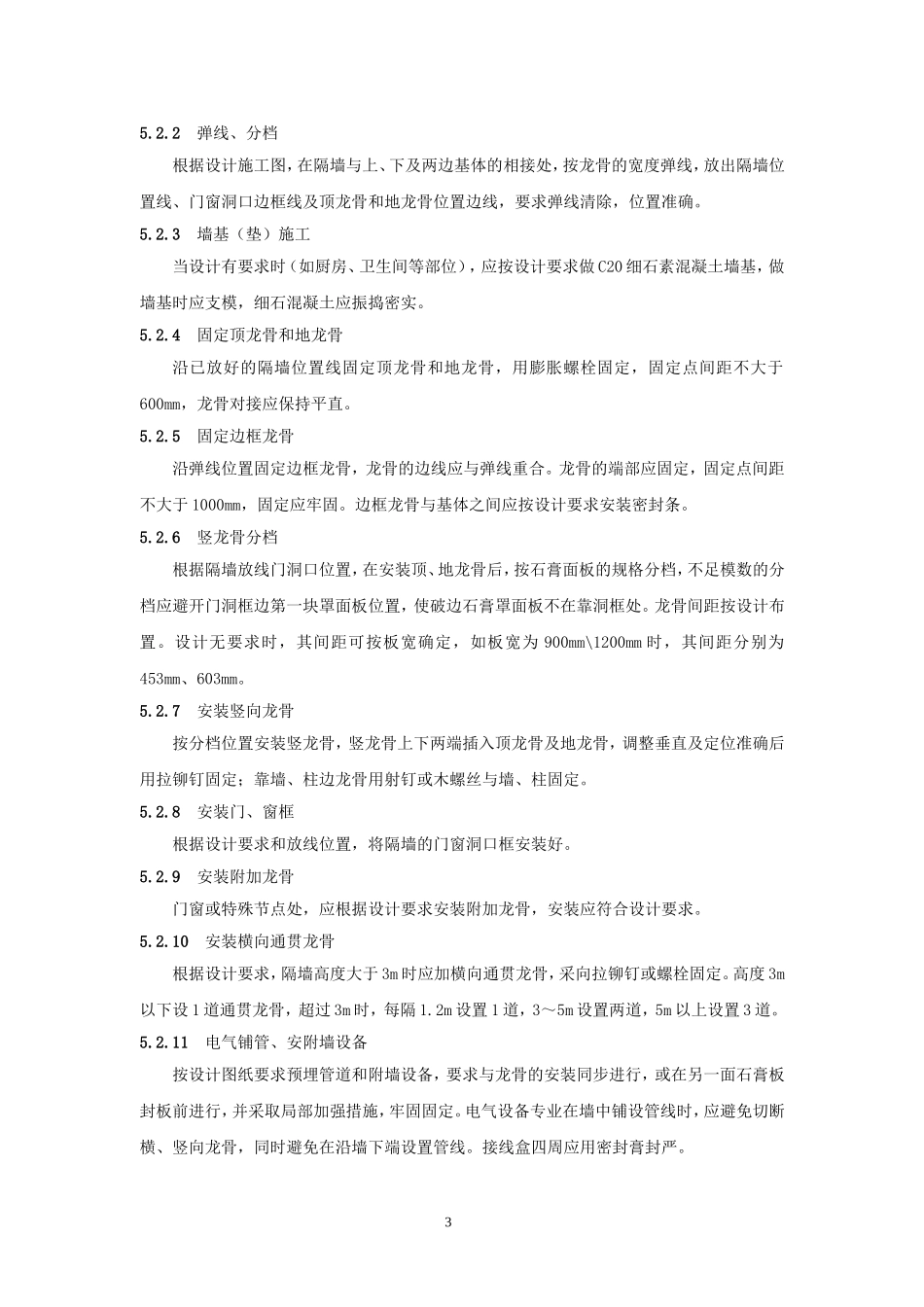

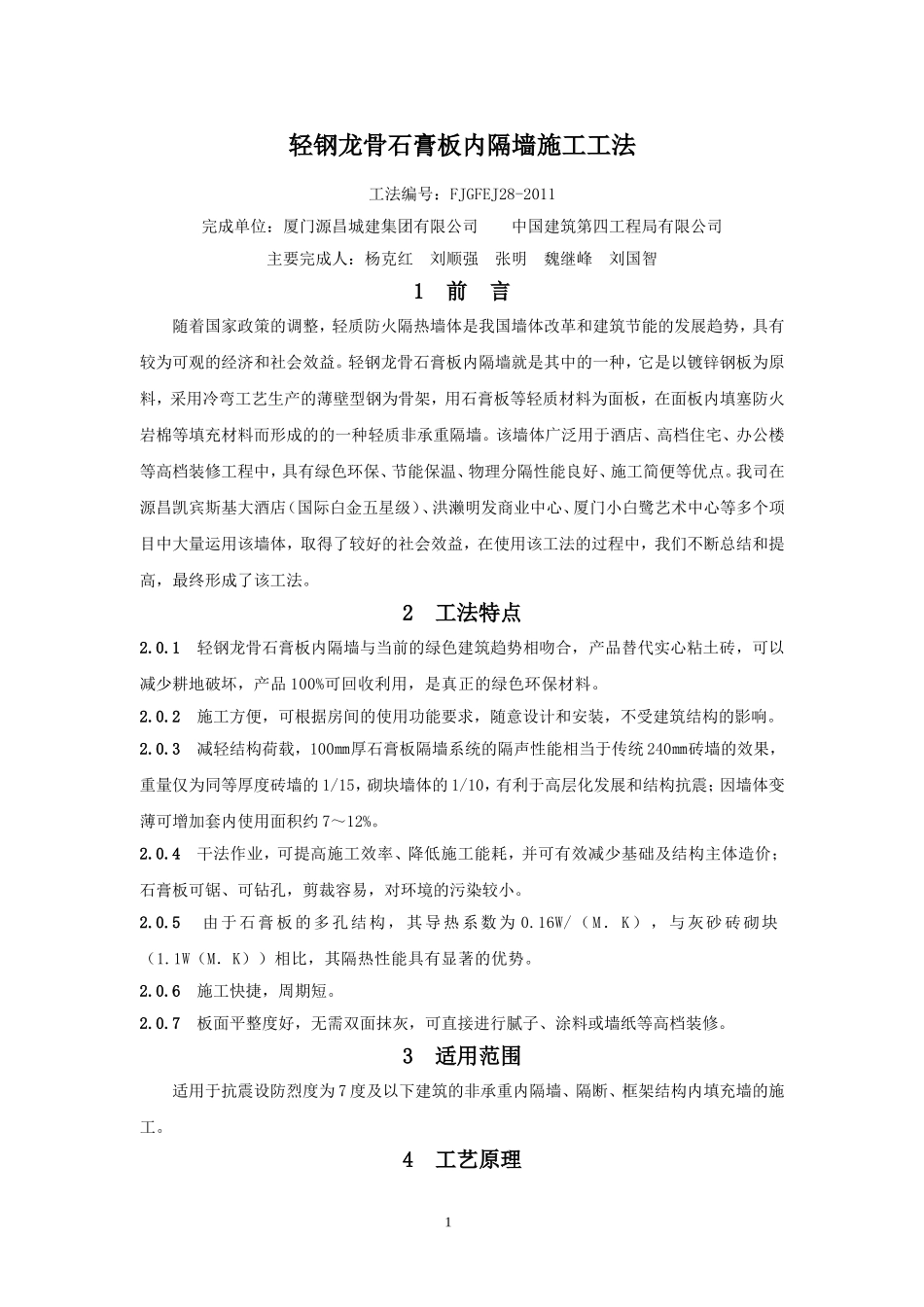

轻钢龙骨石膏板内隔墙施工工法工法编号：FJGFEJ28-2011完成单位：厦门源昌城建集团有限公司中国建筑第四工程局有限公司主要完成人：杨克红刘顺强张明魏继峰刘国智1前言随着国家政策的调整，轻质防火隔热墙体是我国墙体改革和建筑节能的发展趋势，具有较为可观的经济和社会效益。轻钢龙骨石膏板内隔墙就是其中的一种，它是以镀锌钢板为原料，采用冷弯工艺生产的薄壁型钢为骨架，用石膏板等轻质材料为面板，在面板内填塞防火岩棉等填充材料而形成的的一种轻质非承重隔墙。该墙体广泛用于酒店、高档住宅、办公楼等高档装修工程中，具有绿色环保、节能保温、物理分隔性能良好、施工简便等优点。我司在源昌凯宾斯基大酒店（国际白金五星级）、洪濑明发商业中心、厦门小白鹭艺术中心等多个项目中大量运用该墙体，取得了较好的社会效益，在使用该工法的过程中，我们不断总结和提高，最终形成了该工法。2工法特点2.0.1轻钢龙骨石膏板内隔墙与当前的绿色建筑趋势相吻合，产品替代实心粘土砖，可以减少耕地破坏，产品100%可回收利用，是真正的绿色环保材料。2.0.2施工方便，可根据房间的使用功能要求，随意设计和安装，不受建筑结构的影响。2.0.3减轻结构荷载，100㎜厚石膏板隔墙系统的隔声性能相当于传统240㎜砖墙的效果，重量仅为同等厚度砖墙的1/15，砌块墙体的1/10，有利于高层化发展和结构抗震；因墙体变薄可增加套内使用面积约7～12%。2.0.4干法作业，可提高施工效率、降低施工能耗，并可有效减少基础及结构主体造价；石膏板可锯、可钻孔，剪裁容易，对环境的污染较小。2.0.5由于石膏板的多孔结构，其导热系数为0.16W/（M．K），与灰砂砖砌块（1.1W（M．K））相比，其隔热性能具有显著的优势。2.0.6施工快捷，周期短。2.0.7板面平整度好，无需双面抹灰，可直接进行腻子、涂料或墙纸等高档装修。3适用范围适用于抗震设防烈度为7度及以下建筑的非承重内隔墙、隔断、框架结构内填充墙的施工。4工艺原理1利用轻钢龙骨作为骨架与地面、楼板、墙体连接，外包石膏板作为面板，形成轻质墙体。根据使用功能需要和设计要求，在面板内填充隔声、防火、保温等填充材料。立面安装示意见图4-1。图4-1轻钢龙骨石膏板内隔墙安装示意图5施工工艺流程及操作要点5.1施工工艺流程施工工艺流程见图5.1。施工准备→弹线、分档→墙基（垫）施工→固定沿顶、沿地龙骨→固定边框龙骨→竖向龙骨分档→安装竖向龙骨→安装门窗框→安装附加龙骨→安装横向通贯龙骨→电气铺管、安附墙设备→安装一面石膏罩面板→安装填充材料→安装另一面石膏罩面板→接缝及护角处理→墙面装饰图5.1施工工艺流程图5.2操作要点5.2.1施工准备1施工前必须编制专项施工方案，组织技术人员和技工对图纸、相关规范、图集等进行有针对性的学习，掌握各细部做法。2施工前必须根据安装范围绘制安装图。绘图应综合考虑层高、搭接、板缝位置、管盒位置、阴阳角及门窗洞口等因素，包括安装尺寸、门窗洞口位置、线管走向、埋件位置及节点做法等内容。3安装前，应对材料的品种、规格、数量进行核对，对施工现场进行清洁，清除积垢、灰尘、油污、杂物，在安装位置上残留的水泥必须铲除，地面不平整应予以修复，并保持安装现场干燥、无积水。25.2.2弹线、分档根据设计施工图，在隔墙与上、下及两边基体的相接处，按龙骨的宽度弹线，放出隔墙位置线、门窗洞口边框线及顶龙骨和地龙骨位置边线，要求弹线清除，位置准确。5.2.3墙基（垫）施工当设计有要求时（如厨房、卫生间等部位），应按设计要求做C20细石素混凝土墙基，做墙基时应支模，细石混凝土应振捣密实。5.2.4固定顶龙骨和地龙骨沿已放好的隔墙位置线固定顶龙骨和地龙骨，用膨胀螺栓固定，固定点间距不大于600mm，龙骨对接应保持平直。5.2.5固定边框龙骨沿弹线位置固定边框龙骨，龙骨的边线应与弹线重合。龙骨的端部应固定，固定点间距不大于1000mm，固定应牢固。边框龙骨与基体之间应按设计要求安装密封条。5.2.6竖龙骨分档根据隔墙放线门洞口位置，在安装顶、地龙骨后，按石膏面板的规格分档，不足模数的分档应避开门洞框边第一块罩面板位置，使破边石膏罩面板不在靠洞框处。龙骨间距按设计布...
