脱硫密度HLDH50PHVIP专享VIP免费

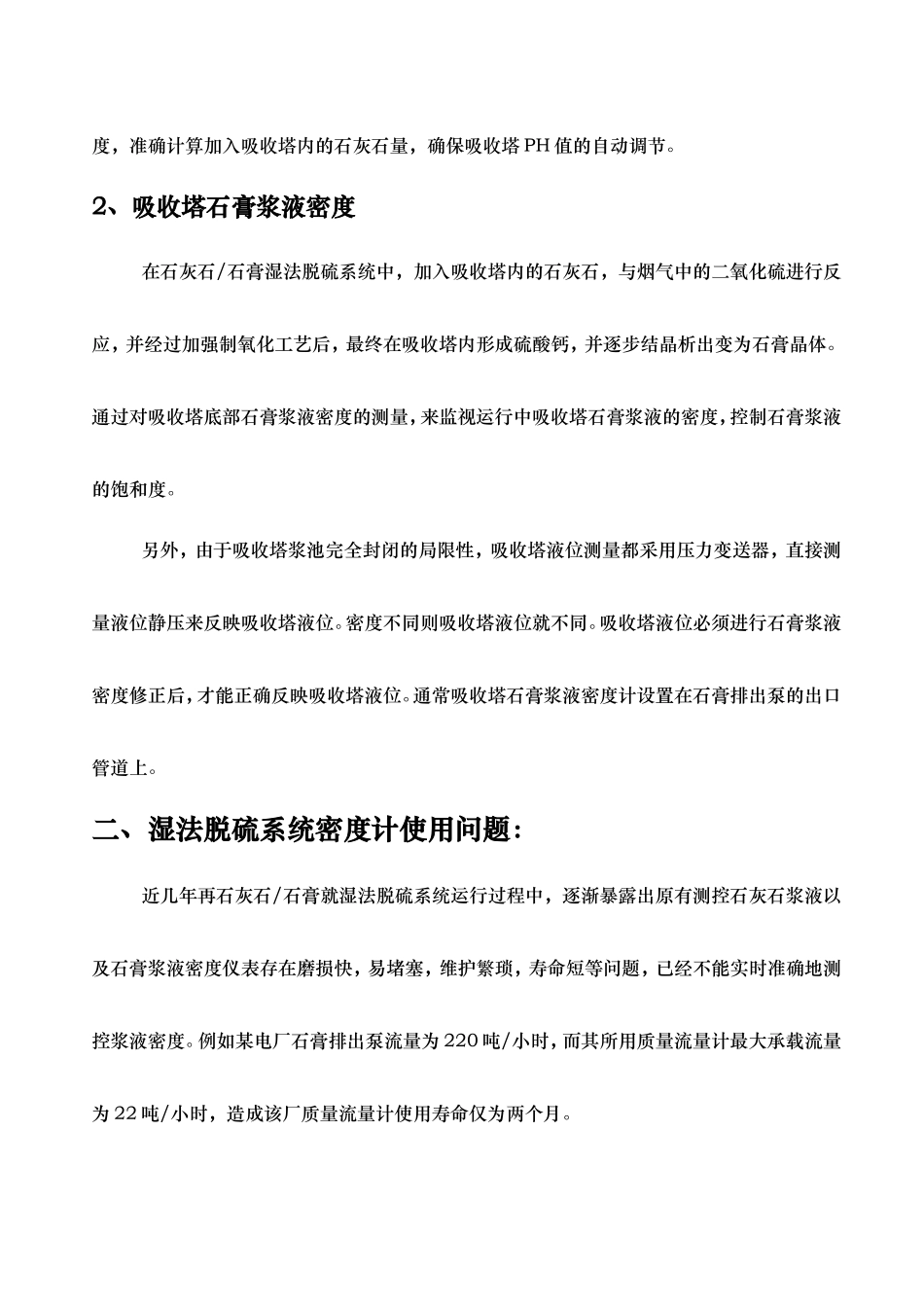

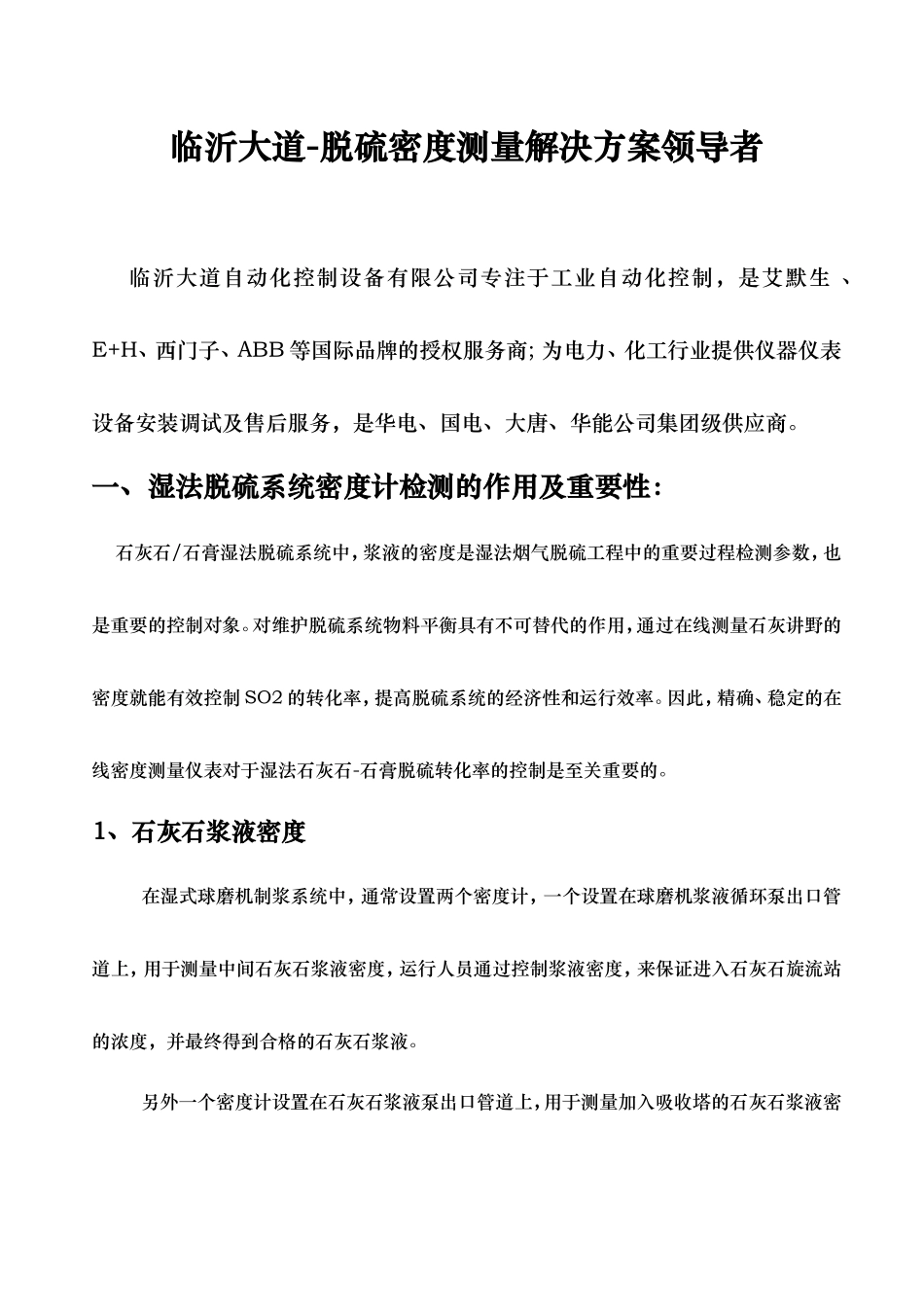

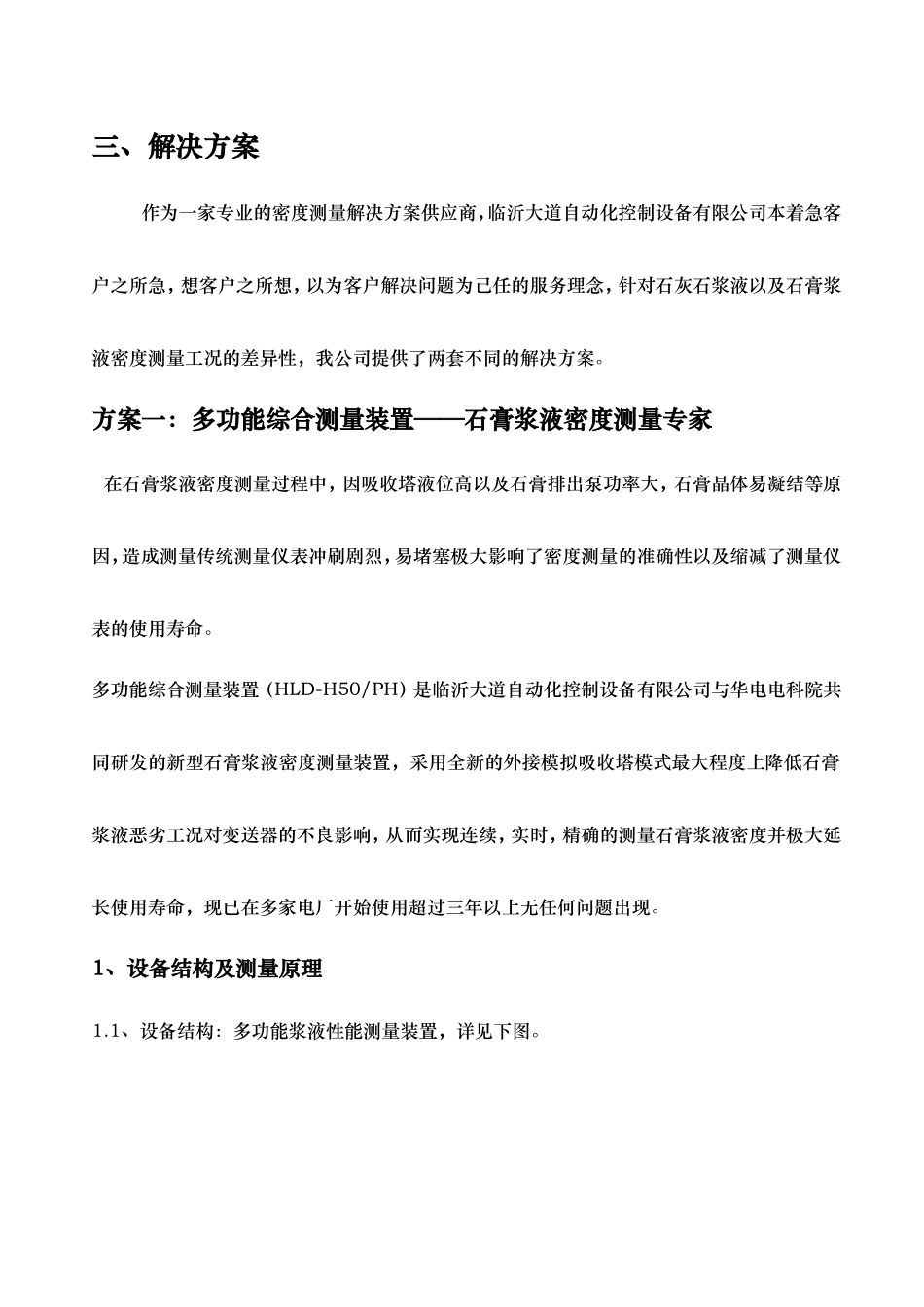

临沂大道-脱硫密度测量解决方案领导者临沂大道自动化控制设备有限公司专注于工业自动化控制，是艾默生、E+H、西门子、ABB等国际品牌的授权服务商;为电力、化工行业提供仪器仪表设备安装调试及售后服务，是华电、国电、大唐、华能公司集团级供应商。一、湿法脱硫系统密度计检测的作用及重要性：石灰石/石膏湿法脱硫系统中，浆液的密度是湿法烟气脱硫工程中的重要过程检测参数，也是重要的控制对象。对维护脱硫系统物料平衡具有不可替代的作用，通过在线测量石灰讲野的密度就能有效控制SO2的转化率，提高脱硫系统的经济性和运行效率。因此，精确、稳定的在线密度测量仪表对于湿法石灰石-石膏脱硫转化率的控制是至关重要的。1、石灰石浆液密度在湿式球磨机制浆系统中，通常设置两个密度计，一个设置在球磨机浆液循环泵出口管道上，用于测量中间石灰石浆液密度，运行人员通过控制浆液密度，来保证进入石灰石旋流站的浓度，并最终得到合格的石灰石浆液。另外一个密度计设置在石灰石浆液泵出口管道上，用于测量加入吸收塔的石灰石浆液密度，准确计算加入吸收塔内的石灰石量，确保吸收塔PH值的自动调节。2、吸收塔石膏浆液密度在石灰石/石膏湿法脱硫系统中，加入吸收塔内的石灰石，与烟气中的二氧化硫进行反应，并经过加强制氧化工艺后，最终在吸收塔内形成硫酸钙，并逐步结晶析出变为石膏晶体。通过对吸收塔底部石膏浆液密度的测量，来监视运行中吸收塔石膏浆液的密度，控制石膏浆液的饱和度。另外，由于吸收塔浆池完全封闭的局限性，吸收塔液位测量都采用压力变送器，直接测量液位静压来反映吸收塔液位。密度不同则吸收塔液位就不同。吸收塔液位必须进行石膏浆液密度修正后，才能正确反映吸收塔液位。通常吸收塔石膏浆液密度计设置在石膏排出泵的出口管道上。二、湿法脱硫系统密度计使用问题：近几年再石灰石/石膏就湿法脱硫系统运行过程中，逐渐暴露出原有测控石灰石浆液以及石膏浆液密度仪表存在磨损快，易堵塞，维护繁琐，寿命短等问题，已经不能实时准确地测控浆液密度。例如某电厂石膏排出泵流量为220吨/小时，而其所用质量流量计最大承载流量为22吨/小时，造成该厂质量流量计使用寿命仅为两个月。三、解决方案作为一家专业的密度测量解决方案供应商，临沂大道自动化控制设备有限公司本着急客户之所急，想客户之所想，以为客户解决问题为己任的服务理念，针对石灰石浆液以及石膏浆液密度测量工况的差异性，我公司提供了两套不同的解决方案。方案一：多功能综合测量装置——石膏浆液密度测量专家在石膏浆液密度测量过程中，因吸收塔液位高以及石膏排出泵功率大，石膏晶体易凝结等原因，造成测量传统测量仪表冲刷剧烈，易堵塞极大影响了密度测量的准确性以及缩减了测量仪表的使用寿命。多功能综合测量装置（HLD-H50/PH）是临沂大道自动化控制设备有限公司与华电电科院共同研发的新型石膏浆液密度测量装置，采用全新的外接模拟吸收塔模式最大程度上降低石膏浆液恶劣工况对变送器的不良影响，从而实现连续，实时，精确的测量石膏浆液密度并极大延长使用寿命，现已在多家电厂开始使用超过三年以上无任何问题出现。1、设备结构及测量原理1.1、设备结构：多功能浆液性能测量装置，详见下图。1.2、测量原理：来自吸收塔的浆液，从多功能综合测量装置的底部进浆口1，进入装置本体7内，并分别从装置本体7的顶流管5和底流阀4排出，排出的浆液进入地坑。由底坑泵输送进入吸收塔。差压计3和PH计2安装在装置本体外部，分别用于测量装置本体内浆液的密度和PH值，并将测量结果以4-20mA信号输入给脱硫DCS系统，便于运行人员根据测量值进行优化操作。浆液密度值是根据差异值的变化来进行计算所得。2、安装要求主要置于地坑之上，如受现场条件所限难以实现，则装置可置于地沟之上，但安装点与地坑间距保持在3-5m之间，防止距离过远，石膏沉积于地沟内。由于采用了多功能测量装置，地坑泵启动次数会有所增加，为了保障系统的可靠性，须设置备用地坑泵。3、设备调试运行多功能浆液性能测量装置系统示意图3.1、设备的调试和运行（1）安装完成后，对装置本体进行调零：调零时采用清水（如工艺水），注入装...
