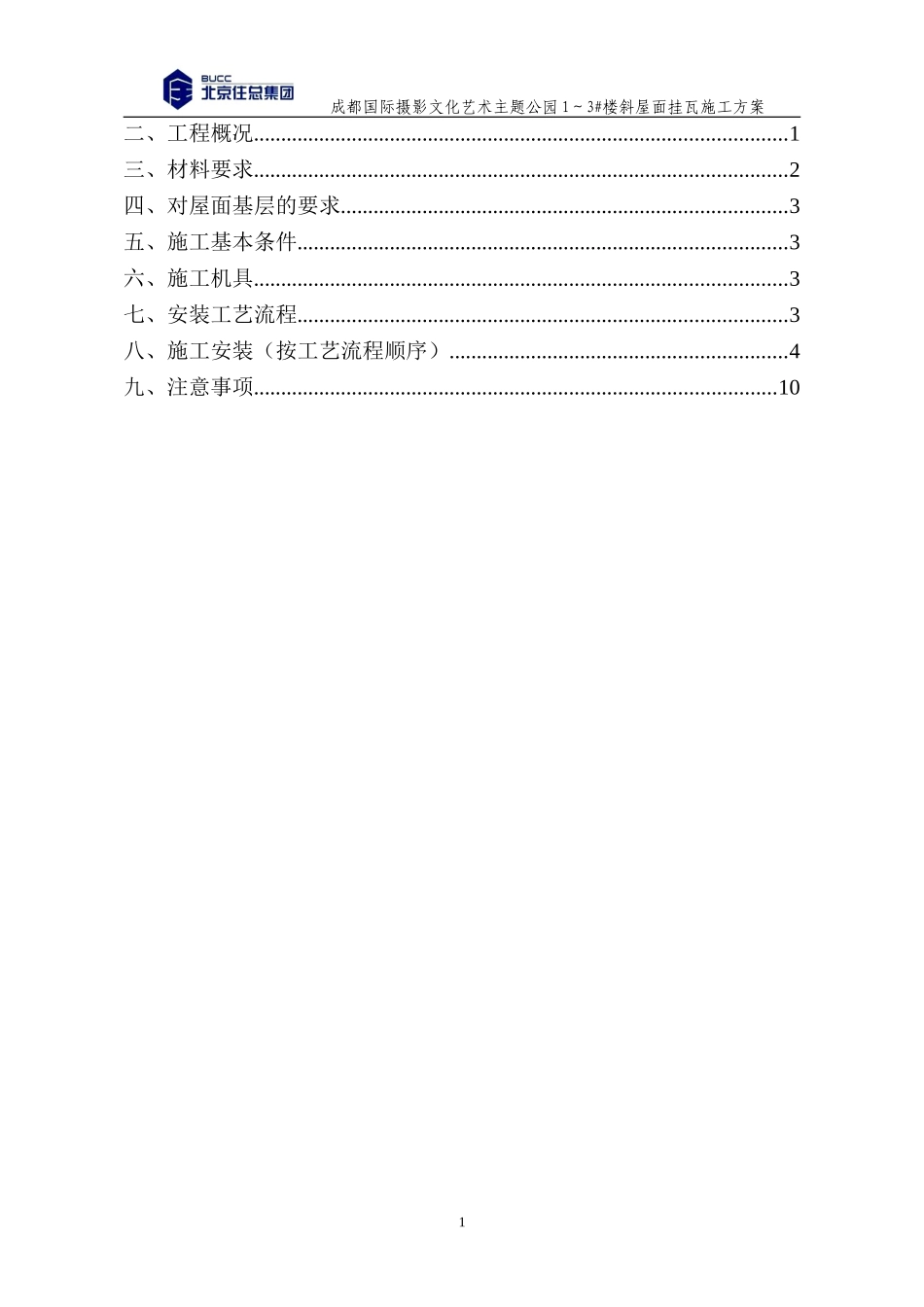

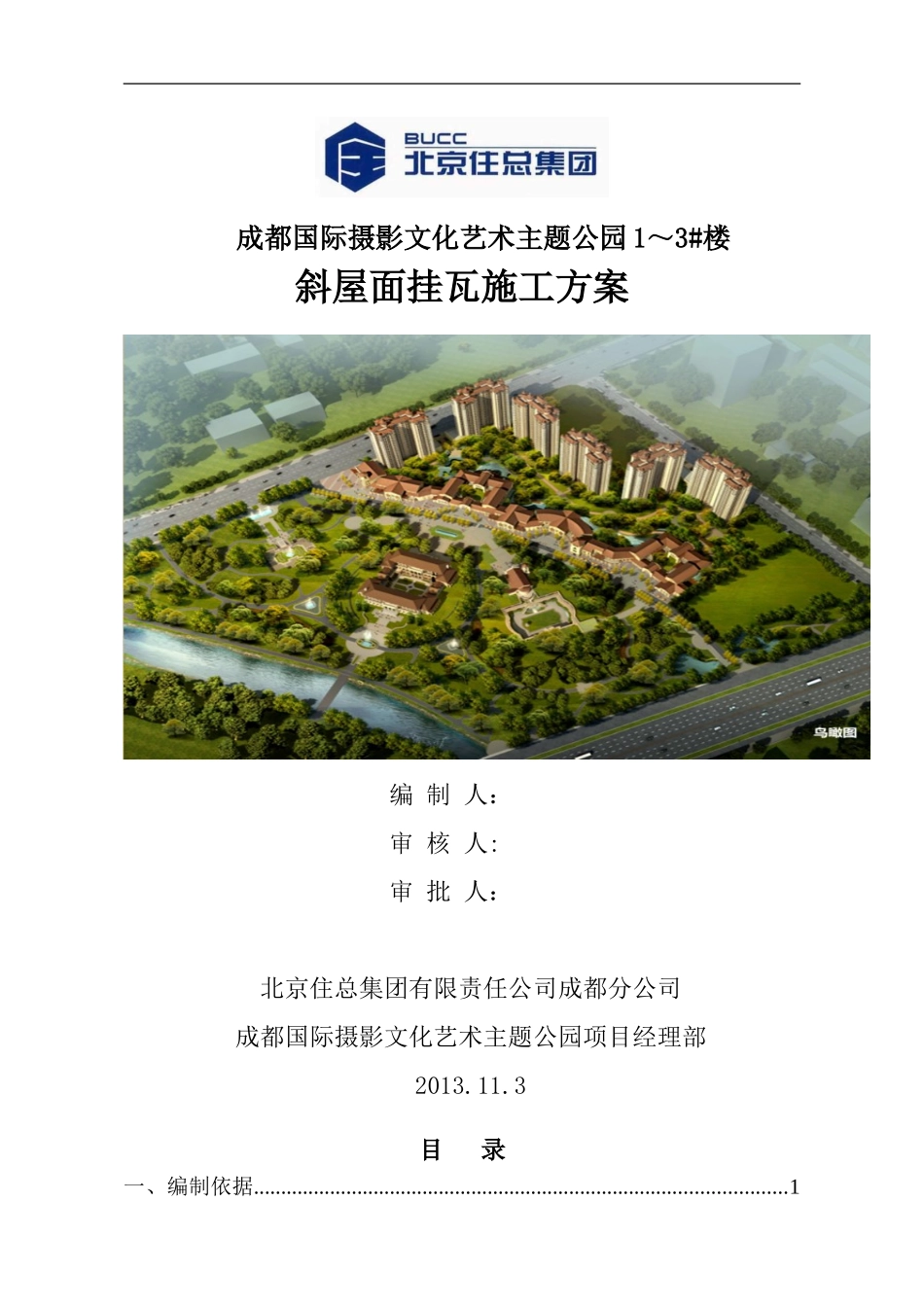

成都国际摄影文化艺术主题公园1～3#楼斜屋面挂瓦施工方案编制人：审核人:审批人：北京住总集团有限责任公司成都分公司成都国际摄影文化艺术主题公园项目经理部2013.11.3目录一、编制依据..................................................................................................1成都国际摄影文化艺术主题公园1～3#楼斜屋面挂瓦施工方案二、工程概况..................................................................................................1三、材料要求..................................................................................................2四、对屋面基层的要求..................................................................................3五、施工基本条件..........................................................................................3六、施工机具..................................................................................................3七、安装工艺流程..........................................................................................3八、施工安装（按工艺流程顺序）..............................................................4九、注意事项................................................................................................101成都国际摄影文化艺术主题公园1～3#楼斜屋面挂瓦施工方案一、编制依据1、成都国际摄影文化艺术主题公园施工组织总设计；2、成都国际摄影文化艺术主题公园施工图纸；3、《屋面工程质量验收规范》（GB50207-2002）；4、《屋面工程技术规范》（GB50345-2004）；5、《建筑工程施工质量验收统一标准》（GB50300-2001）；6、《建筑工程施工质量验收统一标准》（GB50300-2001）；7、《建筑施工手册》（第四版）。二、工程概况序号项目内容1工程地点成都市金牛区金府路2建筑面积31292.55平方米3使用部位斜屋面4斜屋面做法1.水泥平板瓦，双股18#铜丝与挂瓦条绑牢；2.木挂瓦条40x30(h)，中距按瓦材；3.木顺水条25x12（h）@500，固定用∅4长60水泥钉@600；4.35厚C20细石混凝土（内配4@150x150钢筋网与屋面板预埋∅10钢筋头绑牢）；5.阻燃型挤塑聚苯板，厚度30；6.非焦油聚氨酯涂膜防水2厚；7.15厚1：3水泥砂浆找平层；8.钢筋混凝土屋面板，预埋∅10钢筋头双向@900，伸出保温层305瓦的选用1、筒瓦的厂家由甲方指定，选用西班牙筒瓦；2、筒瓦由深褐色、黄色、本色三种颜色组成，其比例为深褐色：黄色：本色=2:3:51成都国际摄影文化艺术主题公园1～3#楼斜屋面挂瓦施工方案三、材料要求1、本工程使用“欣宇牌”陶瓦是由宜兴市兴宜制陶有限公司运用最新科技制造技术结合传统制陶工艺，全自动化生产制作而成；“欣宇牌”陶瓦的主要原料是陶土在生产过程中，选用土质纯净、质地细腻、颜色均匀、没有杂质碎屑的陶土，执行严格的质量管理规程，其抗折强度、耐候性能、几何尺寸、外观颜色均达到或超过国家规定2、主瓦常规数据：项目数据补充备注外形尺寸370×175×140mm大面厚度最大外边尺寸最大有效尺寸300*215mm搭接70mm最大安装坡度280实际坡度最小安装坡度240推荐数据，以防渗漏单位面积用量32片搭接70mm单位面积重量约62Kg搭接70mm附：每平方米瓦用量计算方法：3、辅材简介：图中面积=0.93m*1.1m=1.02㎡图中总瓦数=底瓦16+盖瓦16=32张每张瓦平米数=1.02/32=0.032平方米每平米用量1㎡/0.032=31.25张，约为31张2成都国际摄影文化艺术主题公园1～3#楼斜屋面挂瓦施工方案（1）顺瓦条：松、杉等普通软质干燥木材；断面尺寸30×60㎜；（2）挂瓦条：松、杉等普通软质干燥木材；断面尺寸40×30㎜；（3）水泥钢钉：固定挂瓦条使用，长度70㎜；（4）水泥钢钉：固定顺瓦条使用，长度50㎜；（5）防腐剂：顺水条、挂瓦条防腐使用；（6）勾缝剂：现场配置，用于局部砂浆表面上色；（7）18#铜丝：:双股18#铜丝与挂瓦条绑牢。四、对屋面基层的要求对混凝土屋面：1、屋面防水保护层应按照施工规范全部施工完毕，并已经过检查验收合格。2、屋面檐口边...
