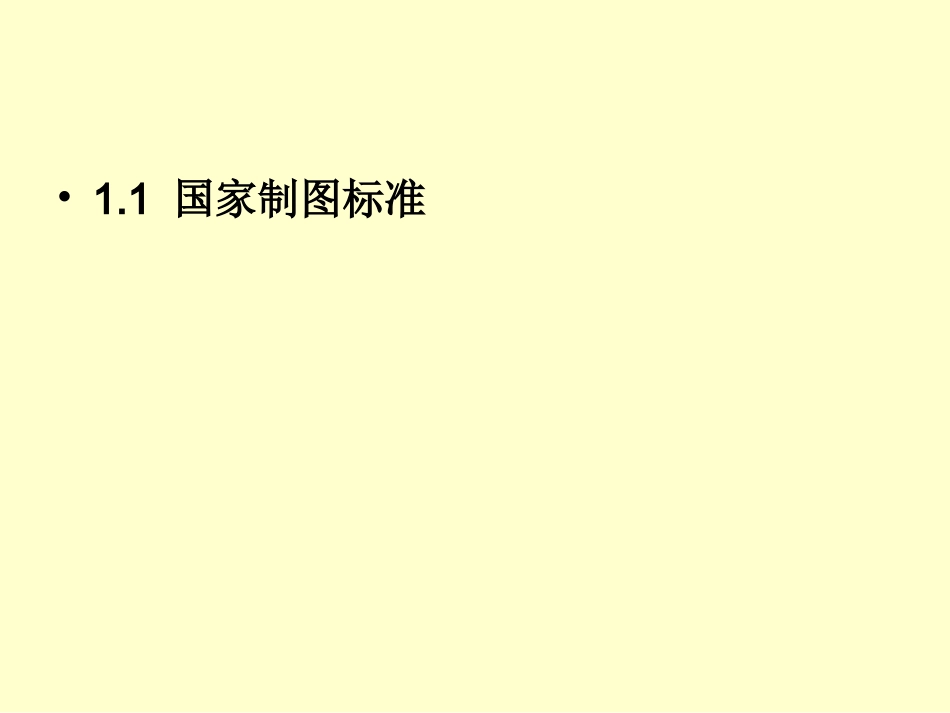

项目1农业观光园制图•1.1国家制图标准•工程图样是指导施工和进行技术交流的工程技术语言。为了统一制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，我国自1986年以来，先后修订颁布了一系列国家标准或行业标准，对图样绘制做了统一的技术规定和要求。•本章主要介绍《房屋建筑制图统一标准》（GB／T50001-2001）、《建筑制图标准》（GB／T50104-2001）、《建筑结构制图标准》（GB／T50105-2001）、《总图制图标准》（GB／T50103-2O01）中关于图幅、图线、字体、尺寸标注等方面的有关规定。这些标准不仅适用于手工制图，同样也适用于计算机制图。•一、图纸幅面、标题栏及会签栏•（一）图纸的幅面•1．图幅和图框•图纸幅面是指图纸的尺寸。为了便于图样的交流、存档和管理，制图标准对图纸幅面的尺寸大小作了统一的规定。在图纸中还需要根据图幅的大小确定图框，图框时指在图纸上绘图范围的界限，规定绘制图样时，图纸幅面及图框尺寸，应符合表l-1的规定。表1-1图纸幅面及图框尺寸（mm）图符代号尺寸代号A0A1A2A3A4b×l841×1189594×841420×594297×420210×297c1055a25从表l－l可以看出，图纸基本幅面的尺寸关系是：AO号幅面的图纸沿长边对裁一次，即为A1号幅面的大小，裁两次就是A2号幅面，裁三次就是A3幅面图纸，分别简称0号、1号、2号、3号、4号图纸（见图1-1），对裁时忽略小数点后面的尺寸数字。表中代号含义如图l－2所示。•2．格式•图纸有横式和立式两种。图纸以短边作为垂直边称为横式（图1-2）,一般AO－A3图纸宜横式使用；以短边作为水平边称为立式,必要时也可立式使用（图1-3-a）。A4以下的图幅一般采用竖幅（见图1-3-b）。图1-3立式图纸的格式（a:AO-A3立式b：A4及以下立式）•（二）标题栏与会签栏•1．标题栏•标题栏位于图纸的右下角，只有A4图纸的标题栏位于图纸的下方（通栏）。•标题栏主要介绍图纸的相关信息，如设计单位名称、工程项目名称、设计人员以及图名、签字、图号、比例等。标题栏外栏框线用粗实线绘制，分格线用细实线绘制。•国家制图标准规定：横幅的A0-A3图纸标题栏长度为240mm，宽度为30mm或40mm，竖式的A0-A4图纸标题栏长度为200mm，宽度为30mm或40mm，通常根据工程需要选择确定格式及分区。工程用标题栏见图1-3(a)和图1-4（b），学生作业用标题栏可按图l－4（c）的格式绘制。•签字区应包含实名列和签字名列。涉外工程的标题栏内，各主要内容的中文下方应附有译文、设计单位的上方或左方，应加“中华人民共和国”字样。•2．会签栏•会签栏应按图1－5的格式绘制，其尺寸应为100mmx20mm，栏内应填写会签人员所代表的专业、姓名、日期（年、月、日）；一个会签栏不够时，可另加一个，两个会签栏应并列；不需会签的图纸可不设会签栏。•图纸的标题栏、会签栏及装订边的位置，应符合下列规定：横式使用的图纸应按图1-2的形式布置；立式使用的图纸，应按图1-3的形式布置。•工程图纸应按专业顺序编排。各专业的图纸，应该按图纸内容的主次关系、逻辑关系有序排列。•二、图线•图纸中的线条统称为图线。观光园设计图是用各种不同类型和粗细的图线绘制而成的。国家标准对图线的宽度、类型及用途作了明确规定。•1.图线的宽度•图线的宽度（简称线宽）定为b，b宜从下列线宽系列中选取：2.0、1.4、1.0、0.7、0.5、0.35mm。每一粗线宽度对应一组中线和细线，每一组合称为一线宽组。•每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表l－3中相应的线宽组。表1-3线宽组线宽比线宽组b0.5b0.25b2.01.00.51.40.70.351.00.50.250.70.350.180.50.25─0.350.18─注：1需要微缩的图纸，不宜采用0.18mm及更细的线宽。2.同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。2．图线类型及用途名称线型线宽用途实线粗b1.园林建筑立面图的外轮廓线2.平面图、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线3.园林景观构造详图中被剖切的主要部分的轮廓线4.构件详图的外轮廓线5.平、立、剖面图的剖切符号6.平面图中水岸线中0.5b1.剖面图中被剖切的次要构件的轮...
